সার্কিট ব্রেকার বনাম সংযোগ বিচ্ছিন্ন সুইচ: মূল পার্থক্য এবং নির্বাচন নির্দেশিকা

একটি রক্ষণাবেক্ষণ ক্রু একটি ব্যর্থ মোটর কন্টাক্টর প্রতিস্থাপন করার জন্য একটি শিল্প নিয়ন্ত্রণ প্যানেলে আসে। ইলেকট্রিশিয়ান সংযোগ বিচ্ছিন্ন সুইচের হ্যান্ডেলটি অফ পজিশনে ঘুরিয়ে দেয়, ভিতরে দৃশ্যমান বাতাসের ফাঁক দেখে, একটি লকআউট ট্যাগ প্রয়োগ করে এবং শুধুমাত্র তখনই কাজ শুরু করে। ত্রিশ মিটার দূরে, একটি শর্ট-সার্কিট ফল্টের সময় একটি সার্কিট ব্রেকার সবেমাত্র ছিটকে গেছে, কেউ খেয়াল করার আগেই একটি ক্ষতিগ্রস্ত ফিডার তারকে আলাদা করে ফেলেছে। উভয় ডিভাইসই বিদ্যুৎ প্রবাহে বাধা দেয়। কিন্তু তারা সম্পূর্ণ ভিন্ন কারণে তা করে, এবং যেখানে অন্যটি আছে সেখানে একটি ব্যবহার করা গুরুতর নিরাপত্তা, আপটাইম এবং সম্মতির সমস্যা তৈরি করে।

সংযোগ বিচ্ছিন্ন সুইচ কি করে

একটি সংযোগ বিচ্ছিন্ন সুইচ, যাকে একটি আইসোলেটর বা সংযোগ বিচ্ছিন্নও বলা হয়, একটি ম্যানুয়ালি চালিত সুইচিং ডিভাইস যার কাজ হল সরবরাহের উত্স থেকে একটি সার্কিট বা সরঞ্জামের টুকরোকে বিচ্ছিন্ন করা। এটি খোলা অবস্থানে একটি ইতিবাচক, দৃশ্যমান বায়ু ফাঁক প্রদান করে যাতে রক্ষণাবেক্ষণ কর্মীরা এটি স্পর্শ করার আগে সার্কিটটি মৃত কিনা তা যাচাই করতে পারে। সেই দৃশ্যমান বিরতি হল সংযোগ বিচ্ছিন্ন সুইচ বিদ্যমান থাকার মূল কারণ।

সংযোগ বিচ্ছিন্ন সুইচগুলি ওভারকারেন্ট সনাক্ত করে না এবং তারা নিজেরাই ট্রিপ করে না। অনেক ডিজাইন স্বাভাবিক লোড কারেন্টকে ভেঙ্গে দিতে পারে, কিন্তু তারা ফল্ট কারেন্টকে বাধা দেওয়ার উদ্দেশ্যে নয়। একটি সঠিকভাবে ডিজাইন করা ইনস্টলেশানে, সার্কিট ব্রেকার দ্বারা সার্কিটটিকে ডি-এনার্জাইজ করার পরে বা সুইচের রেট করা ব্রেকিং ক্ষমতার মধ্যে ভালভাবে লোড অবস্থায় থাকার পরে সংযোগ বিচ্ছিন্ন সুইচটি চালিত হয়।

সার্কিট ব্রেকার কি করে

একটি সার্কিট ব্রেকার হল একটি প্রতিরক্ষামূলক সুইচিং ডিভাইস যা স্বয়ংক্রিয়ভাবে কারেন্টকে বাধা দেয় যখন এটি একটি ওভারলোড বা শর্ট সার্কিট সনাক্ত করে। এটি একটি সংযোগ বিচ্ছিন্ন সুইচের দৈনন্দিন স্যুইচিং ফাংশনকে একটি ফিউজের ওভারকারেন্ট সুরক্ষার সাথে একত্রিত করে, তবে এটি প্রতিস্থাপনের পরিবর্তে ট্রিপ করার পরে পুনরায় সেট করা যেতে পারে।

ব্রেকারের ভিতরে সেন্সিং মেকানিজম ক্রমাগত কারেন্ট পরিমাপ করে। যখন কারেন্ট একটি নির্দিষ্ট সময়ের জন্য রেটেড থ্রেশহোল্ডকে অতিক্রম করে, তখন প্রক্রিয়াটি প্রকাশ করে এবং পরিচিতিগুলি খোলা হয়, চাপটিকে চাপের চুটগুলিতে যেখানে এটি নিভে যায় সেখানে জোর করে। কারণ তাদের অবশ্যই ফল্ট স্রোত পরিচালনা করতে হবে, সার্কিট ব্রেকারগুলি এমন রেটিং বহন করে যা সংযোগ বিচ্ছিন্ন করে না: কিলোঅ্যাম্পিয়ারে ব্রেকিং ক্ষমতা, ট্রিপ কার্ভ এবং স্বল্প সময়ের রেটিং সহ্য করে।

লো-ভোল্টেজ ডিস্ট্রিবিউশন প্যানেলের জন্য, ঢালাই করা কেস সার্কিট ব্রেকার হল ওয়ার্কহরস। আ EZC সিরিজ ঢালাই কেস সার্কিট ব্রেকার 100 A থেকে 1600 A পর্যন্ত রেটিং কভার করে এবং ফিডার ক্যাবল এবং লোড বৈশিষ্ট্যের সাথে মিলিত হতে পারে। ট্রিপ সেটিংস সমন্বয় করার ক্ষমতা একটি প্যাসিভ সুইচের পরিবর্তে একটি ব্রেকারকে একটি সক্রিয় সুরক্ষা ডিভাইস করে তোলে।

লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশনের জন্য EZC মোল্ডেড কেস সার্কিট ব্রেকার 100A–1600A Mingtuo, চীনের পাইকারি EZC মোল্ডেড কেস সার্কিট ব্রেকার 100A–1600A কম-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সাপ্লায়ার এবং EZC মোল্ডেড কেস সার্কে... পণ্য দেখুন →

সংযোগ বিচ্ছিন্ন সুইচ বনাম সার্কিট ব্রেকার: তুলনা টেবিল

এখানে দুটি ডিভাইসের একটি পাশাপাশি তুলনা করা হয়েছে যেভাবে ইঞ্জিনিয়াররা আসলে সেগুলি ব্যবহার করেন৷

অপারেশন মূল পার্থক্য

স্বয়ংক্রিয় প্রতিক্রিয়া বনাম ম্যানুয়াল নিয়ন্ত্রণ

একটি সার্কিট ব্রেকার কন্ডাক্টরের ভিতরে যা ঘটছে তার প্রতিক্রিয়া জানায়। যখন একটি তারের ওভারলোড হয় বা একটি মোটর ওয়াইন্ডিং শর্টস হয়, ব্রেকারটি নিজে থেকেই চলে যায়। একটি সংযোগ বিচ্ছিন্ন সুইচ নিজে থেকে কিছুই করে না; এটি কেবল বর্তনী পরিবাহী বর্তনীতে বসে থাকে যতক্ষণ না কেউ এটি পরিচালনা করে। যদি অ্যাপ্লিকেশনটির সুরক্ষার প্রয়োজন হয় তবে একা একটি সংযোগ বিচ্ছিন্ন সুইচ যথেষ্ট নয়।

দৃশ্যমান বিচ্ছিন্নতা বনাম লুকানো পরিচিতি

নিরাপত্তা প্রবিধান এবং লকআউট/ট্যাগআউট পদ্ধতি দৃশ্যমান বিচ্ছিন্নতার নীতির উপর নির্ভর করে। একটি সংযোগ বিচ্ছিন্ন সুইচ আপনাকে একটি পরিষ্কার খোলা অবস্থান এবং প্রায়শই একটি দৃশ্যমান বায়ু ফাঁক দেয়। একটি সার্কিট ব্রেকার একটি হ্যান্ডেল অবস্থান দেখায়, কিন্তু পরিচিতিগুলি ছাঁচ করা কেসের ভিতরে সিল করা হয়; আপনি দেখতে পারবেন না যে তারা সত্যিই খোলা কিনা। এই কারণে, অভিজ্ঞ প্রকৌশলীরা একটি ট্রিপড ব্রেকারকে একটি ত্রুটির ইঙ্গিত হিসাবে বিবেচনা করেন, তবে হ্যান্ডস-অন কাজের অনুমতি দেওয়ার আগে একটি দৃশ্যমান সংযোগ বিচ্ছিন্নকারী ব্যবহার করেন।

ফল্ট-ব্রেকিং ক্ষমতা

সবচেয়ে গুরুত্বপূর্ণ ইঞ্জিনিয়ারিং পার্থক্য হল ব্রেকিং ক্ষমতা। একটি সার্কিট ব্রেকার শর্ট-সার্কিট স্রোতকে বাধা দেওয়ার জন্য পরীক্ষা করা হয়, উদাহরণস্বরূপ 415 V এ 50 kA, ক্ষতি ছাড়াই। একটি সংযোগ বিচ্ছিন্ন সুইচ সেই দায়িত্বের জন্য ডিজাইন করা হয়নি। একটি সংযোগ বিচ্ছিন্ন সুইচ খোলার সময় এটি ফল্ট কারেন্ট বহন করে এমন একটি চাপ তৈরি করে যা ডিভাইসটিকে ধ্বংস করতে পারে এবং অপারেটরকে আহত করতে পারে। সঠিক ক্রম সর্বদা হয়: প্রথমে ব্রেকার খুলুন, তারপর সংযোগ বিচ্ছিন্ন করুন।

কখন একটি সংযোগ বিচ্ছিন্ন সুইচ বনাম একটি সার্কিট ব্রেকার ব্যবহার করবেন৷

যখন একটি সংযোগ বিচ্ছিন্ন সুইচ ব্যবহার করুন

• রক্ষণাবেক্ষণের আগে আপনার বিচ্ছিন্নতার একটি লকযোগ্য, দৃশ্যমান উপায় প্রয়োজন।
• সুইচটি একটি ব্রেকার বা ফিউজের নিচের দিকে বসে যা ইতিমধ্যেই সুরক্ষা প্রদান করে।
• আপনার সরঞ্জামগুলিতে স্থানীয় সংযোগ বিচ্ছিন্ন করা প্রয়োজন, যেমন একটি এয়ার-কন্ডিশনার আইসোলেটিং সুইচ বা মোটর সংযোগ বিচ্ছিন্ন।

যখন একটি সার্কিট ব্রেকার ব্যবহার করুন

• ফিডার বা লোডের জন্য আপনার স্বয়ংক্রিয় ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা প্রয়োজন।
• কোনো আপস্ট্রিম সুরক্ষা ছাড়াই সরঞ্জামগুলি সরাসরি বিতরণ বাসের সাথে সংযুক্ত থাকে।
• প্রতিস্থাপন ফিউজ লিঙ্কের জন্য অপেক্ষা না করে আপনাকে একটি ত্রুটির পরে দ্রুত শক্তি পুনরুদ্ধার করতে হবে।
• আপনি একটি সুইচবোর্ডের জন্য প্রধান আগত সুরক্ষা ডিজাইন করছেন।

একসাথে উভয় ব্যবহার করুন যখন

ইনস্টলেশন অবশ্যই সুরক্ষিত এবং রক্ষণাবেক্ষণযোগ্য হতে হবে। একটি মোটর নিয়ন্ত্রণ কেন্দ্রে, একটি ব্রেকার বা ফিউজড সুইচ শাখা সার্কিটকে রক্ষা করে, যখন মোটরের একটি সংযোগ বিচ্ছিন্ন সুইচ দৃশ্যমান বিচ্ছিন্নতা প্রদান করে। মাঝারি-ভোল্টেজ সাবস্টেশনে, VS1 12 kV ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার ত্রুটিগুলি সাফ করে এবং লোড কারেন্ট সুইচ করে, যখন একটি সংলগ্ন সংযোগ বিচ্ছিন্নকারী রক্ষণাবেক্ষণ ক্রুকে একটি দৃশ্যমান বিরতি দেয়।

VS1 12kV মিডিয়াম-ভোল্টেজ ইনডোর ড্রআউট ভ্যাকুয়াম সার্কিট ব্রেকার, 31.5kA সরবরাহকারী, Mingtuo, চীন পাইকারি VS1 12kV মিডিয়াম-ভোল্টেজ ইনডোর ড্রআউট ভ্যাকুয়াম সার্কিট ব্রেকার, 31.5kA সরবরাহকারী এবং VS1 12kV মাঝারি-ভোল্টেজ ইন্দো... পণ্য দেখুন →

কীভাবে তারা বাস্তব ইনস্টলেশনে একসাথে কাজ করে

শিল্প লো-ভোল্টেজ বিতরণ

একটি সাধারণ লো-ভোল্টেজ সুইচবোর্ডে, প্রধান আগত ব্রেকার বাসবারকে রক্ষা করে এবং ফিডার ব্রেকার প্রতিটি বহির্গামী সার্কিটকে রক্ষা করে। মেশিনেই, একটি স্থানীয় সংযোগ বিচ্ছিন্ন সুইচ ওয়ার্ক পারমিটের জন্য প্রয়োজনীয় লকযোগ্য বিচ্ছিন্নতা বিন্দু প্রদান করে। এই দ্বি-স্তর বিন্যাস শিল্প শক্তি সিস্টেমের জন্য আদর্শ। উচ্চ ফল্ট লেভেল সহ বড় ডিস্ট্রিবিউশন সিস্টেমের জন্য, একটি এয়ার সার্কিট ব্রেকার প্রায়ই প্রধান বাসে ব্যবহার করা হয়। ক উচ্চ-ক্ষমতাসম্পন্ন এয়ার সার্কিট ব্রেকার 1600 A থেকে 6300 A পর্যন্ত রেট করা হয়েছে একটি ড্রআউট ডিজাইনের সাথে সামঞ্জস্যযোগ্য ওভারকারেন্ট সুরক্ষাকে একত্রিত করে, তাই বোর্ডটি সক্রিয় থাকাকালীন পুরো ব্রেকারটি রক্ষণাবেক্ষণের জন্য শারীরিকভাবে প্রত্যাহার করা যেতে পারে।

হাই-পারফরমেন্স এয়ার সার্কিট ব্রেকার 1600A–6300A, ফিক্সড এবং ড্রআউট টাইপ সাপ্লাই Mingtuo, চীন পাইকারি উচ্চ-পারফরম্যান্স এয়ার সার্কিট ব্রেকার 1600A–6300A, ফিক্সড এবং ড্রআউট টাইপ সরবরাহকারী এবং উচ্চ-পারফরম্যান্স এয়ার সার্ক... পণ্য দেখুন →

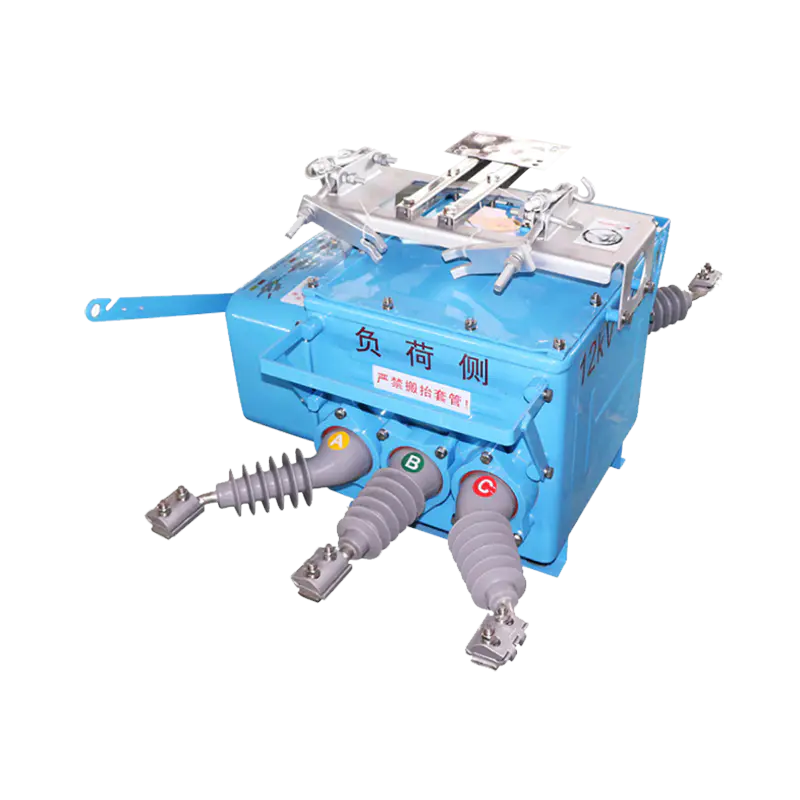

সাবস্টেশন এবং মাঝারি-ভোল্টেজ নেটওয়ার্ক

একটি সাবস্টেশনে পার্থক্য আরও তীক্ষ্ণ। ভ্যাকুয়াম সার্কিট ব্রেকার ফল্ট স্রোত পরিষ্কার করে এবং স্বাভাবিক অপারেশন চলাকালীন লোড সুইচিং সঞ্চালন করে। সংযোগ বিচ্ছিন্ন সুইচ শুধুমাত্র ব্রেকার খোলার পরে পরিচালিত হয়। লোড কারেন্ট ব্যাহত হবে বলে আশা করা যায় না। অপারেটররা সংযোগ বিচ্ছিন্ন করার দৃশ্যমান খোলা অবস্থান নিশ্চিত করে, তারপর বাসবারে কাজ করার আগে আর্থিং প্রয়োগ করুন।

সোলার পিভি এবং ব্যাকআপ পাওয়ার সিস্টেম

ডিসি সার্কিট তাদের নিজস্ব চ্যালেঞ্জ তৈরি করে। একটি পিভি অ্যারের জন্য একটি ডিসি আইসোলেটর প্রয়োজন যাতে ইনস্টলাররা বৈদ্যুতিন সংকেতের মেরু বদল স্পর্শ করার আগে প্যানেলগুলি সংযোগ বিচ্ছিন্ন করতে পারে এবং একটি ডিসি-রেটেড ব্রেকার তারগুলিকে ওভারকারেন্ট থেকে রক্ষা করে। ব্যাকআপ পাওয়ার সিস্টেমগুলি একই প্যাটার্ন দেখায়: একটি স্বয়ংক্রিয় স্থানান্তর সুইচ ইউটিলিটি এবং জেনারেটরের মধ্যে নির্বাচন করে, কিন্তু এটি সুরক্ষা প্রদান করে না; প্রতিটি ইনকামিং ফিডারের ব্রেকারগুলি করে৷ আপনি যদি একটি সম্পূর্ণ সুরক্ষা বিন্যাসের মাধ্যমে কাজ করছেন, আমাদের নিম্ন-ভোল্টেজ এবং মাঝারি-ভোল্টেজ বৈদ্যুতিক সুরক্ষা নির্দেশিকা আরো বিস্তারিতভাবে নির্বাচন যুক্তি ব্যাখ্যা.

মান এবং রেটিং চেক করতে

আপনি যখন যেকোন একটি ডিভাইস নির্দিষ্ট করেন, প্রস্তুতকারককে অবশ্যই সেটি মেনে চলার মান উল্লেখ করতে হবে। সংযোগ বিচ্ছিন্ন সুইচগুলি IEC 60947-3 বা UL 98-এ পরীক্ষা করা হয়। সার্কিট ব্রেকারগুলি IEC 60947-2 বা UL 489-এ পরীক্ষা করা হয়। শুধুমাত্র পণ্যের নামই আপনাকে বলে না যে ডিভাইসটি ফল্ট কারেন্টকে বাধা দিতে পারে কিনা; রেটেড ব্রেকিং ক্যাপাসিটি, রেট করা কারেন্ট, এবং সংযোগ বিচ্ছিন্নকারীর জন্য, ইউটিলাইজেশন ক্যাটাগরি পরীক্ষা করুন, যা নির্ধারণ করে যে এটি লোড কারেন্ট ভাঙতে পারে নাকি শুধুমাত্র একটি ডি-এনার্জাইজড সার্কিটকে আলাদা করতে পারে।

একটি ফিউজড সংযোগ বিচ্ছিন্ন সুইচ মধ্যম স্থল. এটি ফিউজ ধারকদের সাথে একটি ম্যানুয়াল সুইচকে একত্রিত করে, তাই এটি ফিউজগুলির মাধ্যমে ওভারকারেন্ট সুরক্ষা প্রদান করতে পারে। একবার ফিউজ ফুঁ দিলে, সেগুলি অবশ্যই প্রতিস্থাপন করতে হবে, এবং ফিউজ বাধাদানকারী রেটিংটি অবশ্যই উপলব্ধ ফল্ট কারেন্টের সাথে মেলে। বেশিরভাগ শিল্প প্যানেলে, একটি পুনঃস্থাপনযোগ্য সার্কিট ব্রেকার আরও ব্যবহারিক কারণ এটি অতিরিক্ত ফিউজ ইনভেন্টরিগুলিকে ধারণ করা এড়ায় এবং দ্রুত পুনঃশক্তিকরণের অনুমতি দেয়।

এড়ানোর জন্য সাধারণ ভুল

• একটি মোটর বা ফিডারের জন্য একমাত্র সুরক্ষা হিসাবে একটি সংযোগ বিচ্ছিন্ন সুইচ ব্যবহার করা। যখন তারের ব্যর্থ হয়, তখন সুইচ কিছুই করে না এবং কিছু আপস্ট্রিম ডিভাইস ট্রিপ না হওয়া পর্যন্ত ইনসুলেশন জ্বলে যায়।
• সার্কিট ব্রেকারকে রক্ষণাবেক্ষণের জন্য যথেষ্ট বিচ্ছিন্নতা হিসাবে বিবেচনা করা। অফ পজিশনে একটি ব্রেকার সাধারণত গ্রহণযোগ্য, তবে অনেক নিরাপত্তা পদ্ধতির জন্য দৃশ্যমান বিচ্ছিন্নতা প্রয়োজন।
• লোডের অধীনে একটি সংযোগ বিচ্ছিন্ন সুইচ এর ব্যবহার বিভাগ পরীক্ষা না করেই পরিচালনা করা। কিছু আইসোলেটর লোড বিরতির জন্য রেট করা হয়; অনেক শুধুমাত্র নো-লোড অপারেশন জন্য উদ্দেশ্যে করা হয়.
• ব্রেকিং ক্ষমতা রেটিং উপেক্ষা. উপলব্ধ ফল্ট কারেন্টের চেয়ে কম শর্ট-সার্কিট রেটিং সহ একটি সংযোগ বিচ্ছিন্ন সুইচ নির্বাচন করা সরঞ্জাম ধ্বংস এবং অপারেটর আঘাতের জন্য একটি রেসিপি।
• একটি ফিউজ হোল্ডার ব্যবহার করা যেখানে একটি রক্ষণাবেক্ষণ সংযোগ বিচ্ছিন্ন করা প্রয়োজন। ফিউজগুলি সরানো না হলে ফিউজড সুইচগুলিতে কোনও দৃশ্যমান বায়ু ফাঁক থাকে না।

নিচের লাইন

একটি নির্বাচন করুন সার্কিট ব্রেকার যখন কাজ স্বয়ংক্রিয় সুরক্ষা দাবি করে। এটি ওভারলোড এবং শর্ট সার্কিট সনাক্ত করে, নিরাপদে তাদের বাধা দেয় এবং ত্রুটি সাফ হওয়ার পরে পুনরায় সেট করা যেতে পারে। যখন কাজটি ইতিবাচক, দৃশ্যমান, লকযোগ্য বিচ্ছেদ দাবি করে তখন একটি সংযোগ বিচ্ছিন্ন সুইচ চয়ন করুন যাতে লোকেরা নিরাপদে কাজ করতে পারে। শিল্প, বাণিজ্যিক এবং ইউটিলিটি ইনস্টলেশনে, সঠিক প্রকৌশল উত্তর সাধারণত উভয়ই হয়: সুরক্ষার জন্য একটি সার্কিট ব্রেকার এবং বিচ্ছিন্নতার জন্য একটি সংযোগ বিচ্ছিন্ন সুইচ।
