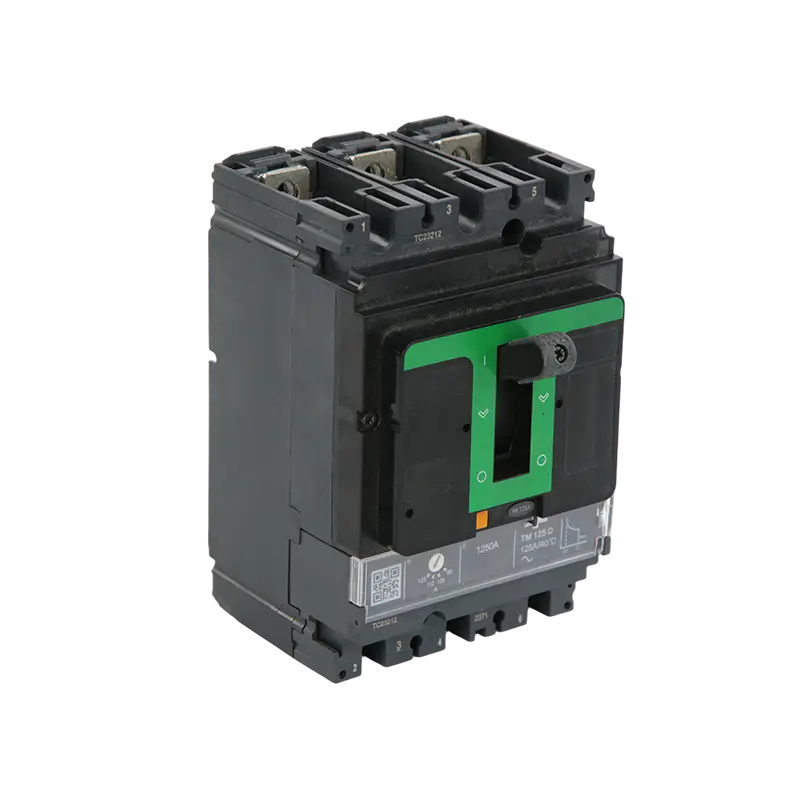

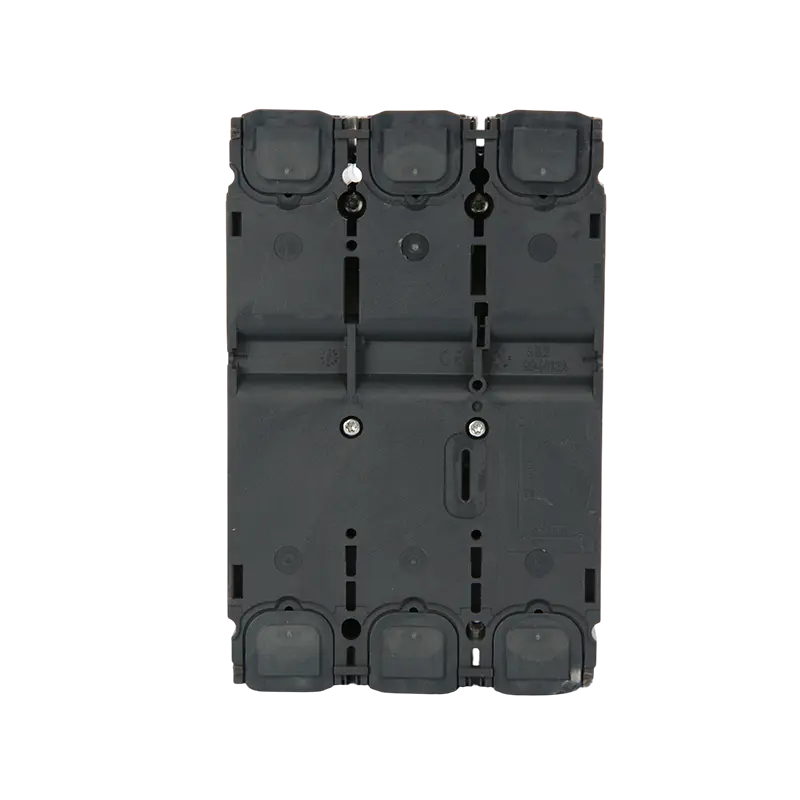

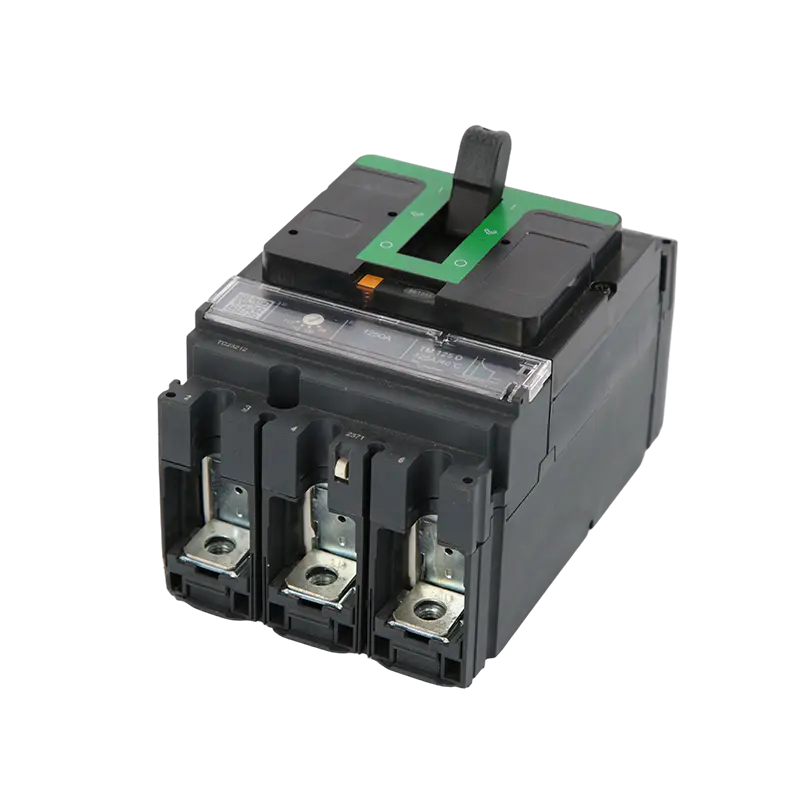

Name: শিল্প ও বাণিজ্যিক বিতরণের জন্য MT-NSX 3/4P 100A-630A AC মোল্ডেড কেস সার্কিট ব্রেকার
Rating: 5 (99 reviews)

পাইকারি শিল্প ও বাণিজ্যিক বিতরণের জন্য MT-NSX 3/4P 100A-630A AC মোল্ডেড কেস সার্কিট ব্রেকার

বাড়ি / পণ্য / মোল্ডেড কেস সার্কিট ব্রেকার / NSX সিরিজ MCCB / শিল্প ও বাণিজ্যিক বিতরণের জন্য MT-NSX 3/4P 100A-630A AC মোল্ডেড কেস সার্কিট ব্রেকার

শিল্প ও বাণিজ্যিক বিতরণের জন্য MT-NSX 3/4P 100A-630A AC মোল্ডেড কেস সার্কিট ব্রেকার

বর্ণনা:

MT-NSX সিরিজের মোল্ডেড কেস সার্কিট ব্রেকার (MCCBs) কম-ভোল্টেজ বৈদ্যুতিক সিস্টেমের জন্য নির্ভরযোগ্য এবং বহুমুখী সুরক্ষা প্রদান করে, যা শিল্প কারখানা, বাণিজ্যিক ভবন এবং গুরুত্বপূর্ণ অবকাঠামো প্রকল্পগুলিতে ব্যাপকভাবে গৃহীত হয়। নিরাপত্তা এবং দক্ষতা উভয়ের জন্য ডিজাইন করা হয়েছে, এই ব্রেকারগুলি কর্মক্ষম অবস্থার চাহিদা অনুযায়ী সামঞ্জস্যপূর্ণ কর্মক্ষমতা প্রদান করে।

অ্যাপ্লিকেশন:

MT-NSX MCCB বৈদ্যুতিক সার্কিট এবং সংযুক্ত যন্ত্রপাতি রক্ষার জন্য একটি অপরিহার্য উপাদান। এর সামঞ্জস্যযোগ্য ট্রিপ সেটিংস এবং শক্তিশালী বাধা ক্ষমতা জটিল বৈদ্যুতিক নেটওয়ার্কগুলিতে নির্বাচনী সমন্বয়ের জন্য উপযুক্ত করে তোলে। সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

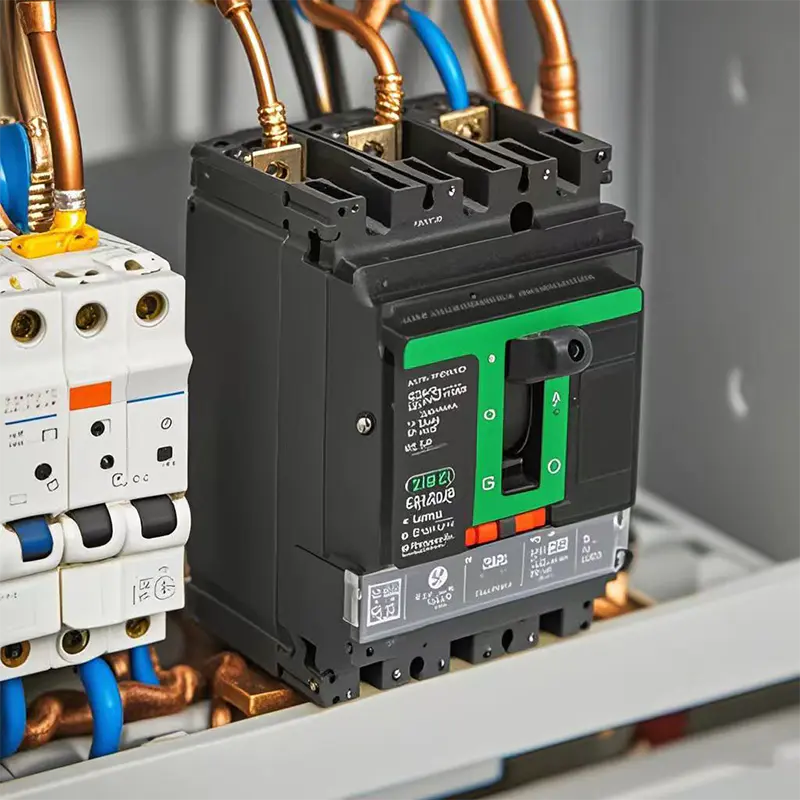

প্রধান বিদ্যুৎ বিতরণ বোর্ড এবং প্যানেল

মোটর নিয়ন্ত্রণ কেন্দ্র এবং স্টার্টার প্যানেল

জেনারেটর এবং ব্যাকআপ পাওয়ার সুরক্ষা

শিল্প যন্ত্রপাতি পাওয়ার সাপ্লাই সিস্টেম

বাণিজ্যিক এবং অফিস বিল্ডিং বৈদ্যুতিক সার্কিট

সৌর এবং বায়ু ইনস্টলেশন সহ নবায়নযোগ্য শক্তি সিস্টেম

MX UVR Used For 100-630A
Same style and quality MCCB
Composition And Installation

ওভারলোড সুরক্ষা

কারেন্ট নিরীক্ষণ করতে তাপীয় উপাদান (বাইমেটালিক স্ট্রিপ) বা ইলেকট্রনিক রিলিজ ডিভাইস ব্যবহার করুন।

যখন কারেন্ট সেট মানকে অতিক্রম করে এবং একটি নির্দিষ্ট সময়ের জন্য স্থায়ী হয়, তখন তাপ উপাদানটি তাপের কারণে বাঁকে যায় (অথবা ইলেকট্রনিক ইউনিট একটি সংকেত পাঠায়), যান্ত্রিক প্রক্রিয়াটিকে সার্কিটটি সংযোগ বিচ্ছিন্ন করে এবং সার্কিটটিকে অতিরিক্ত গরম হওয়া থেকে রোধ করে।

শর্ট সার্কিট সুরক্ষা

ইলেক্ট্রোম্যাগনেটিক রিলিজ (কুণ্ডলী এবং লোহার কোর) মাধ্যমে বাস্তবায়িত।

যখন একটি শর্ট সার্কিট ঘটে, তখন তাত্ক্ষণিক উচ্চ প্রবাহ একটি শক্তিশালী চৌম্বক ক্ষেত্র তৈরি করে, যা আর্মেচারকে রিলিজ মেকানিজমের সাথে সংঘর্ষ করতে এবং মিলিসেকেন্ডের মধ্যে দ্রুত সংযোগ বিচ্ছিন্ন করে, ফল্ট কারেন্টকে দমন করে।

MCCB
NSX Motor Operate
MX UVR Used For 100-630A
Same style and quality MCCB
Composition And Installation

MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

পরিবহন নিরাপত্তা নিশ্চিত করতে, আমাদের বৈদ্যুতিক পণ্যগুলি চাঙ্গা কাঠের ক্রেটে রপ্তানি করা হয়। ক্রেটগুলি তাপ চিকিত্সা করে এবং ISPM-15 চিহ্ন বহন করে, যা দ্রুত কাস্টমস ক্লিয়ারেন্স সক্ষম করে। উত্থিত বেস ডিজাইন ফর্কলিফ্ট অপারেশনের সুবিধা দেয়, যখন অভ্যন্তরীণ শক-শোষণকারী বেঁধে দেওয়া পণ্যগুলি অক্ষত অবস্থায় পৌঁছানো নিশ্চিত করে। সমস্ত বাহ্যিক ক্রেট স্পষ্টভাবে লেবেলযুক্ত এবং আন্তর্জাতিক লজিস্টিক মান মেনে চলে৷৷

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

আইটেম নং		NSX100-250	NSX400-630
খুঁটির সংখ্যা		3P, 4P
নিয়ন্ত্রণ	ম্যানুয়াল	সরাসরি বা প্রসারিত ঘূর্ণমান হ্যান্ডেল সঙ্গে টগল
সংযোগ	স্থির	সামনে সংযোগ
স্থির	প্লাগ-ইন	সামনে সংযোগ/rear connections
বৈদ্যুতিক বৈশিষ্ট্য (প্রতি IEC60947 এবং EN60947-2)
রেট করা বর্তমান	ইন(ক)	16,25,32,40,50,63,80,100,125,160,200,250	400,500,630
রেট ইনসুলেশন ভোল্টেজ	Ui(V)	800
রেটেড ইমপালস ভোল্টেজ সহ্য করে	Uimp(kV)	8
রেট অপারেশনাল ভোল্টেজ	Ue(V)	AC 50/60Hz,690
ব্যবহার বিভাগ		A
ব্রেকিং ক্ষমতা স্তর		এফ, এন, এইচ
ব্রেকিং ক্ষমতা (kA rms) AC 50/60 Hz 380/415 V	আইসিইউ	36, 50, 70
সার্ভিস ব্রেকিং ক্যাপাসিটি (kA rms) AC 50/60 Hz 380/415 V	আইসিএস	36, 50, 70
অপারেশন কর্মক্ষমতা	যান্ত্রিক	20000	10000
	বৈদ্যুতিক	10000	5000
সুরক্ষা		টিএমডি, মাইক্রোলজিক
ইঙ্গিত এবং নিয়ন্ত্রণ সহায়ক
অক্জিলিয়ারী সুইচ
MX শান্ট কয়েল		■
MN আন্ডার-ভোল্টেজ কয়েল		■

মডেল		MTEZC-100	MTEZC-125	MTEZC-250	MTEZC-400	MTEZC-630
শেল কারেন্ট	Inm(A)	100A	125A	250A	400A	630A
রেট ওয়ার্কিং ভোল্টেজ	Ue(v)	AC415/550V
রেট অন্তরক ভোল্টেজ	Ui(v)	690V
রেটেড ইমপালস ভোল্টেজ সহ্য করে	Uimp(kv)	6kV
খুঁটির সংখ্যা		2P / 3P / 4P	3P	2P / 3P / 4P	3P / 4P	3P / 4P
রেটেড লিমিট শর্ট-সার্কিট ব্রেকিং ক্যাপাসিটি Icu (kA) o-co	415V	30-100 / 7.5-100	10-100	36-85 / 18-85	36-70	36-70
রেটেড লিমিট শর্ট-সার্কিট ব্রেকিং ক্যাপাসিটি Icu (kA) o-co	550V	10-20 / 2.5-20	5-20	10-25 / 5-25	36-50	36-50
রেটেড চলমান শর্ট-সার্কিট ব্রেকিং ক্ষমতা Ics (kA)	110-400V	50% আইসিইউ / 25-50% আইসিইউ	৫০% আইসিইউ	৫০% আইসিইউ / 50%ICU	100%(220-415V)	100%(220-415V)
রেটেড চলমান শর্ট-সার্কিট ব্রেকিং ক্ষমতা Ics (kA)	415-550V	25% আইসিইউ / 25-50% আইসিইউ	৫০% আইসিইউ	৫০% আইসিইউ / 50%ICU	50%(440V)	50%(440V)
স্থায়িত্ব	যান্ত্রিক	13000	13000	10000	10000	10000
স্থায়িত্ব	বৈদ্যুতিক	4000	4000	5000	4000	3000
