ইউরোপীয় টাইপ প্রিফেব্রিকেটেড সাবস্টেশন / জেডজিএস কম্বাইন্ড ট্রান্সফরমার

পণ্য ওভারভিউ

ZGS12 আমেরিকান টাইপ প্যাড-মাউন্টেড ট্রান্সফরমার হল একটি ইন্টিগ্রেটেড আউটডোর প্রিফেব্রিকেটেড পাওয়ার ডিস্ট্রিবিউশন সরঞ্জাম যা স্বাধীনভাবে মিংটুও ইলেকট্রিক দ্বারা তৈরি করা হয়েছে। এটি উচ্চ-ভোল্টেজ লোড সুইচ, ডুয়াল-সেনসিটিভিটি প্লাগ-ইন ফিউজ, তেল-নিমজ্জিত ট্রান্সফরমার এবং লো-ভোল্টেজ আউটগোয়িং ক্যাবিনেটকে একটি শেয়ার্ড সিল করা তেল ট্যাঙ্কে একীভূত করে, সম্পূর্ণ সিল করা এবং সম্পূর্ণভাবে উত্তাপযুক্ত তেল-নিমজ্জিত নকশা গ্রহণ করে।

এটি রিং নেটওয়ার্ক এবং টার্মিনাল একক পাওয়ার সাপ্লাই মোড উভয়কেই সমর্থন করে, যা ব্যাপকভাবে শহুরে পাওয়ার গ্রিড সংস্কার, আবাসিক সম্প্রদায়, বাণিজ্যিক প্লাজা, বিতরণ করা ফটোভোলটাইক পাওয়ার স্টেশন, শিল্প পার্ক এবং অস্থায়ী নির্মাণ বিদ্যুৎ সরবরাহ প্রকল্পগুলিতে প্রয়োগ করা হয়।

মূল পণ্যের সুবিধা

আল্ট্রা-কম্প্যাক্ট ইন্টিগ্রেটেড একক-ট্যাঙ্ক স্ট্রাকচার

সমস্ত উচ্চ-ভোল্টেজ সুরক্ষা উপাদান এবং ট্রান্সফরমার বডি একটি সিল করা তেল ট্যাঙ্ক শেয়ার করে। সামগ্রিক ভলিউম একই ক্ষমতা সহ ইউরোপীয় বক্স সাবস্টেশনের মাত্র 1/3 ~ 1/5, যা ভূমি দখল এবং নাগরিক নির্মাণ ব্যয়কে ব্যাপকভাবে হ্রাস করে। ইন্টিগ্রেটেড একক-বক্স ডিজাইন সমুদ্র ও স্থল পরিবহন এবং অন-সাইট ভিত্তি স্থাপনকে সহজ করে।

সম্পূর্ণ নিরোধক এবং স্পর্শ-নিরাপদ উচ্চ নিরাপত্তা

উচ্চ-ভোল্টেজ ইনকামিং লাইন সম্পূর্ণরূপে উত্তাপ কনুই তারের সংযোগকারী গ্রহণ; তারের ফিটিং বাইরের পৃষ্ঠ শূন্য বিদ্যুতায়ন এবং নিরাপদ অপারেশন জন্য স্পর্শযোগ্য. দ্বৈত-সংবেদনশীলতা প্লাগ-ইন ফিউজ বর্তমান-সীমাবদ্ধ ব্যাকআপ ফিউজ দ্বৈত ওভারকারেন্ট এবং ওভারলোড সুরক্ষা উপলব্ধি করে, সরঞ্জামের বার্নআউট এড়িয়ে যায়। থ্রি-পয়েন্ট গ্রাউন্ডিং ডিজাইন বৈদ্যুতিক শক দুর্ঘটনা প্রতিরোধে উন্মুক্ত লাইভ অংশগুলিকে সরিয়ে দেয়।

কম রক্ষণাবেক্ষণ এবং দীর্ঘ সেবা জীবন

সম্পূর্ণরূপে সিল করা তেল ট্যাঙ্কটি বায়ু থেকে তেল নিরোধককে বিচ্ছিন্ন করে, দীর্ঘমেয়াদী রক্ষণাবেক্ষণ-মুক্ত চলার জন্য তেলের বয়স কমায়। স্ট্যান্ডার্ড প্লাগ-ইন ফিউজ এবং তারের টার্মিনালগুলি জটিল বিচ্ছিন্নতা ছাড়াই ক্ষতিগ্রস্ত উপাদানগুলির দ্রুত প্রতিস্থাপনের অনুমতি দেয়। অ্যান্টি-জারা বহিরঙ্গন ইলেক্ট্রোস্ট্যাটিক আবরণ সহ কোল্ড-রোল্ড ইস্পাত ঘের বৃষ্টি, ধুলো, উচ্চ-আর্দ্রতা বহিরঙ্গন পরিবেশের সাথে খাপ খায়।

নমনীয় কাস্টমাইজড কম-ভোল্টেজ বগি

রিং প্রধান নেটওয়ার্ক এবং টার্মিনাল একক পাওয়ার সাপ্লাই ওয়্যারিং স্কিম সমর্থন করে, পাওয়ার সাপ্লাই নির্ভরযোগ্যতা উন্নত করতে বিরামহীন পাওয়ার সুইচিং উপলব্ধি করে। লো-ভোল্টেজ কম্পার্টমেন্ট MCCB, মাল্টি-ফাংশন পাওয়ার মিটার, ATS স্বয়ংক্রিয় স্থানান্তর সুইচ এবং প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ মডিউলগুলির জন্য প্রচুর ইনস্টলেশন রেল সংরক্ষণ করে, ব্যবহারকারীর লোডের প্রয়োজনীয়তা অনুসারে সম্পূর্ণরূপে কাস্টমাইজযোগ্য।

লো-লস ট্রান্সফরমার কোর

অন্তর্নির্মিত তেল-নিমজ্জিত ট্রান্সফরমার স্টেপ-ল্যাপ সিলিকন স্টিল শিট কোর গ্রহণ করে, কম নো-লোড লস, কম চলমান শব্দ এবং শক্তিশালী শর্ট-সার্কিট এবং ওভারলোড প্রতিরোধের বৈশিষ্ট্যযুক্ত। এটি পরিষেবা জীবনকে সংক্ষিপ্ত না করে দীর্ঘ সময়ের ওভারলোড অপারেশনের অনুমতি দেয়, ক্রমাগত ভারী-লোড শিল্প পরিস্থিতিগুলির জন্য স্থিতিশীল।

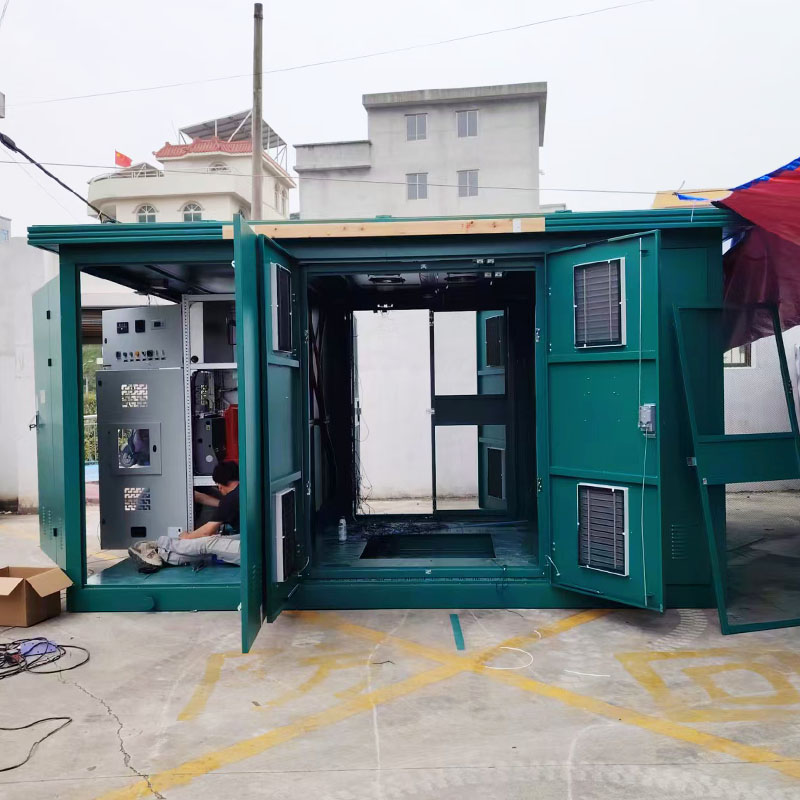

অভ্যন্তরীণ কাঠামো
উচ্চ-ভোল্টেজ কম্পার্টমেন্ট (বাম দিকে) লোড সুইচ, ডুয়াল-সেনসিটিভিটি প্লাগ-ইন ফিউজ, কনুই তারের সংযোগকারী এবং তেল-নিমজ্জিত লাইটনিং অ্যারেস্টার দিয়ে সজ্জিত। সমস্ত উচ্চ-ভোল্টেজ লাইভ উপাদানগুলি ট্রান্সফরমার অন্তরক তেলে নিমজ্জিত, সম্পূর্ণরূপে সিল করা এবং উত্তাপযুক্ত; ফিউজ প্রতিস্থাপন এবং রুটিন পরিদর্শনের জন্য সংরক্ষিত অপারেশন উইন্ডোজ।

ট্রান্সফরমার প্রধান ট্যাঙ্ক (মিডল কোর এরিয়া) থ্রি-ফেজ তেল-নিমজ্জিত ট্রান্সফরমার কোর এবং উইন্ডিং, উচ্চ-ভোল্টেজ উপাদান সহ শেয়ার করা তেল ট্যাঙ্ক। দক্ষ তাপ অপচয়ের জন্য তিন-পার্শ্বযুক্ত উন্মুক্ত রেডিয়েটর কাঠামো, সহজ পর্যবেক্ষণ এবং রক্ষণাবেক্ষণের জন্য তেল স্তর নির্দেশক, চাপ ত্রাণ ভালভ এবং তেল ড্রেন ভালভ দিয়ে সজ্জিত।

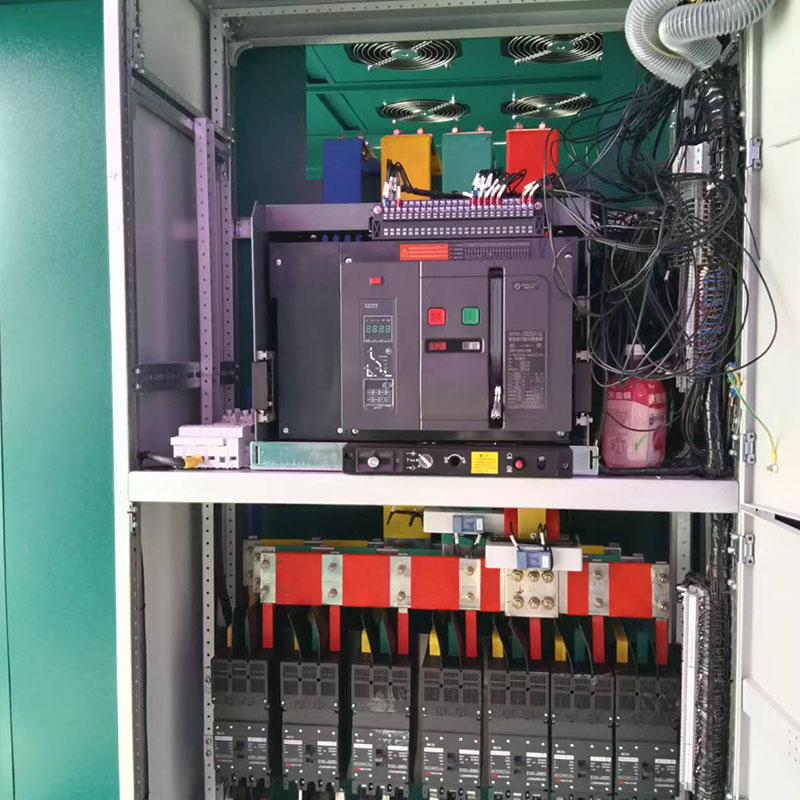

লো-ভোল্টেজ আউটগোয়িং কম্পার্টমেন্ট (ডান দিক) ট্রান্সফরমার ট্যাঙ্ক থেকে পৃথক ইস্পাত পার্টিশন। মোল্ডেড কেস সার্কিট ব্রেকার, মাল্টি-ফাংশন পাওয়ার মিটার, টার্মিনাল ব্লক এবং প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ ডিভাইসের জন্য সংরক্ষিত মাউন্টিং রেল। RS485 যোগাযোগ বুদ্ধিমান পাওয়ার মনিটরিং সিস্টেম ডকিংয়ের জন্য সংরক্ষিত।

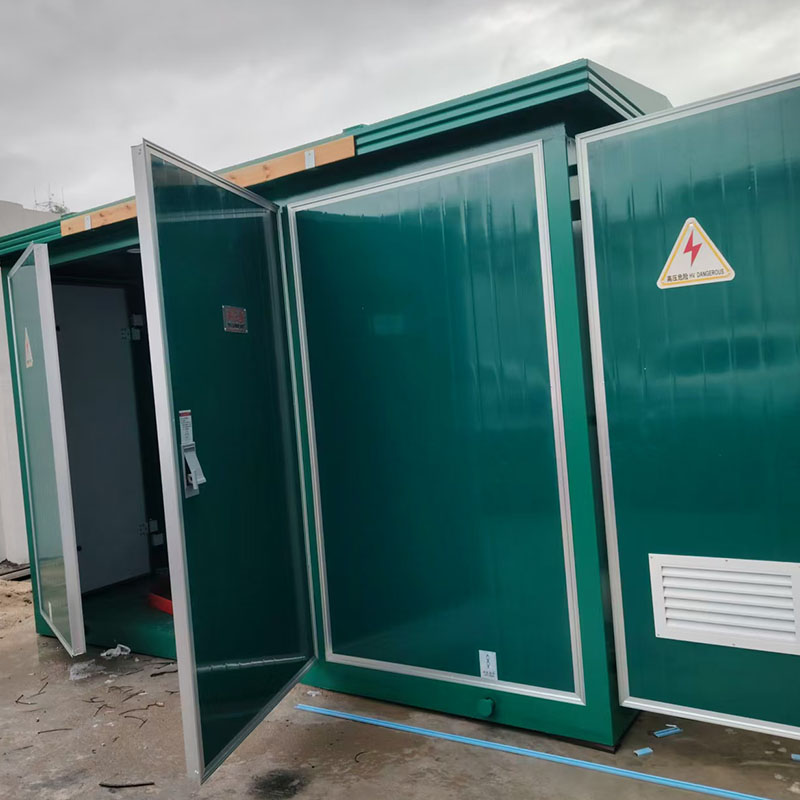

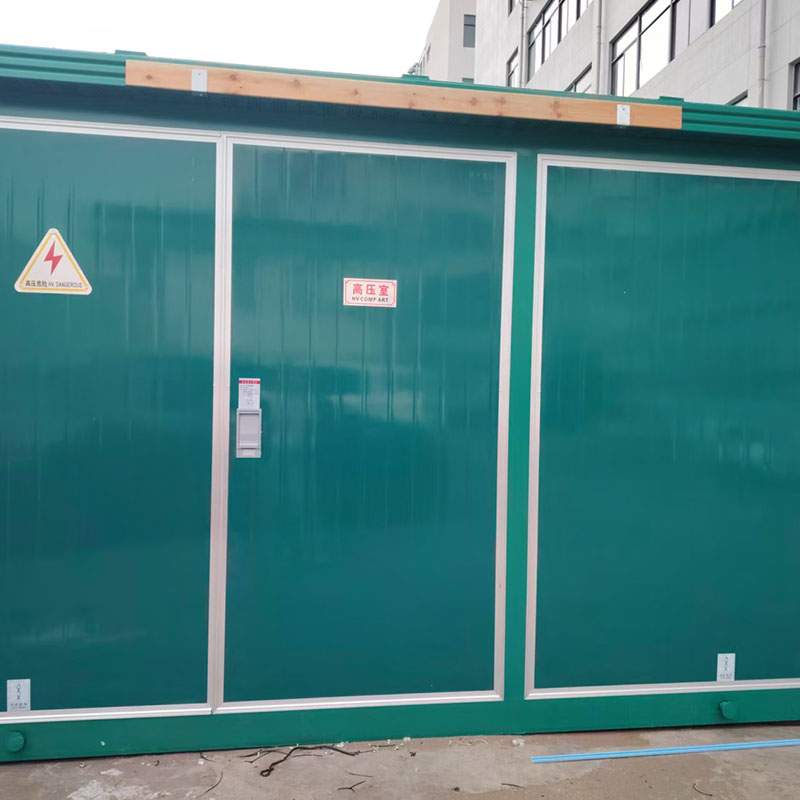

এক্সটার্নাল এনক্লোজার ইন্টিগ্রেটেড ওয়ান-পিস কোল্ড-রোল্ড স্টিল শীট ক্যাবিনেটের সাথে বৃষ্টির জল নিষ্কাশনের জন্য ঝোঁক শীর্ষ। অ্যান্টি-রাস্ট ইলেক্ট্রোস্ট্যাটিক আউটডোর স্প্রে করা, প্রতিটি বগির শ্রেণীবদ্ধ রক্ষণাবেক্ষণের জন্য একাধিক লকযোগ্য ক্যাবিনেটের দরজা।

অ্যাপ্লিকেশন দৃশ্যকল্প

শহুরে পাওয়ার গ্রিড সংস্কার, আবাসিক কোয়ার্টার, স্কুল, হাসপাতাল এবং বাণিজ্যিক শপিং মল; বিতরণ করা ফটোভোলটাইক পাওয়ার স্টেশন, বায়ু খামার এবং শক্তি সঞ্চয় শক্তি বিতরণ সমর্থনকারী; শিল্প কারখানা কর্মশালা, খনির উদ্যোগ এবং পার্ক পাওয়ার সাপ্লাই; হাইওয়ে, টানেল, রেল ট্রানজিট এবং পৌরসভা প্রকল্পের জন্য অস্থায়ী নির্মাণ বিদ্যুৎ সরবরাহ; গ্রামীণ বিদ্যুৎ বিতরণ নেটওয়ার্ক এবং রাস্তার আলো কেন্দ্রীভূত বিদ্যুৎ সরবরাহ।

প্রযুক্তিগত পরামিতি টেবিল
