ইনসুলেটেড কেস সার্কিট ব্রেকার সিস্টেম: তারা কীভাবে কাজ করে এবং কীভাবে চয়ন করবেন

একটি নতুন লো-ভোল্টেজ সুইচবোর্ডে কাজ করা একজন প্রকৌশলী একবার 1,600 এ ফিডারের জন্য ক্লাসিক দ্বিধা বর্ণনা করেছেন: একটি মোল্ডেড কেস ব্রেকার যা সবেমাত্র রেটিং কভার করে, অথবা একটি সম্পূর্ণ এয়ার সার্কিট ব্রেকার যা ওভারকিলের মতো অনুভূত হয়েছিল। ইনসুলেটেড কেস সার্কিট ব্রেকার (আইসিসিবি) মাঝখানে বসে এবং এটি হাজার হাজার ইনস্টলেশনের সঠিক সমস্যার সমাধান করে। ব্যবহারিক পরিভাষায়, একটি ICCB সিস্টেম হল একটি উচ্চ-পারফরম্যান্স ঢালাই করা কেস ব্রেকার যা সম্পূর্ণরূপে উত্তাপযুক্ত কেসে, সাধারণত ইলেকট্রনিক ট্রিপ সুরক্ষা দিয়ে সজ্জিত এবং প্রায়শই একটি ড্রআউট ক্র্যাডেলে সাজানো হয়। এই নিবন্ধটি ব্যাখ্যা করে যে বিভাগটির অর্থ কী, এটি কীভাবে মোল্ডেড কেস এবং এয়ার সার্কিট ব্রেকারগুলির সাথে তুলনা করে এবং আপনি একটি নির্দিষ্ট করার আগে কী যাচাই করতে হবে।

একটি উত্তাপ কেস সার্কিট ব্রেকার সিস্টেম কি

একটি ইনসুলেটেড কেস সার্কিট ব্রেকার হল, এর মূল অংশে, একটি ভারী শুল্কযুক্ত কেস সার্কিট ব্রেকার। নামটি আবাসনকে বর্ণনা করে: সমস্ত বর্তমান-বহনকারী অংশগুলি থার্মোসেট রজন বা গ্লাস-রিইনফোর্সড পলিয়েস্টার থেকে ঢালাই করা ইনসুলেটেড কেসের ভিতরে বসে। এই নির্মাণ বাধার সময় চাপ ধারণ করার সময় ইউনিট কম্প্যাক্ট রাখে। বেশিরভাগ ICCB 800 A থেকে 5,000 A রেঞ্জে কাজ করে, সাধারণ ফ্রেমের আকার 800 A, 1,600 A, 2,000 A, 3,200 A, এবং 4,000 A। তারা একটি এমসিসিবি-এর মৌলিক স্যুইচিং মেকানিক্স ভাগ করে নেয়, কিন্তু পারফরম্যান্সের মার্জিন এবং পরিষেবার চাহিদা যোগ করে।

তিনটি বৈশিষ্ট্য একটি ICCB কে একটি আদর্শ MCCB থেকে আলাদা করে। প্রথমত, অপারেটর হ্যান্ডেলটি যতই ধীরে সরে থাকুক না কেন, একটি দ্বি-পদক্ষেপের সঞ্চিত-শক্তি প্রক্রিয়া সামঞ্জস্যপূর্ণ খোলা এবং বন্ধ করে দেয়। দ্বিতীয়ত, একটি ইলেকট্রনিক ট্রিপ ইউনিট তাপ-চৌম্বকীয় ট্রিপকে প্রতিস্থাপন করে, দীর্ঘ-সময়, স্বল্প-সময়, তাত্ক্ষণিক, এবং গ্রাউন্ড-ফল্ট সেটিংস অফার করে। তৃতীয়ত, বড় ফ্রেমগুলি ড্রআউট নির্মাণের সাথে পাওয়া যায়, তাই ব্রেকারটি পরিদর্শন বা প্রতিস্থাপনের জন্য বাসবারগুলিকে আনবোল্ট না করে প্রত্যাহার করা যেতে পারে। একত্রে এই বৈশিষ্ট্যগুলি একটি ছাঁচের কেস ফুটপ্রিন্ট সংরক্ষণ করার সময় একটি আইসিসিবিকে একটি এয়ার সার্কিট ব্রেকারের মতো আচরণ করে।

কেন সিস্টেম অংশ গুরুত্বপূর্ণ

ইনসুলেটেড কেস সার্কিট ব্রেকার সিস্টেমে "সিস্টেম" শব্দটি আনুষঙ্গিক নয়। একটি সুইচবোর্ডে, ব্রেকার কখনও একা কাজ করে না। এটি একটি ট্রিপ ইউনিট, ড্রআউট ক্রেডল, যান্ত্রিক ইন্টারলক, সহায়ক যোগাযোগ, শান্ট ট্রিপ বা আন্ডারভোল্টেজ রিলিজ, গ্রাউন্ড-ফল্ট সেন্সর এবং কখনও কখনও একটি যোগাযোগ মডিউলের সাথে যুক্ত থাকে। ইলেকট্রনিক ট্রিপ ইউনিট হল আয়োজনের কেন্দ্রবিন্দু। সামঞ্জস্যযোগ্য দীর্ঘ-সময় এবং স্বল্প-সময়ের পিকআপ এবং বিলম্বের মানগুলি নির্বাচনকে সম্ভব করে তোলে: একটি ডাউনস্ট্রিম ফিডারে একটি ত্রুটি প্রধান ব্রেকার ট্রিপের আগে পরিষ্কার হয়ে যায়। সমন্বয় ছাড়া, একটি একক ত্রুটি একটি সম্পূর্ণ সুবিধা অন্ধকার করতে পারে।

যখন একটি স্পেসিফিকেশন LSIG সুরক্ষা বা দূরবর্তী পর্যবেক্ষণের জন্য কল করে, একটি তাপ-চৌম্বকীয় MCCB এটি সরবরাহ করতে পারে না, তবে একটি মাইক্রোপ্রসেসর-নিয়ন্ত্রিত ট্রিপ ইউনিট সহ একটি ব্রেকার করতে পারে। অনেক সুইচবোর্ড নির্মাতারা এখন ফিক্সড-মাউন্ট ফিডার এবং মেইন এবং টাইয়ের জন্য রিজার্ভ ড্রআউট পজিশনের জন্য মোল্ডেড কেস ক্লাসকে ডিফল্ট হিসাবে ব্যবহার করে। একটি আধুনিক পাওয়ার ডিস্ট্রিবিউশন ব্রেকার যেমন 100 A থেকে 1,600 A MTNSX মোল্ডেড কেস সার্কিট ব্রেকার এই ফিডার ডিউটির একটি বড় অংশ কভার করে একটি পদচিহ্ন দিয়ে যা কমপ্যাক্ট কম্পার্টমেন্টে ফিট করে।

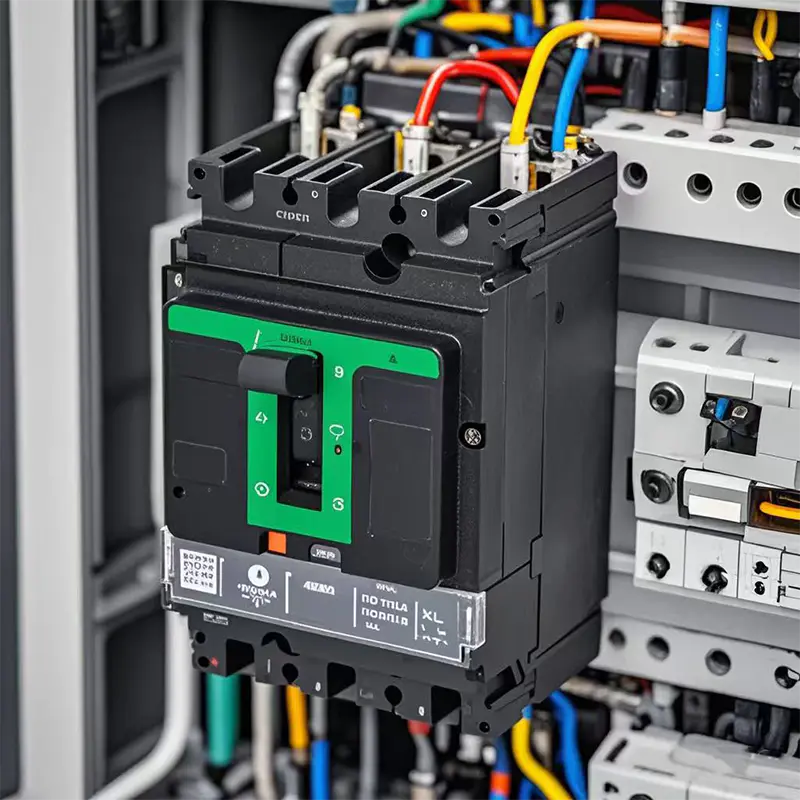

শিল্প ও বাণিজ্যিকের জন্য MT-NSX 3/4P 100A-630A AC মোল্ডেড কেস সার্কিট ব্রেকার Mingtuo, চীন পাইকারি MT-NSX 3/4P 100A-630A AC মোল্ডেড কেস সার্কিট ব্রেকার শিল্প ও বাণিজ্যিক বিতরণ সরবরাহকারী এবং MT-N... পণ্য দেখুন →

আইসিসিবি সিস্টেম বনাম মোল্ডেড কেস বনাম এয়ার সার্কিট ব্রেকার

একটি সরাসরি তুলনা স্পষ্ট করে যেখানে প্রতিটি প্রযুক্তি কম-ভোল্টেজ বিতরণে ফিট করে।

টেবিলটি একটি বিষয় পরিষ্কার করে: ICCBs উচ্চ-ক্ষমতাসম্পন্ন মোল্ডেড কেস ব্রেকার এবং এয়ার ব্রেকারগুলির মধ্যে স্থান দখল করে। তারা একটি প্যাকেজে ACB-এর বেশিরভাগ পরিষেবাযোগ্যতা এবং নির্বাচনযোগ্যতা প্রদান করে যা কমপ্যাক্ট সুইচগিয়ারে সহজেই একীভূত হয়। বাণিজ্য-অফ চরম এ প্রদর্শিত. মোটামুটি 800 A-এর নিচে, একটি সু-নির্মিত MCCB আরও লাভজনক। 3,200 A এর উপরে, অথবা যখন সুইচবোর্ডটি ইতিমধ্যেই স্ট্যান্ডার্ড ACB কম্পার্টমেন্টের চারপাশে পরিমাপ করা হয়, তখন একটি এয়ার সার্কিট ব্রেকার ব্যবহারিক পছন্দ হয়ে ওঠে।

যেখানে ইনসুলেটেড কেস ব্রেকার সিস্টেমগুলি তাদের জায়গা অর্জন করে

ICCB সিস্টেমগুলি খুব কমই সস্তা বিকল্প, কিন্তু তিনটি শর্ত ওভারল্যাপ হলে তারা সঠিক বিকল্প হয়ে ওঠে: ফিডারের প্রকৃত বর্তমান-বহন মার্জিন প্রয়োজন, সুরক্ষা অধ্যয়ন সামঞ্জস্যযোগ্য বক্ররেখা দাবি করে এবং দীর্ঘায়িত বন্ধ ছাড়া রক্ষণাবেক্ষণ প্রত্যাশিত। সাধারণ ইনস্টলেশন অন্তর্ভুক্ত:

• লো-ভোল্টেজ সুইচবোর্ড এবং মোটর নিয়ন্ত্রণ কেন্দ্র যেখানে প্রধান বা টাই পজিশনের জন্য ড্রআউট পরিষেবাযোগ্যতা প্রয়োজন।
• হাই-রাইজ রাইজার এবং বাণিজ্যিক ফিডার যেখানে বৈদ্যুতিক রুমের জায়গা আঁটসাঁট।
• অবিচ্ছিন্ন প্রক্রিয়া সহ শিল্প উদ্ভিদ, যেখানে নির্বাচন এবং দ্রুত প্রতিস্থাপন ডাউনটাইম হ্রাস করে।
• ডুয়াল ফিড, স্বয়ংক্রিয় স্থানান্তর বা জেনারেটর ব্যাকআপ সহ ডেটা সেন্টার, হাসপাতাল এবং অন্যান্য গুরুত্বপূর্ণ সুবিধা।
• UPS আউটপুট এবং বাইপাস সার্কিট, যেখানে বৈদ্যুতিন ট্রিপ ইউনিটগুলি আপস্ট্রিম ট্রান্সফরমার সুরক্ষার সাথে সমন্বয় করে।

প্রতিটি ক্ষেত্রে, সিদ্ধান্তকারী ফ্যাক্টর হল ট্রিপ ইউনিট এবং সুইচগিয়ার কনফিগারেশন। যদি একটি নির্দিষ্ট তাপ-চুম্বকীয় ব্রেকার সমন্বয় বক্ররেখা প্রদান করতে না পারে, প্রকল্পটি একটি বৈদ্যুতিন ট্রিপ ক্লাসে চলে যায়। যদি সুইচবোর্ড লেআউটটিও ড্রআউট নির্মাণের দাবি করে, আপনি কার্যকরভাবে একটি ICCB সিস্টেম বা একটি এয়ার ব্রেকার উল্লেখ করছেন।

একটি ICCB সিস্টেম নির্দিষ্ট করার আগে কি পরীক্ষা করতে হবে

একটি স্পেসিফিকেশন যা দেখতে একটি সাধারণ বর্তমান রেটিং এর মতো অনেক ইঞ্জিনিয়ারিং বিবরণ লুকিয়ে রাখতে পারে। ব্রেকার ক্লাসে প্রতিশ্রুতি দেওয়ার আগে এই পয়েন্টগুলির মাধ্যমে কাজ করুন।

1. ক্রমাগত রেটিং এবং ফ্রেম মার্জিন। ভবিষ্যতের বৃদ্ধির জন্য রুম সহ কন্ডাক্টরের প্রশস্ততার সমান বা তার উপরে একটি ফ্রেম নির্বাচন করুন।
2. বিঘ্নিত রেটিং. গণনাকৃত ফল্ট স্তরের বিপরীতে চূড়ান্ত এবং পরিষেবা ব্রেকিং ক্ষমতা উভয়ই যাচাই করুন।
3. ট্রিপ ইউনিট ফাংশন. নিশ্চিত করুন দীর্ঘ-সময়, স্বল্প-সময়, তাত্ক্ষণিক, এবং গ্রাউন্ড-ফল্ট সেটিংস সাইটে উপলব্ধ এবং সামঞ্জস্যযোগ্য।
4. নির্বাচনী সমন্বয়। আপস্ট্রিম ট্রান্সফরমার সুরক্ষা এবং স্বল্প সময়ের প্রতিরোধ সহ ডাউনস্ট্রিম ফিডারগুলির সাথে সমন্বয় পরীক্ষা করুন।
5. ড্রআউট বা স্থির নির্মাণ। বাসবারকে ডি-এনার্জী না করে ইনস্টলেশনের ব্রেকার প্রতিস্থাপনের প্রয়োজন কিনা তা নির্ধারণ করুন।
6. আনুষাঙ্গিক এবং যোগাযোগ. প্রয়োজনে আন্ডারভোল্টেজ রিলিজ, শান্ট ট্রিপ, সহায়ক পরিচিতি বা বাস যোগাযোগ অন্তর্ভুক্ত করুন।
7. পরিষেবা শর্তাবলী পরিবেষ্টিত তাপমাত্রা, উচ্চতা, আর্দ্রতা, বা ক্ষয়কারী পরিবেশের জন্য derating প্রয়োগ করুন।
8. মান এবং সার্টিফিকেশন। IEC 60947-2, UL 489, বা গন্তব্য বাজারের মানদণ্ডের সাথে সম্মতি নিশ্চিত করুন।

উপরের আইসিসিবি ব্যান্ডে অ্যাপ্লিকেশনের জন্য, বা যখন সুইচবোর্ডটি এয়ার ব্রেকার বগিগুলির চারপাশে তৈরি করা হয়, প্রাকৃতিক বিকল্প হল একটি ড্রআউট এয়ার সার্কিট ব্রেকার। কম ভোল্টেজ বিতরণের জন্য মিংটু ইলেকট্রিকের MT-2000-3200A ড্র-আউট এয়ার সার্কিট ব্রেকার 2,000 A থেকে 3,200 A রেঞ্জকে ড্রআউট নির্মাণ এবং সেই ক্লাসের একটি প্রধান ব্রেকার থেকে প্রত্যাশিত কর্মক্ষমতা বাধাগ্রস্ত করে।

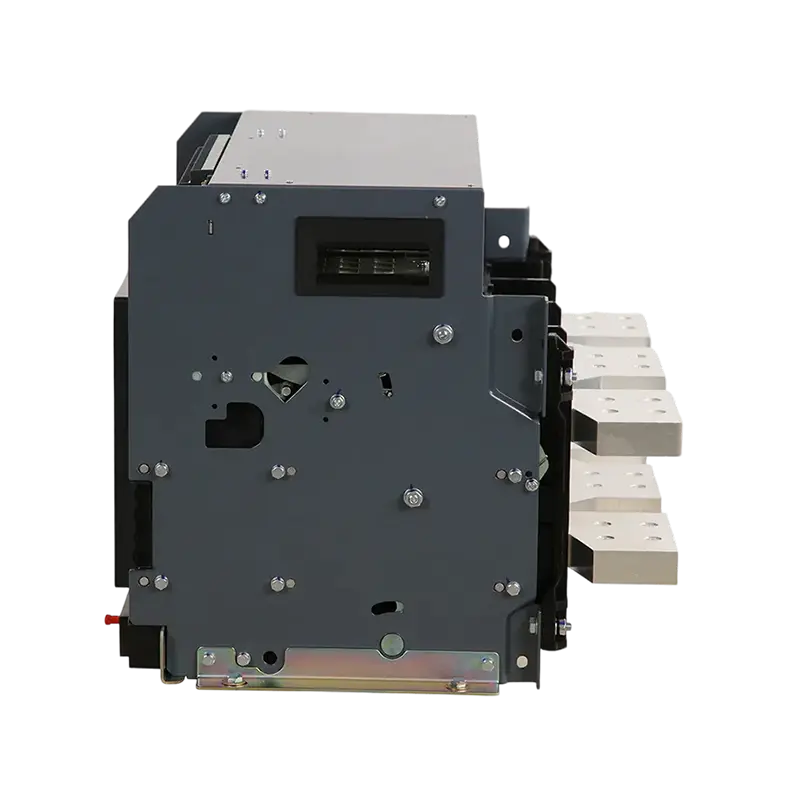

কম ভোল্টেজ ডিস্ট্রিবিউশন এয়ার সার্কিট ব্রেকার সরবরাহকারী, কারখানা Mingtuo হল পাইকারি 2000–3200A ড্র-আউট লো-ভোল্টেজ ডিস্ট্রিবিউশন এয়ার সার্কিট ব্রেকার সরবরাহকারী এবং কম ভোল্টেজ এয়ার সার্কিট ব্রেকার প্রস্তুতকারক... পণ্য দেখুন →

প্রয়োগের সাথে প্রযুক্তির মিল

সেরা শ্রেণীটি খুব কমই সবচেয়ে ব্যয়বহুল। একটি ফিক্সড-মাউন্ট, উচ্চ-পারফরম্যান্স MCCB অর্থনৈতিকভাবে অনেক ফিডার পরিচালনা করে। একটি ইলেকট্রনিক ট্রিপ সহ একটি ICCB সিস্টেম ফিট করে যখন নির্বাচন এবং সামঞ্জস্যযোগ্যতা গুরুত্বপূর্ণ। একটি ড্রআউট ACB জয়ী হয় যখন সুইচবোর্ড বড় হয়, কারেন্ট মোটামুটি 3,200 A ছাড়িয়ে যায়, অথবা রক্ষণাবেক্ষণ কৌশল সম্পূর্ণ প্রত্যাহারযোগ্যতার পক্ষে। ক্লাসের প্রতিটি ধাপে খরচ এবং পদচিহ্ন যোগ করে, তাই ফল্ট লেভেল, সমন্বয় এবং পরিষেবার চাহিদার সিদ্ধান্ত নেওয়া উচিত।

একটি একক প্রস্তুতকারকের কাছ থেকে উপলব্ধ পণ্য পরিসীমা সেই সিদ্ধান্তটিকে সহজ করতে পারে। মোল্ডেড কেস সাইডে, MTNSX সিরিজ ফিক্সড-মাউন্ট ফিডার অ্যাপ্লিকেশনের জন্য 100 A থেকে 1,600 A পর্যন্ত পাওয়ার ডিস্ট্রিবিউশন কভার করে। বায়ু দিকে, NT/NW উন্নত এয়ার সার্কিট ব্রেকার 1,600 A থেকে 6,300 A রেট করা হয়েছে ICCB ফ্রেমের ব্যবহারিক সীমার বাইরে প্রসারিত, স্থির এবং ড্রআউট প্রধান এবং টাই পজিশন পরিবেশন করে।

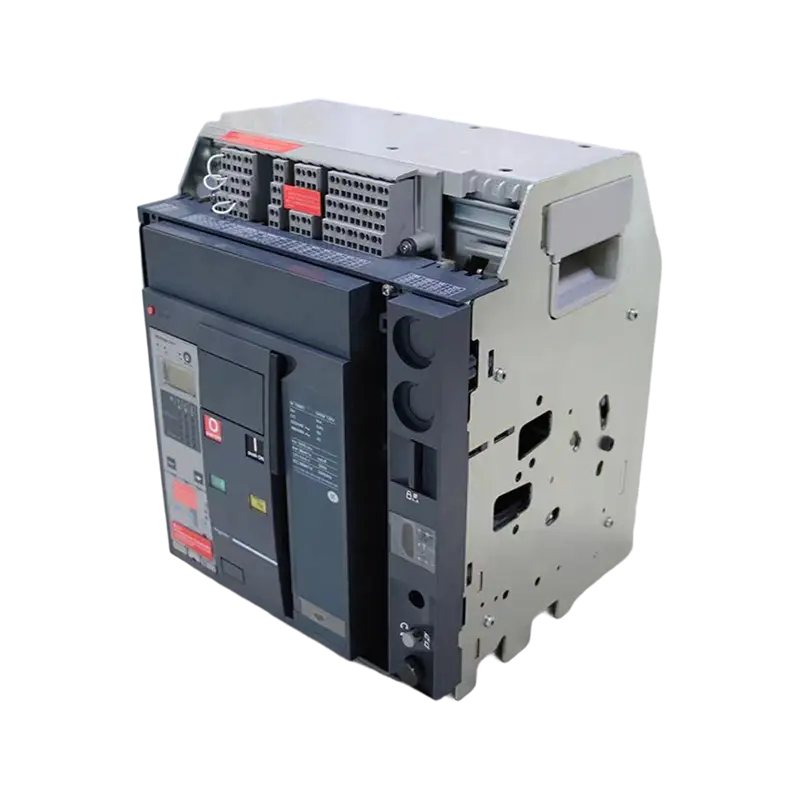

স্থির এবং ড্রআউট ইনস্টলেশনের জন্য অ্যাডভান্সড এয়ার সার্কিট ব্রেকার 1600A–6300A Mingtuo, চীন পাইকারি উন্নত এয়ার সার্কিট ব্রেকার 1600A–6300A স্থায়ী এবং ড্রআউট ইনস্টলেশন সরবরাহকারী এবং উন্নত এয়ার সার্কিটের জন্য ... পণ্য দেখুন →

ইনসুলেটেড কেস ব্রেকার সিস্টেমগুলি বোঝা গুরুত্বপূর্ণ কারণ ক্যাটাগরিটি ঠিক যেখানে অনেকগুলি বাস্তব প্রকল্পের সুরক্ষার প্রয়োজন হয় সেখানে বসে: নির্বাচনযোগ্যতা এবং পরিষেবাযোগ্যতা প্রদানের জন্য পারফরম্যান্সে যথেষ্ট উচ্চ, প্রকৃত বৈদ্যুতিক কক্ষগুলি ফিট করার জন্য যথেষ্ট কমপ্যাক্ট এবং আত্মবিশ্বাসের সাথে নির্দিষ্ট করার জন্য যথেষ্ট নথিভুক্ত। ভুল গণনা এবং একটি নির্বাচনী অধ্যয়ন দিয়ে শুরু করুন, এবং ICCB ক্লাস প্রায়শই একটি আপস বা বিলাসিতা নয়, তবে সঠিক ফিট হতে পারে। আমাদের কম-ভোল্টেজ এবং মাঝারি-ভোল্টেজ সার্কিট ব্রেকার নির্বাচন গাইড MCCB থেকে ACB থেকে ভ্যাকুয়াম ব্রেকার পর্যন্ত সম্পূর্ণ পরিসরে চলে। নির্দিষ্ট সুইচবোর্ডের প্রয়োজনীয়তার জন্য, ইঞ্জিনিয়ারিং টিম এ মিংটু ইলেকট্রিক আপনার লোড প্রোফাইলের বিপরীতে ফ্রেমের আকার, ট্রিপ ইউনিট এবং ড্রআউট ব্যবস্থা পর্যালোচনা করতে পারে।
