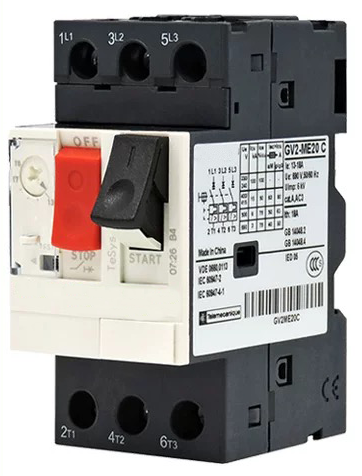

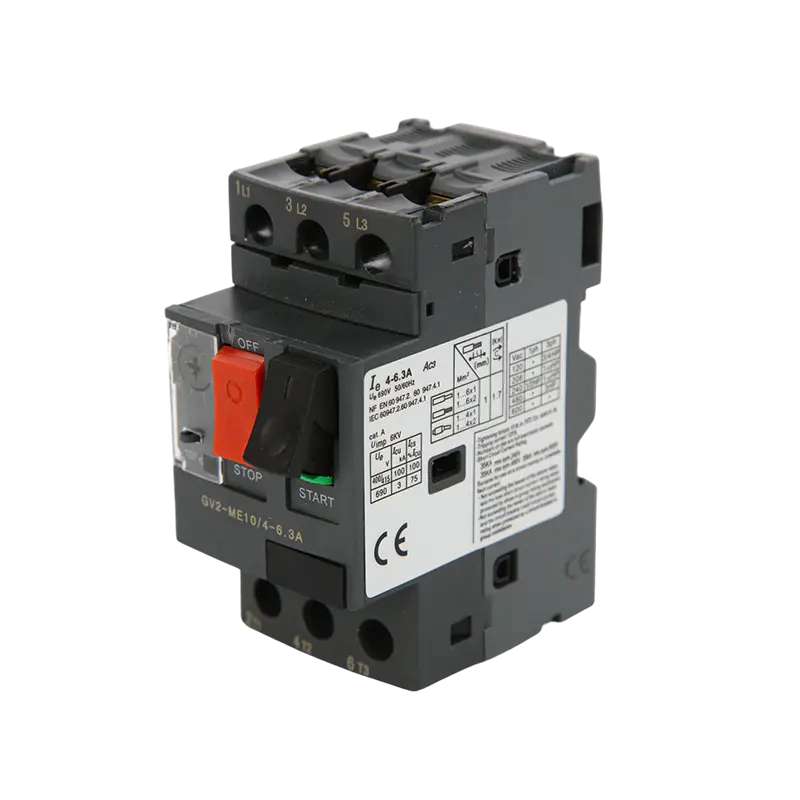

পাইকারি MT-GV2 মোটর সুরক্ষা কম্বো: 0.1-32A মোটরগুলির জন্য MCCB এবং তাপ ওভারলোড রিলে
বাড়ি / পণ্য / মোল্ডেড কেস সার্কিট ব্রেকার / GV2 মোটর সুরক্ষা MCCB / MT-GV2 মোটর সুরক্ষা কম্বো: 0.1-32A মোটরগুলির জন্য MCCB এবং তাপ ওভারলোড রিলে
অ্যাপ্লিকেশন:
কাজের নীতি:
মোটর সার্কিট ব্রেকার ওভারলোড এবং শর্ট সার্কিট সুরক্ষা ফাংশন আছে। ওভারলোড বাইমেটালিক স্ট্রিপটিকে গরম এবং বাঁকিয়ে, শীর্ষ ট্রিপ মেকানিজমকে ট্রিপ করে এবং লাইন সুরক্ষা উপলব্ধি করে অর্জন করা হয়। তাপীয় চৌম্বকীয় মোল্ডেড কেস সার্কিট ব্রেকারগুলির সাথে তুলনা করে, এটির উচ্চ নির্ভুলতা, ছোট কারেন্ট এবং আরও সঠিক সুরক্ষা রয়েছে। ব্যবহারিক মোটর সুরক্ষা। একটি কয়েলের মাধ্যমে লরেন্টজ চৌম্বকীয় শক্তি তৈরি করে শর্ট সার্কিট সুরক্ষা অর্জন করা হয়, এবং লোহার কোরটি চৌম্বকীয় শক্তি দ্বারা চালিত হয় একটি ট্রিপিং মেকানিজমকে ট্রিগার করার জন্য, যা সার্কিট ব্রেকার খুলে দেয়, সার্কিটটি সংযোগ বিচ্ছিন্ন করে এবং মোটরকে রক্ষা করে। এটি সাধারণত মোটর স্টার্ট আপের সময় উচ্চ বর্তমান সুরক্ষার জন্য ব্যবহৃত হয়।

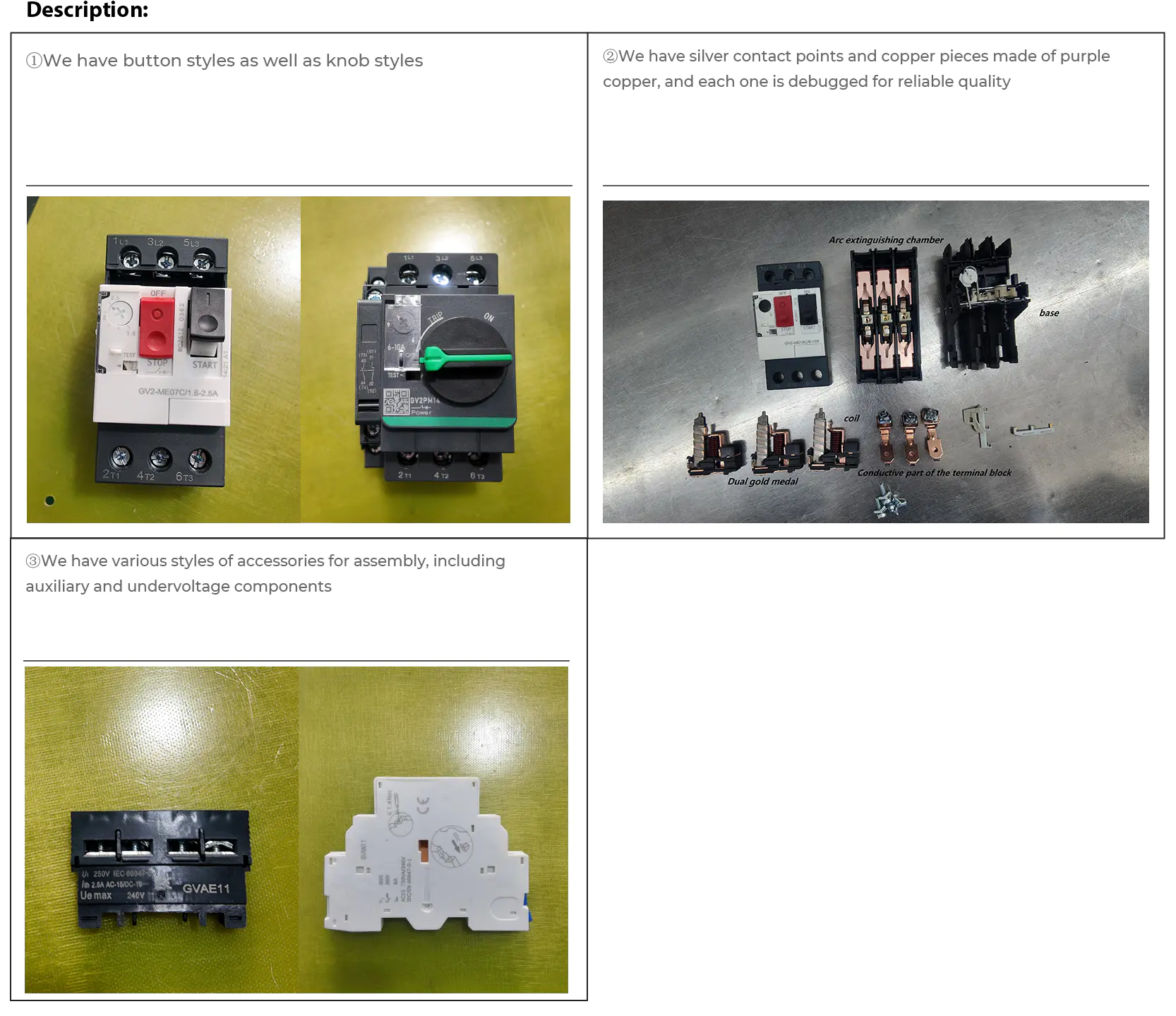

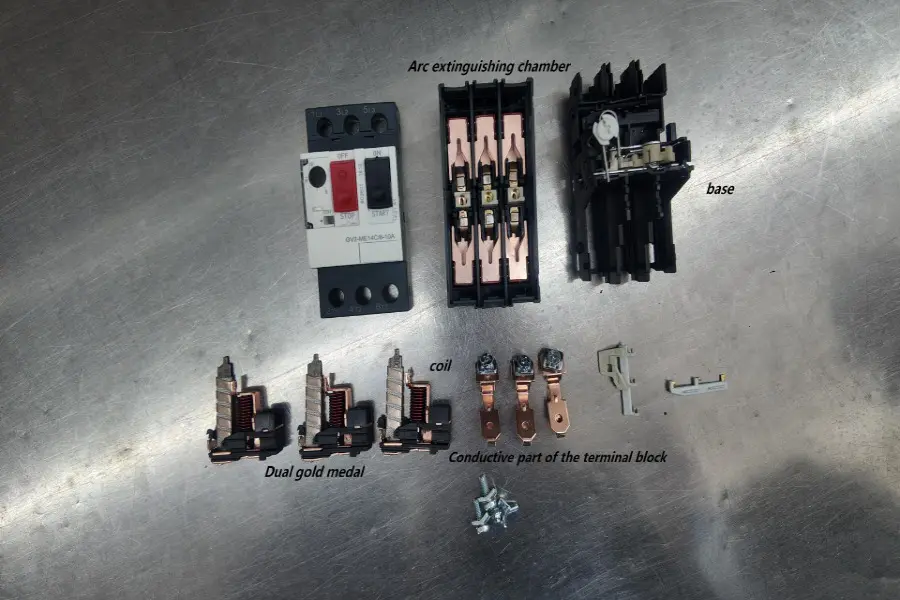

পণ্যের আনুষাঙ্গিক

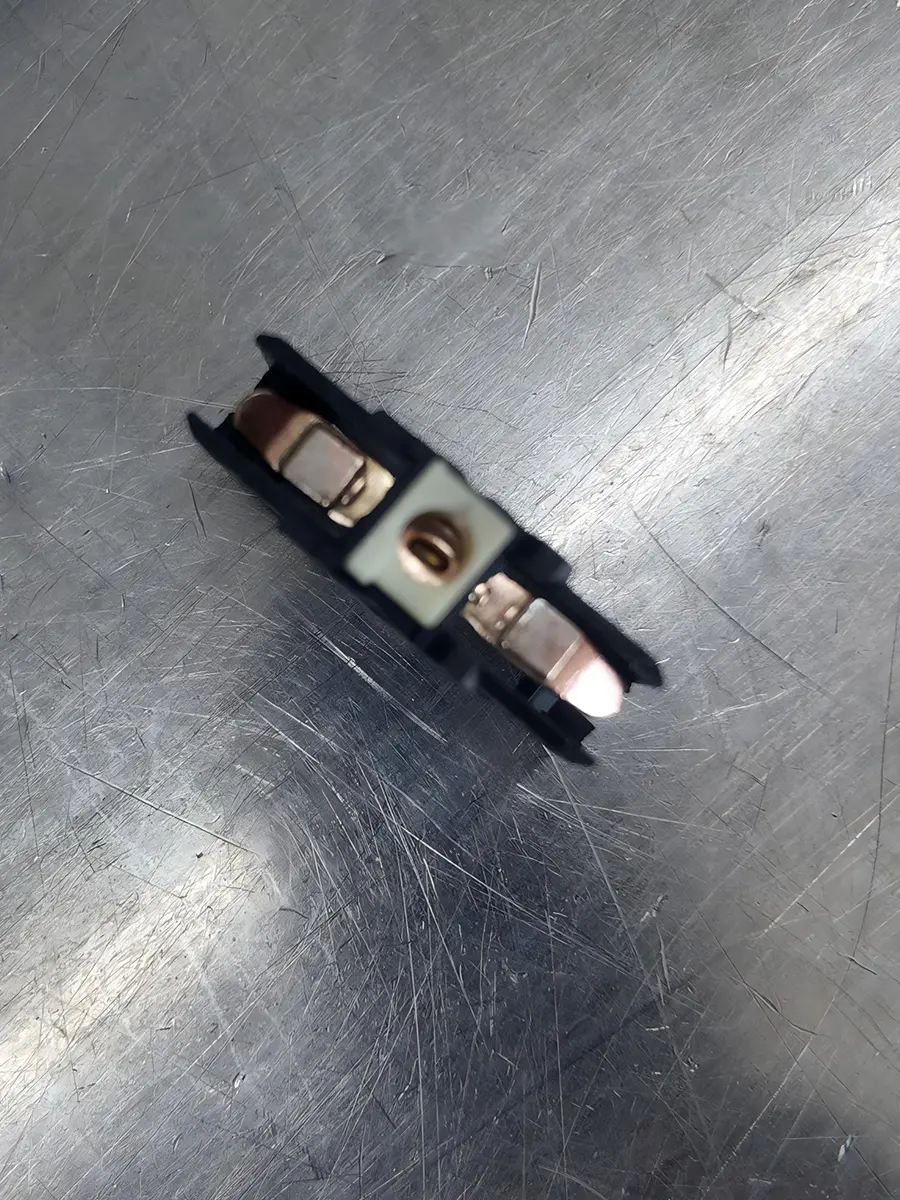

Movingcontact

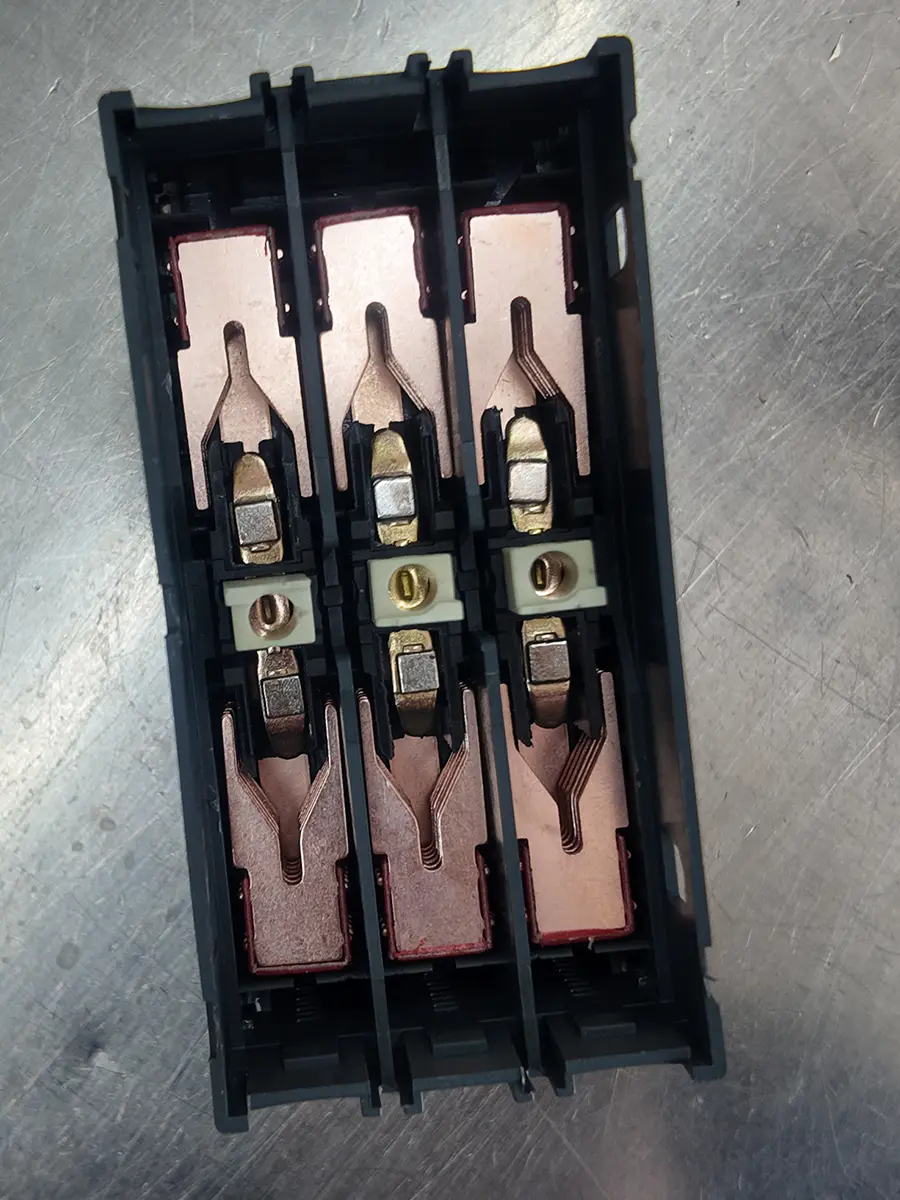

arcextinguishingchamber

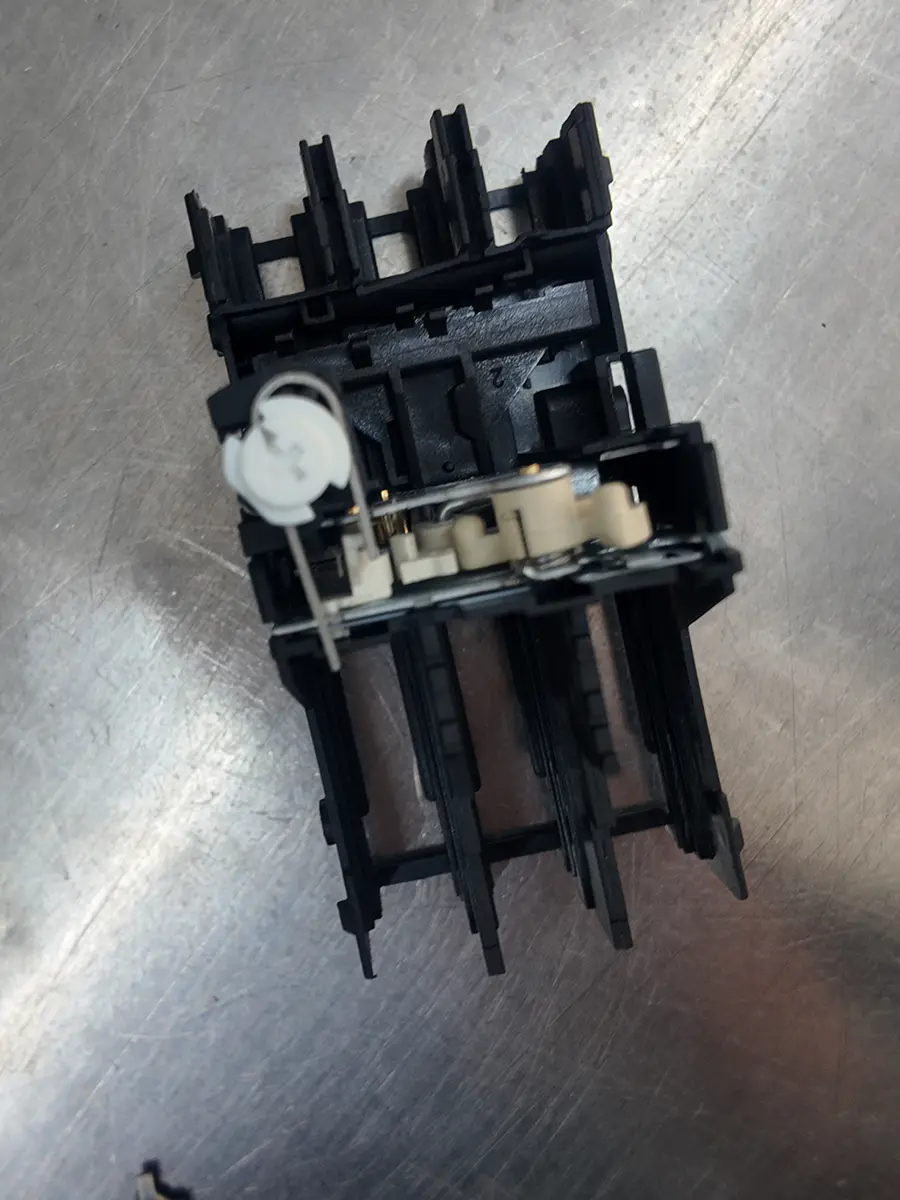

base

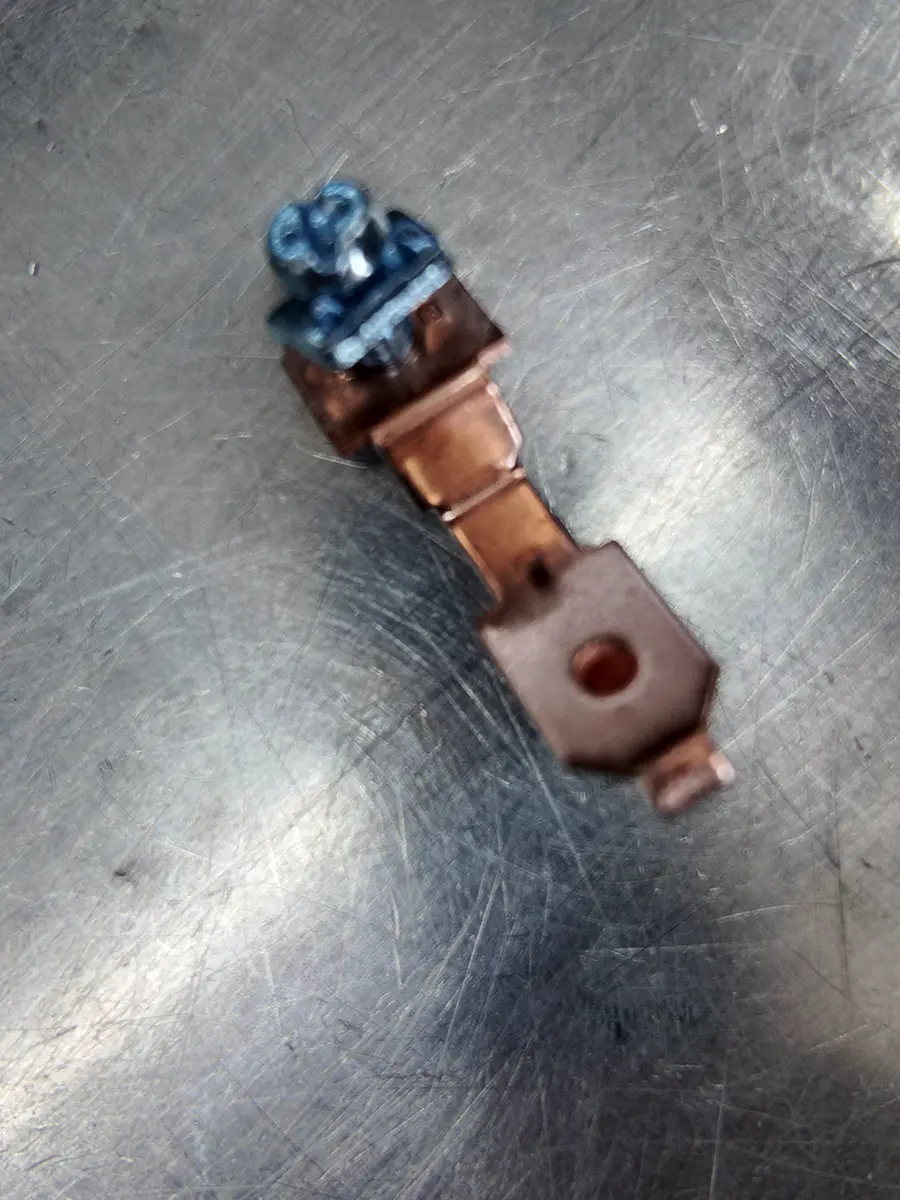

conductivpartoftheterminalblock

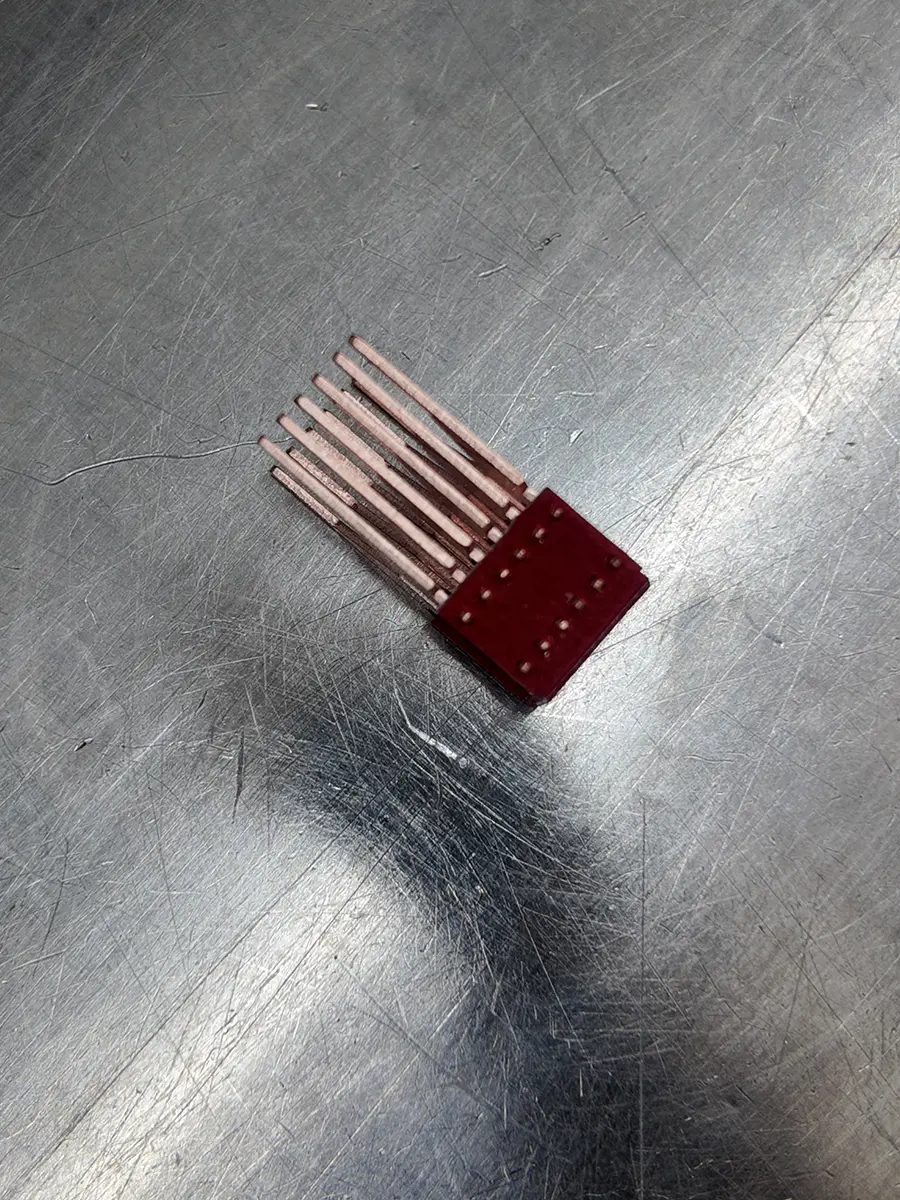

DJI_20260111145146_0084_D

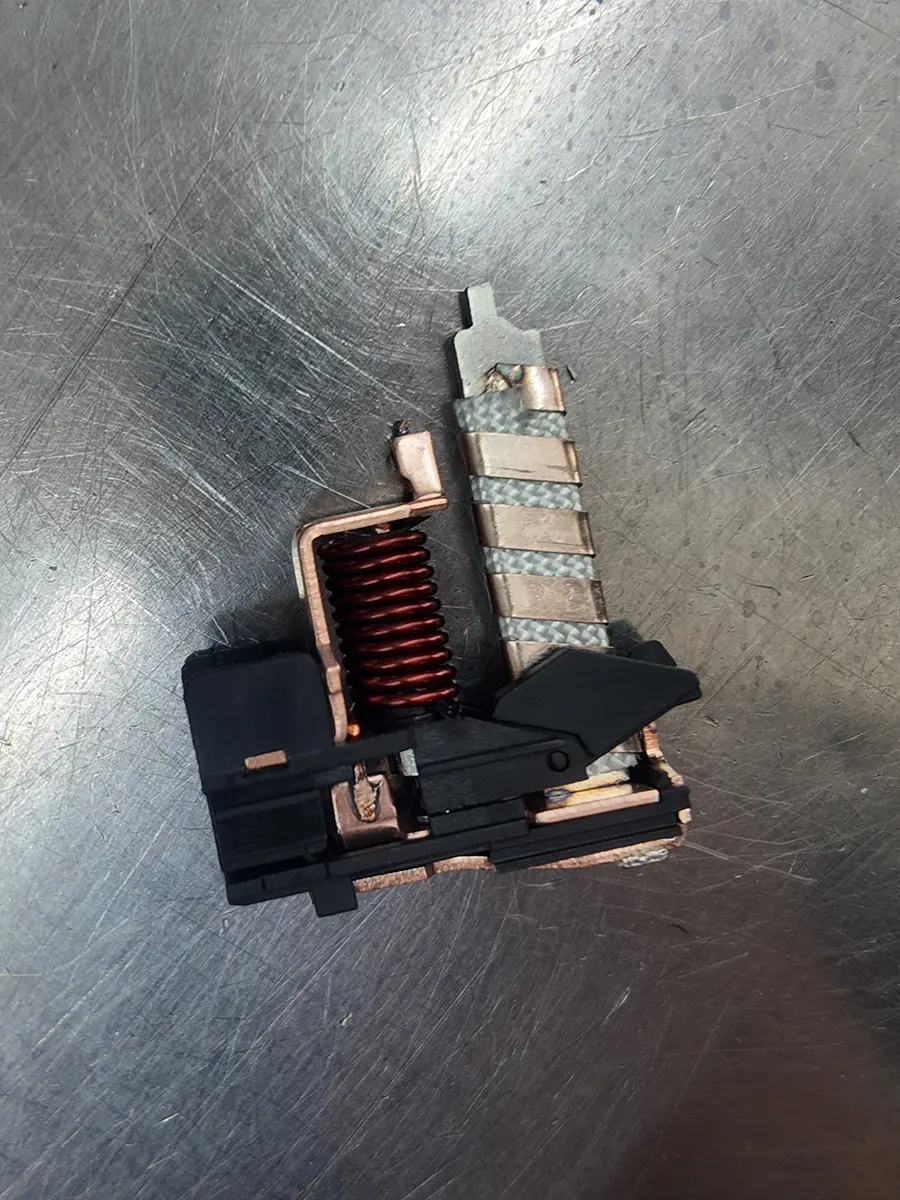

Dualgoldmedalcoil
-

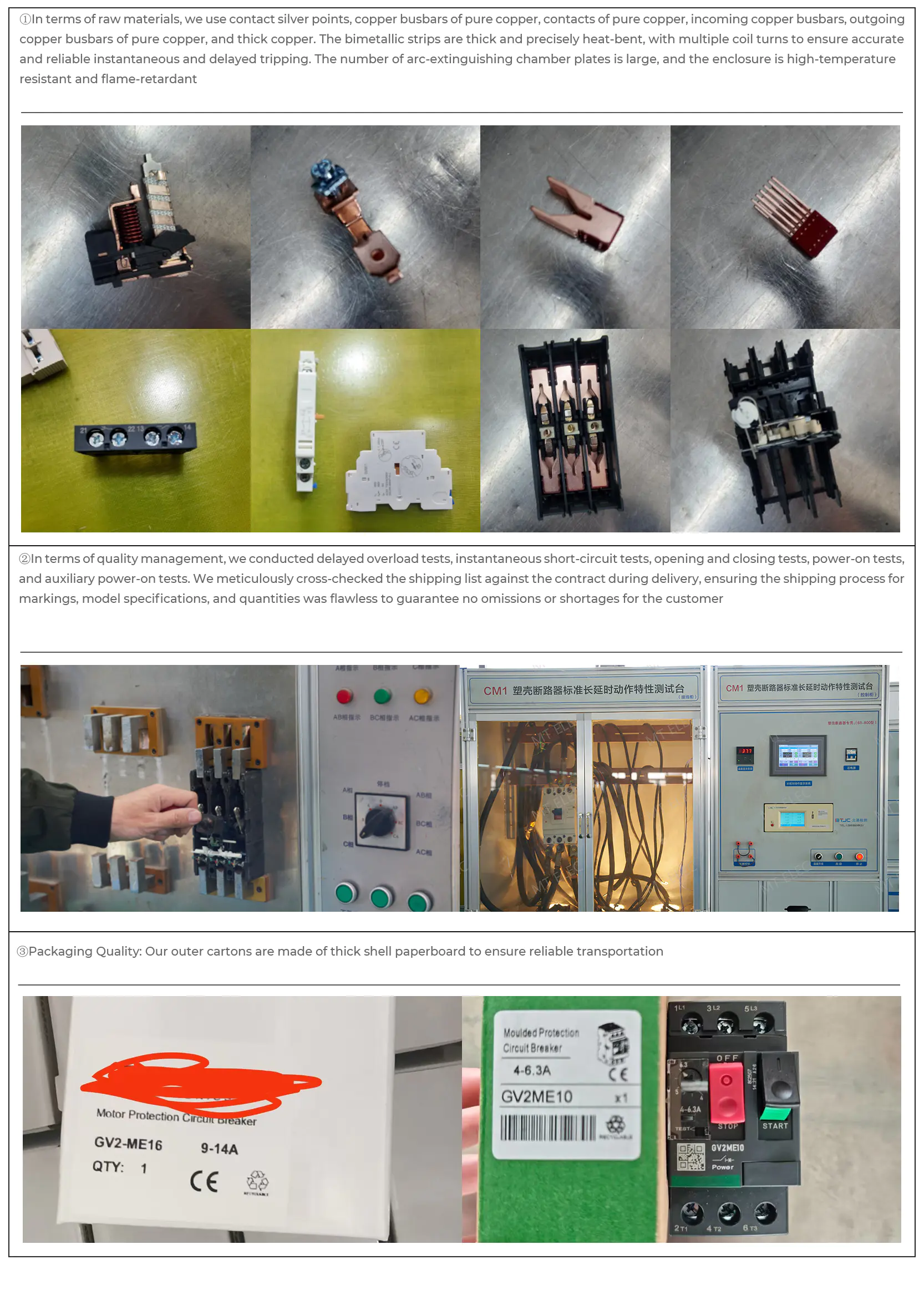

DSC01043 MCCB, Temperature rise test
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
পরিবহন নিরাপত্তা নিশ্চিত করতে, আমাদের বৈদ্যুতিক পণ্যগুলি চাঙ্গা কাঠের ক্রেটে রপ্তানি করা হয়। ক্রেটগুলি তাপ চিকিত্সা করে এবং ISPM-15 চিহ্ন বহন করে, যা দ্রুত কাস্টমস ক্লিয়ারেন্স সক্ষম করে। উত্থিত বেস ডিজাইন ফর্কলিফ্ট অপারেশনের সুবিধা দেয়, যখন অভ্যন্তরীণ শক-শোষণকারী বেঁধে দেওয়া পণ্যগুলি অক্ষত অবস্থায় পৌঁছানো নিশ্চিত করে। সমস্ত বাহ্যিক ক্রেট স্পষ্টভাবে লেবেলযুক্ত এবং আন্তর্জাতিক লজিস্টিক মান মেনে চলে৷৷
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstationUtilisingourVCB
-
HighandLowVoltageSwitchgearACBMCCBVCB
 | পণ্যের মডেল | বর্তমান পরিসর | তিন-ফেজ মোটর |
| GV2-ME01C | 0.1–0.16A | - | |
| GV2-ME02C | 0.16–0.25A | - | |
| GV2-ME03C | 0.25-0.4A | - | |
| GV2-ME04C | 0.4-0.63A | - | |
| GV2-ME05C | 0.63–1A | - | |
| GV2-ME06C | 1-1.6A | 0.37KW | |
| GV2-ME07C | 1.6-2.5A | 0.75KW | |
| GV2-ME08C | 2.5-4A | 1.5KW | |
| GV2-ME10C | 4-6.3A | 2.2KW | |
| GV2-ME14C | 6-10A | 4KW | |
| GV2-ME16C | 9-14A | 5.5KW | |
| GV2-ME20C | 13-18A | 7.5KW | |
| GV2-ME21C | 17-23A | 11KW | |
| GV2-ME22C | 20-25A | 11KW | |
| GV2-ME32C | 24-32A | 15KW |
| মডেল | বর্তমান পরিসর | ট্রিপ কারেন্ট | সাপোর্টিং সংযুক্তি |
| GV2-ME01C | 0.1A~0.16A | 1.5A | সাইড মাউন্ট করা যোগাযোগ: GV-AE1 |
| GV2-ME02C | 0.16A~0.25A | 2.4A | |
| GV2-ME03C | 0.25A~0.4A | 5A | |
| GV2-ME04C | 0.4A~0.63A | 8A | |
| GV2-ME05C | 0.63A~1A | 13A | |
| GV2-ME06C | 1A~1.6A | 22.5A | |
| GV2-ME07C | 1.6A~2.5A | 33.5A | |
| GV2-ME08C | 2.5A~4A | 51A | |
| GV2-ME10C | 4A~6.3A | 78A | |
| GV2-ME14C | 6A~10A | 138A | |
| GV2-ME16C | 9A~14A | 170A | |
| GV2-ME20C | 13A~18A | 223A | |
| GV2-ME21C | 17A~23A | 327A | |
| GV2-ME22C | 20A~25A | 327A | |
| GV2-ME32C | 24A~32A | 416A |
তাপীয় চৌম্বক সুরক্ষা সহ GV2ME মোটর সার্কিট ব্রেকার
| 50/60Hz, AC-3 ক্লাস তিন-ফেজ মোটরের স্ট্যান্ডার্ড রেটেড পাওয়ার | হট রিলিজ সেটিং রেঞ্জ (A) |
ম্যাগনেটিক ট্রিপিং কারেন্ট আইডি ±20% (A) | আবরণ সহ বর্তমান (A) | মডেল | ওজন (কেজি) | |||
| 230V (kW) | 400V (kW) | 415V (kW) | 440V (kW) | |||||
| - | - | - | - | ০.১…০.১৬ | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | ০.১৬…০.২৫ | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | ০.২৫…০.৪০ | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | ০.৪০…০.৬৩ | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0.63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | ১…১.৬ | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | ১.৬…২.৫ | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | ২.৫…৪ | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | ৪…৬.৩ | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | ৬…১০ | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | ২৪…৩২ | 416 | 24 | GV2ME32C | 0.26 |
