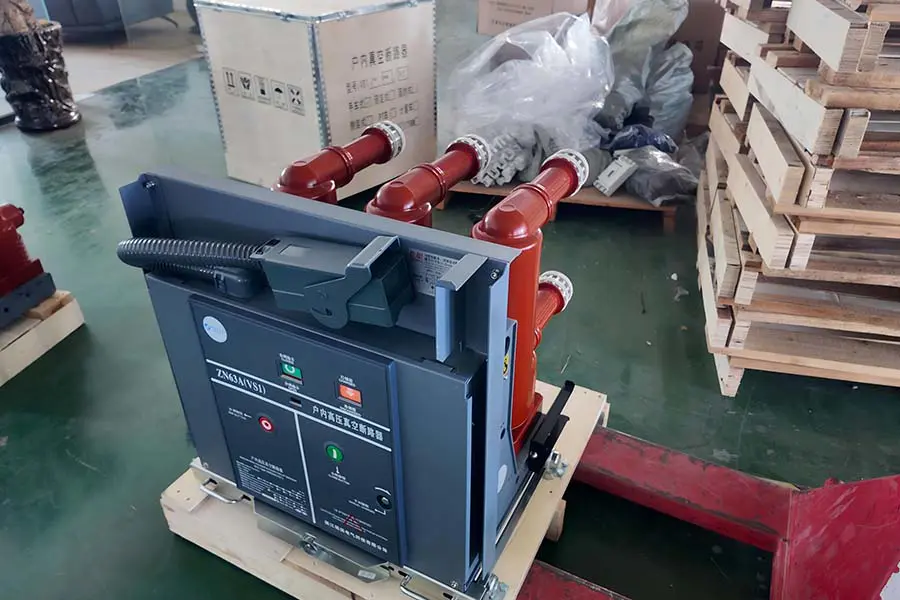

Name: MTHVX 12kV মিডিয়াম-ভোল্টেজ ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার, 630A–1250A
Rating: 5 (99 reviews)

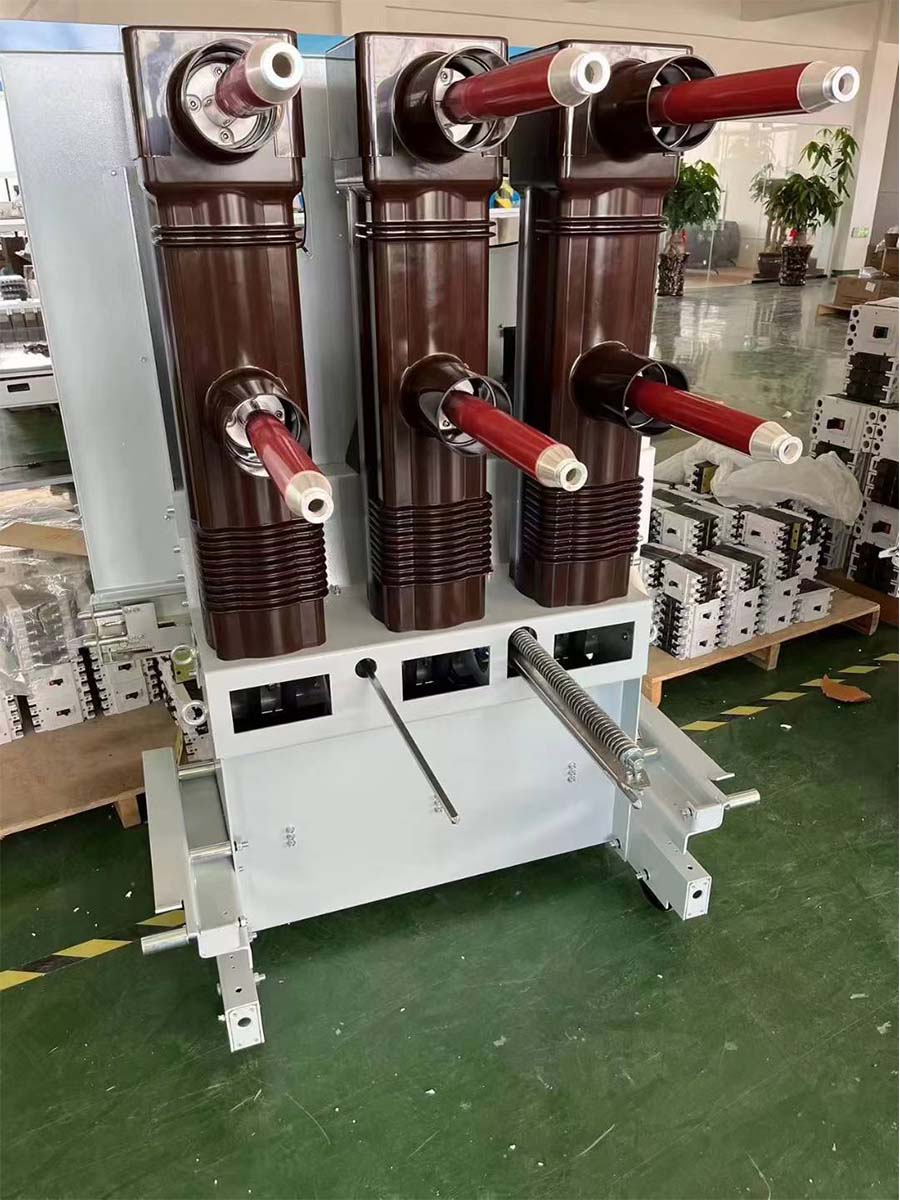

MTHVX 12kV মিডিয়াম-ভোল্টেজ ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার, 630A–1250A

বর্ণনা:

MINGTUO 12kV ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার (VCB) বিশেষভাবে মাঝারি-ভোল্টেজ সুইচগিয়ার অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যা শিল্প, বাণিজ্যিক এবং অবকাঠামোগত পাওয়ার সিস্টেমগুলির জন্য উচ্চ-কর্মক্ষমতা সুরক্ষা এবং নিয়ন্ত্রণ প্রদান করে। 1250A-এ রেট করা, এই ব্রেকারটি স্থির এবং ড্রআউট ইনস্টলেশন উভয়ের জন্যই উপযুক্ত, যা শক্তিশালী ফল্ট-বিঘ্নের ক্ষমতা, দীর্ঘ কর্মক্ষম জীবন এবং উন্নত নিরাপত্তা বৈশিষ্ট্য প্রদান করে। এর কমপ্যাক্ট এবং মডুলার ডিজাইন রক্ষণাবেক্ষণ এবং ইনস্টলেশন পদ্ধতি সহজ করার সময় নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

এই মাঝারি-ভোল্টেজ ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার নিরাপদ, নির্ভরযোগ্য, এবং দক্ষ বিদ্যুৎ বিতরণের জন্য একটি সম্পূর্ণ সমাধান প্রদান করে। এর নমনীয় ইনস্টলেশন, উন্নত ভ্যাকুয়াম বাধা প্রযুক্তি, দীর্ঘ পরিষেবা জীবন এবং ব্যাপক সুরক্ষা বৈশিষ্ট্যগুলি এটিকে বিস্তৃত শিল্প, বাণিজ্যিক এবং সমালোচনামূলক অবকাঠামো অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

অ্যাপ্লিকেশন:

MINGTUO VCB গুলি মাঝারি-ভোল্টেজ বৈদ্যুতিক সিস্টেমে অপরিহার্য উপাদান, যা বিভিন্ন পরিস্থিতিতে নিয়ন্ত্রণ এবং সুরক্ষা উভয়ই প্রদান করে:

বিদ্যুৎ উৎপাদন:

তাপ ও জলবিদ্যুৎ কেন্দ্রে জেনারেটর সুরক্ষা এবং আউটপুট নিয়ন্ত্রণ

সৌর এবং বায়ু শক্তি সিস্টেমের সাথে একীকরণ

উদ্ভিদ সরঞ্জামের জন্য সহায়ক শক্তি বিতরণ

ট্রান্সমিশন এবং ডিস্ট্রিবিউশন নেটওয়ার্ক:

সাবস্টেশন ফিডার এবং ডিস্ট্রিবিউশন ট্রান্সফরমার সুরক্ষা

রিং প্রধান ইউনিট এবং ইনডোর সুইচগিয়ার অ্যাপ্লিকেশন

শহুরে এবং শিল্প বিদ্যুৎ বিতরণে ত্রুটি বিচ্ছিন্নতা

শিল্প ব্যবস্থা:

ইস্পাত এবং উত্পাদন গাছপালা উচ্চ ক্ষমতা মোটর সুরক্ষা

রাসায়নিক সুবিধাগুলিতে ট্রান্সফরমার এবং রেকটিফায়ার সুরক্ষা

খনির কার্যক্রমে ভূগর্ভস্থ এবং পৃষ্ঠের শক্তি বিতরণ

অবকাঠামো এবং জনসেবা:

রেলওয়ে এবং মেট্রো ট্র্যাকশন পাওয়ার সাপ্লাই সিস্টেম

বিমানবন্দর, হাসপাতাল এবং ডেটা সেন্টার ব্যাকআপ পাওয়ার সুরক্ষা

শিল্প পার্ক এবং বাণিজ্যিক ভবন বিদ্যুৎ বিতরণ

কঠোর বা বিশেষ পরিবেশ:

অফশোর প্ল্যাটফর্ম বৈদ্যুতিক সিস্টেম

মরুভূমি খনির অপারেশন এবং চরম জলবায়ু ইনস্টলেশন

উচ্চ-উচ্চতার সাবস্টেশনগুলির জন্য শক্তিশালী, নির্ভরযোগ্য ব্রেকার প্রয়োজন

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

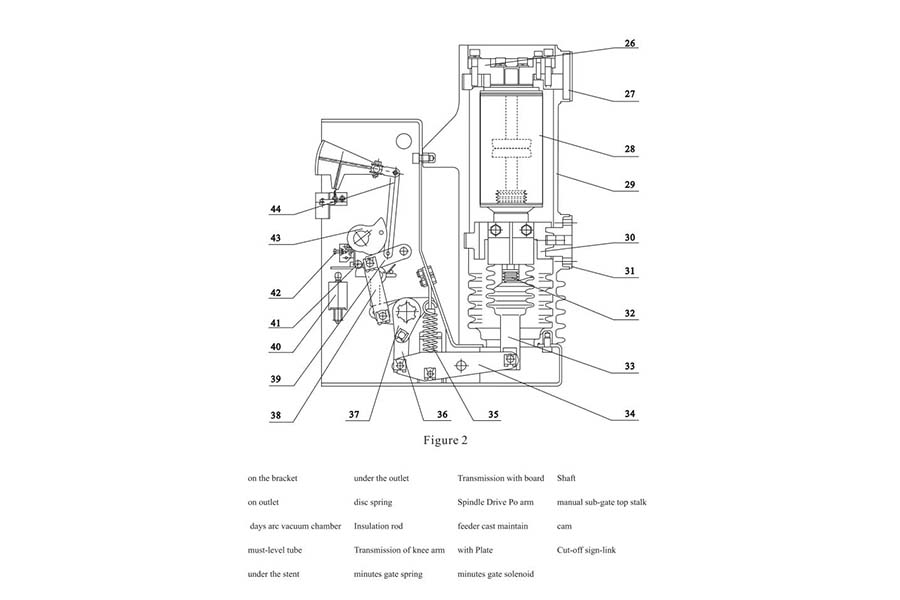

VCB Composition

স্বাভাবিক ক্রিয়াকলাপের অধীনে, ব্রেকারের প্রধান পরিচিতিগুলি বন্ধ থাকে, নিরবচ্ছিন্ন কারেন্ট প্রবাহের অনুমতি দেয়। ওভারলোড বা শর্ট-সার্কিট ইভেন্টের সময়, তাপ বা চৌম্বকীয় ট্রিপ প্রক্রিয়া সক্রিয় হয়। স্প্রিং মেকানিজম দ্রুত যোগাযোগ বিচ্ছেদ নিশ্চিত করে, একটি নিয়ন্ত্রিত বৈদ্যুতিক চাপ তৈরি করে। এই চাপটি অবিলম্বে ভ্যাকুয়াম ইন্টারপ্টারে নির্দেশিত হয়, যেখানে এটি ঠান্ডা, বিভক্ত এবং নির্বাপিত হয়। এই প্রক্রিয়াটি ত্রুটিপূর্ণ বিভাগকে বিচ্ছিন্ন করে, ডাউনস্ট্রিম সরঞ্জামকে রক্ষা করে এবং সামগ্রিক সিস্টেমের ক্ষতি প্রতিরোধ করে। ফলাফল হল দ্রুত ফল্ট ক্লিয়ারেন্স, নিরাপদ অপারেশন, এবং ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজনীয়তা।

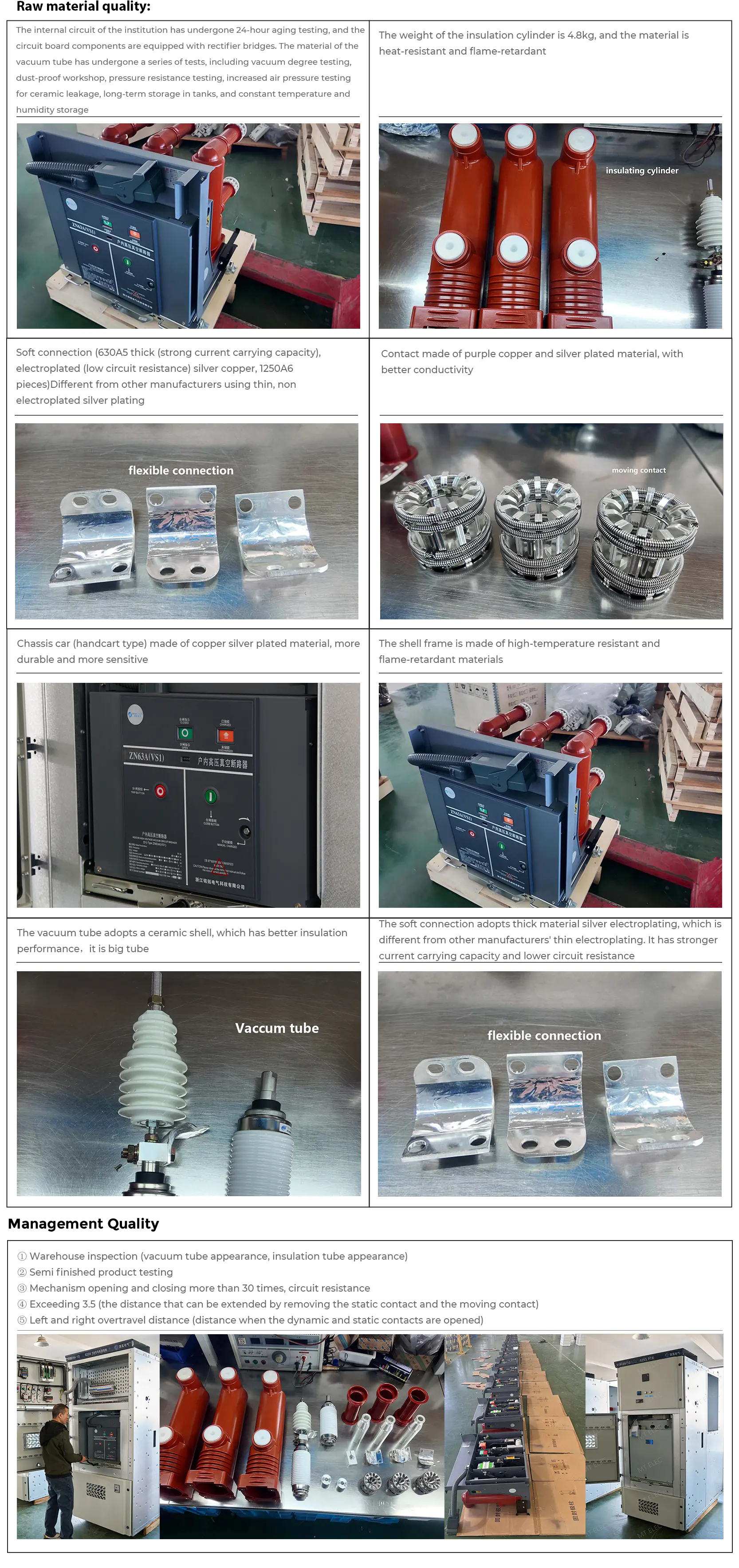

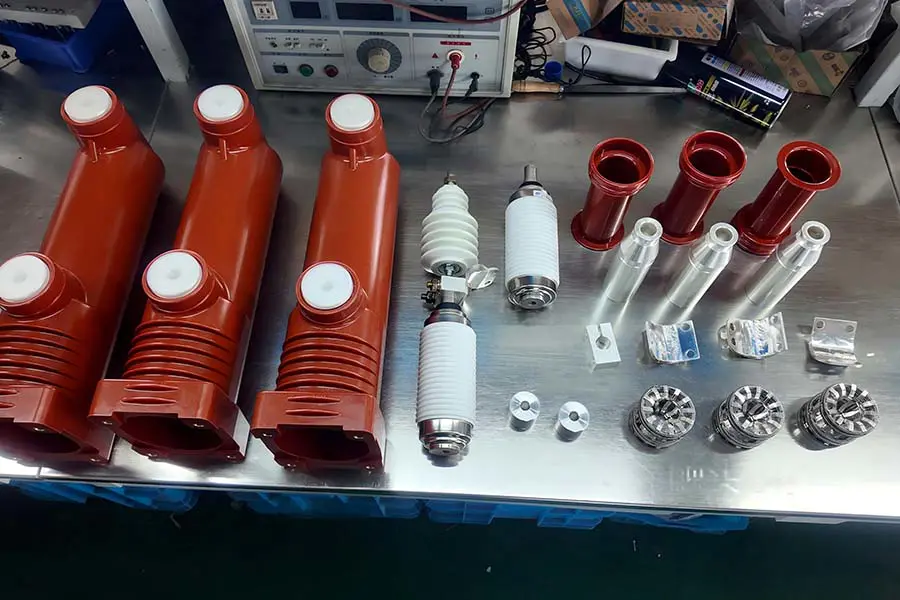

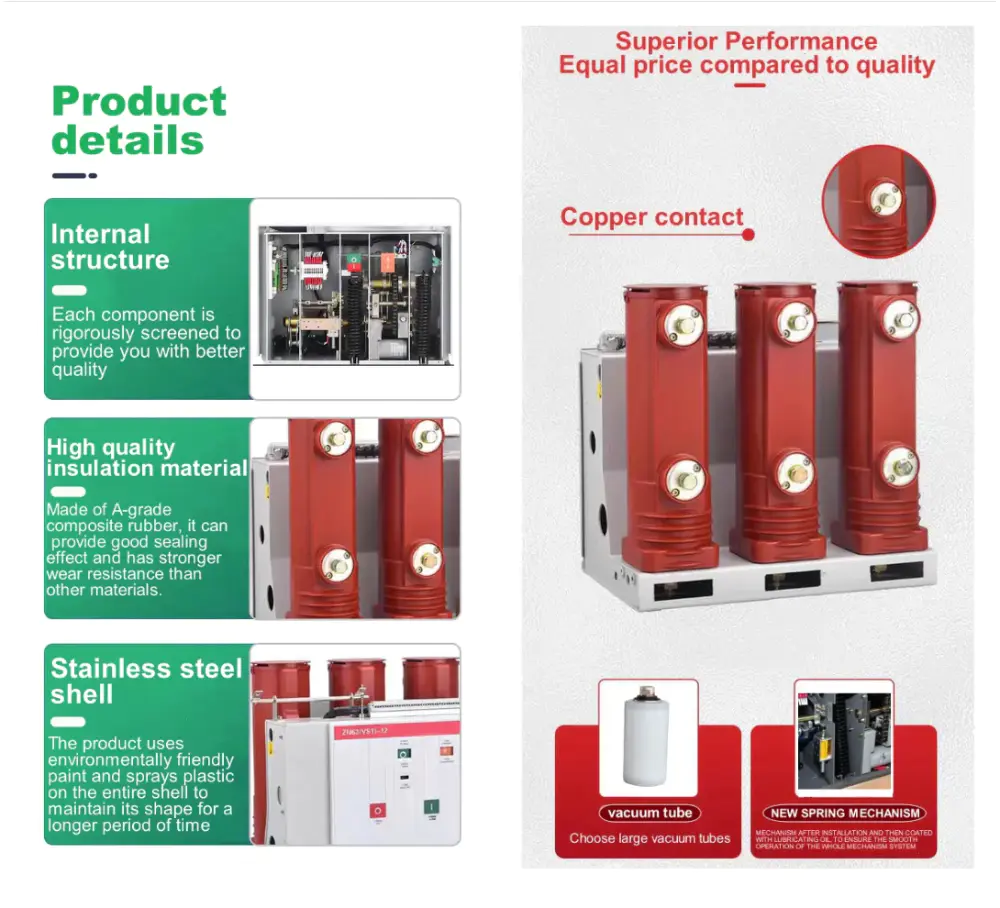

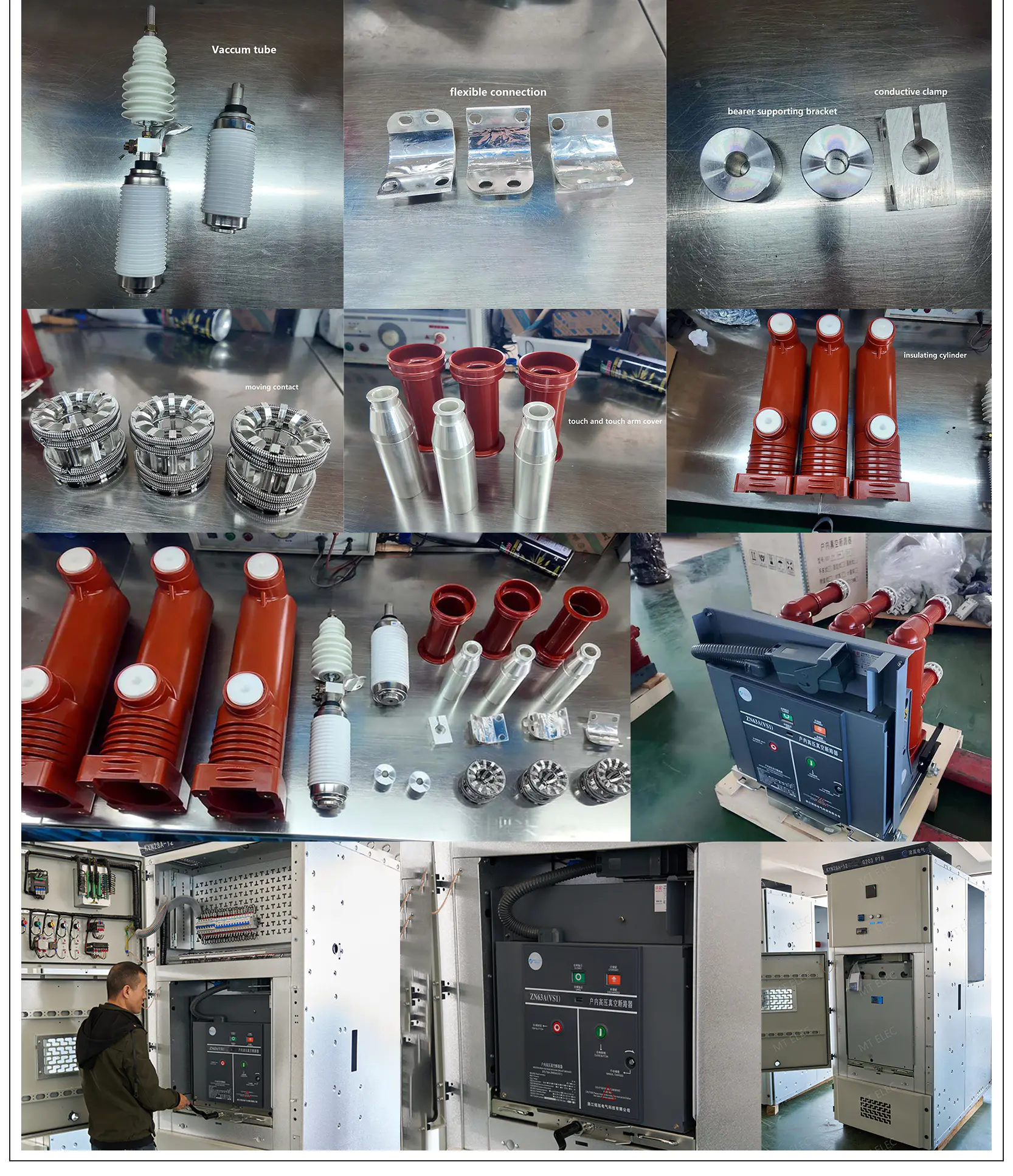

পণ্যের আনুষাঙ্গিক

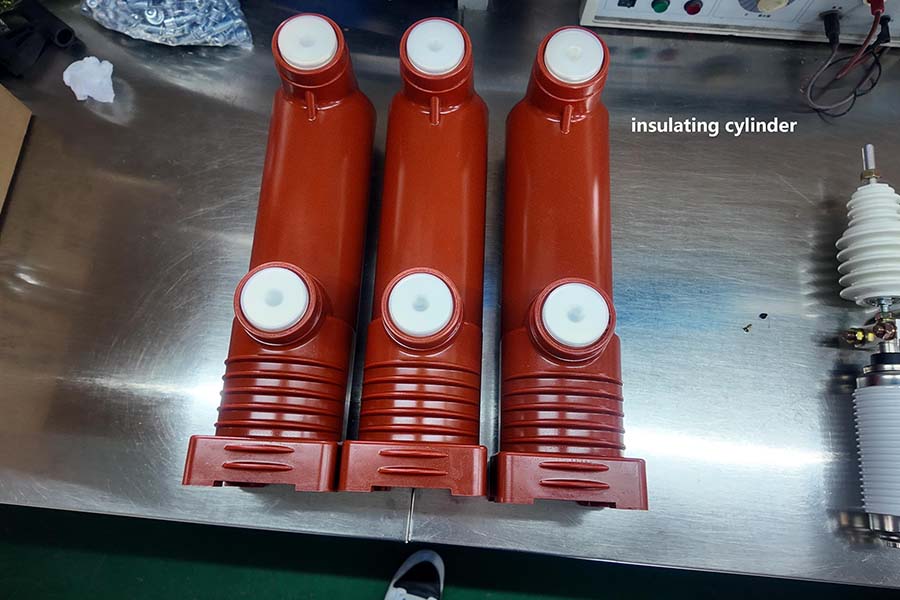

Insulating Cylinder
Main Product

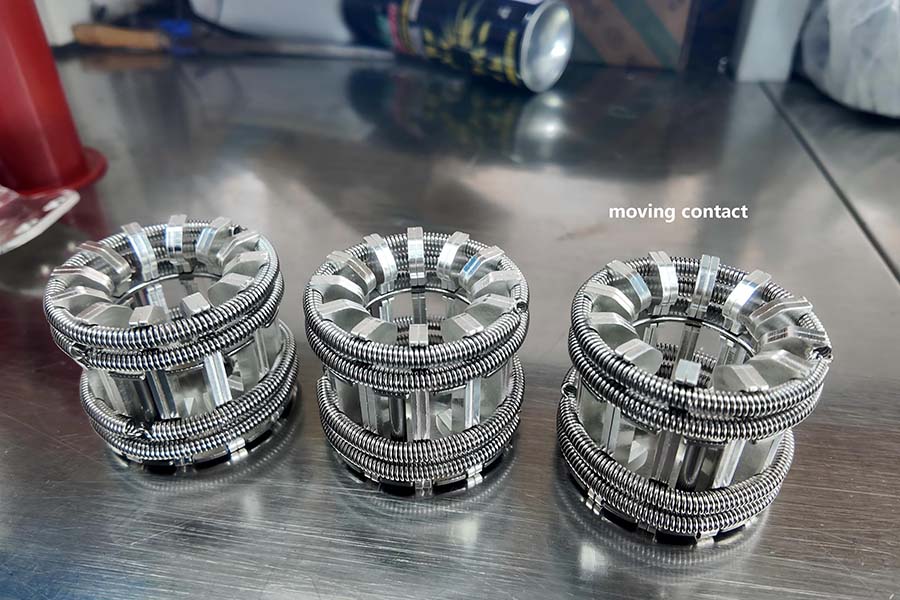

Moving Contact

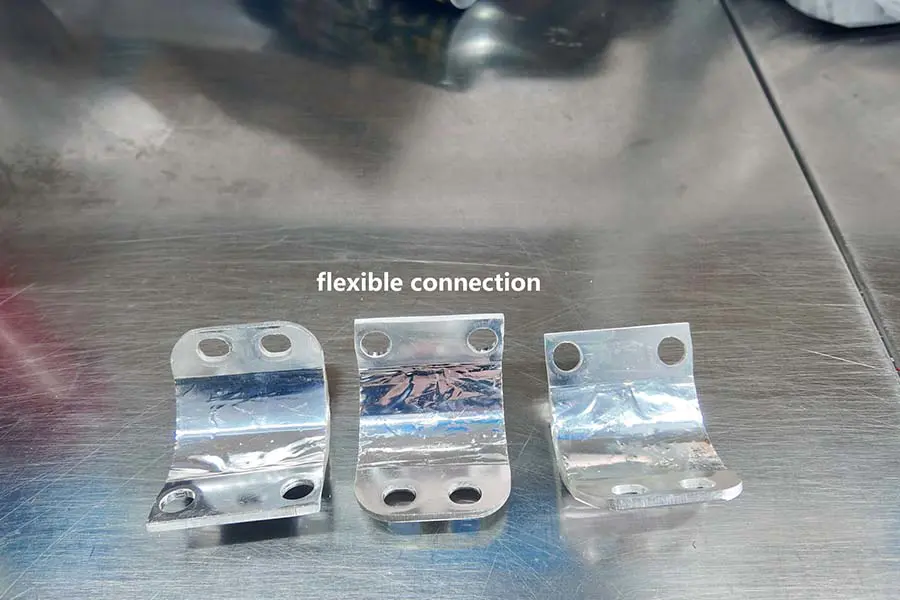

Flexible Connection

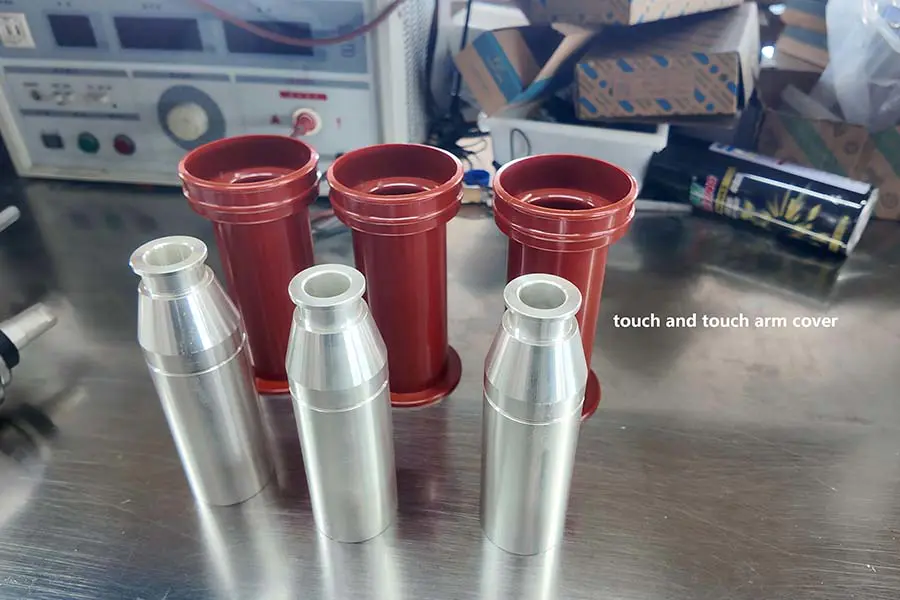

Touch And Touch Arm Cover

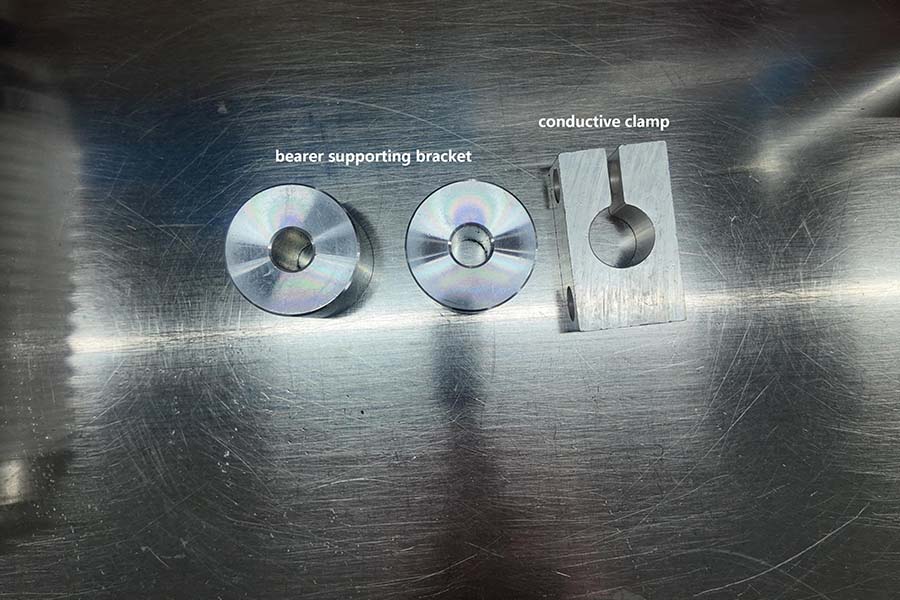

Bearer Supporting Bracket
Insulating Cylinder

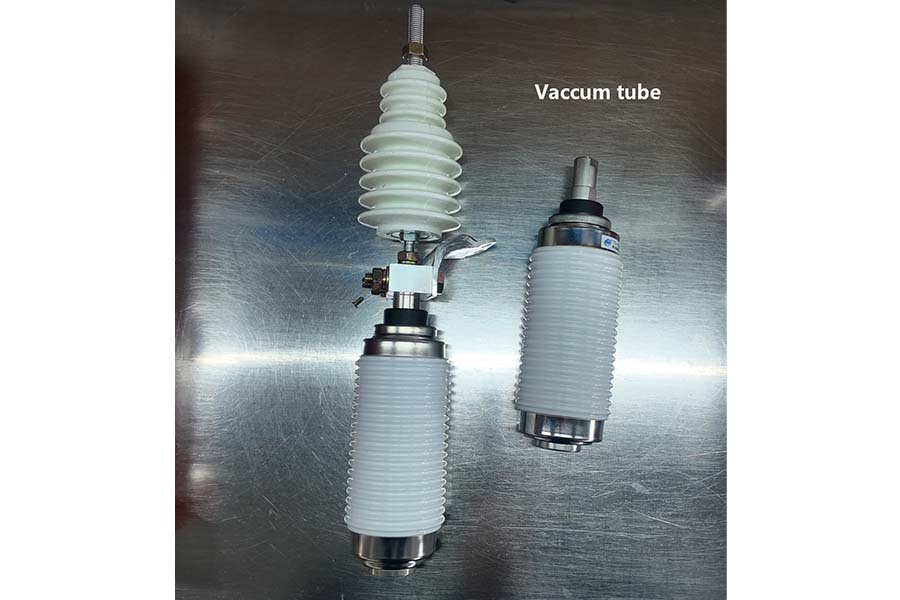

Vaccum Tube

Withstand Voltage Test

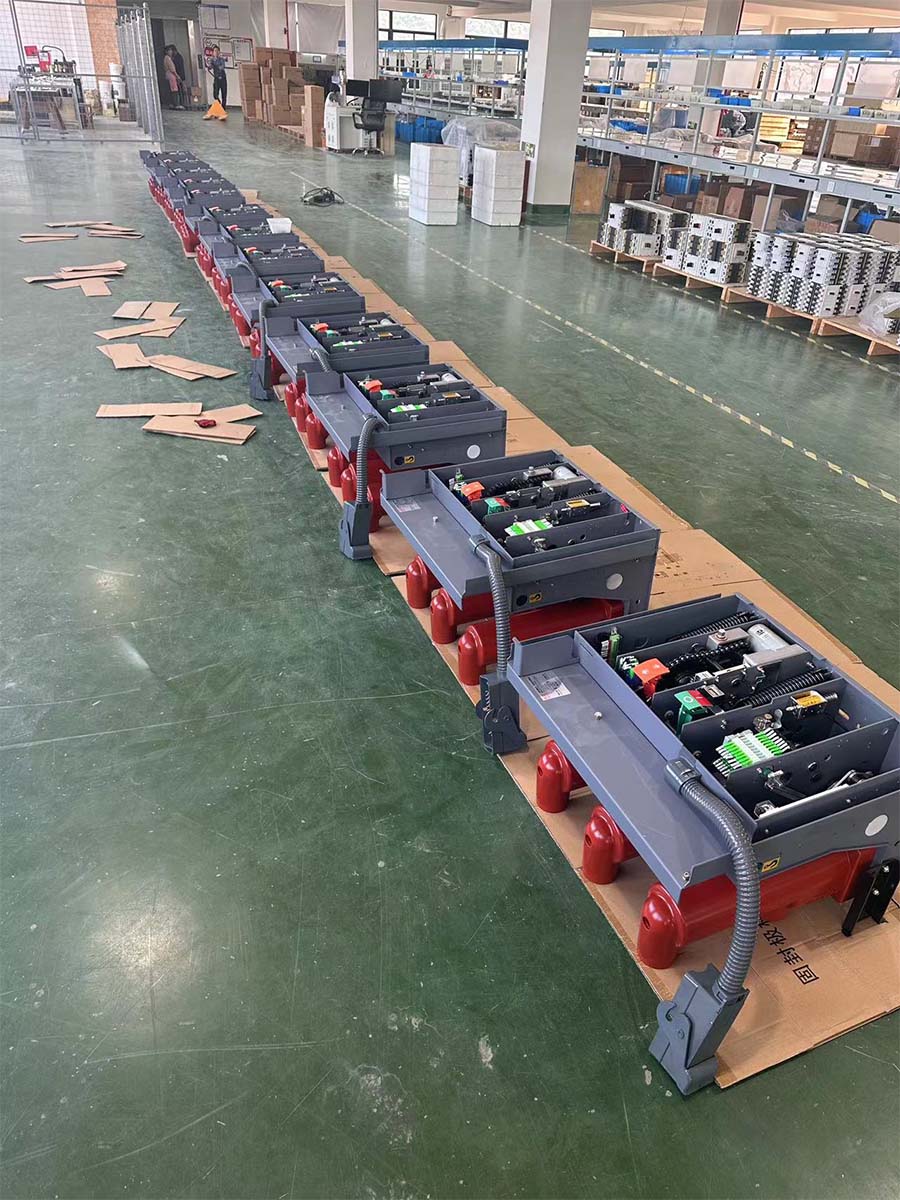

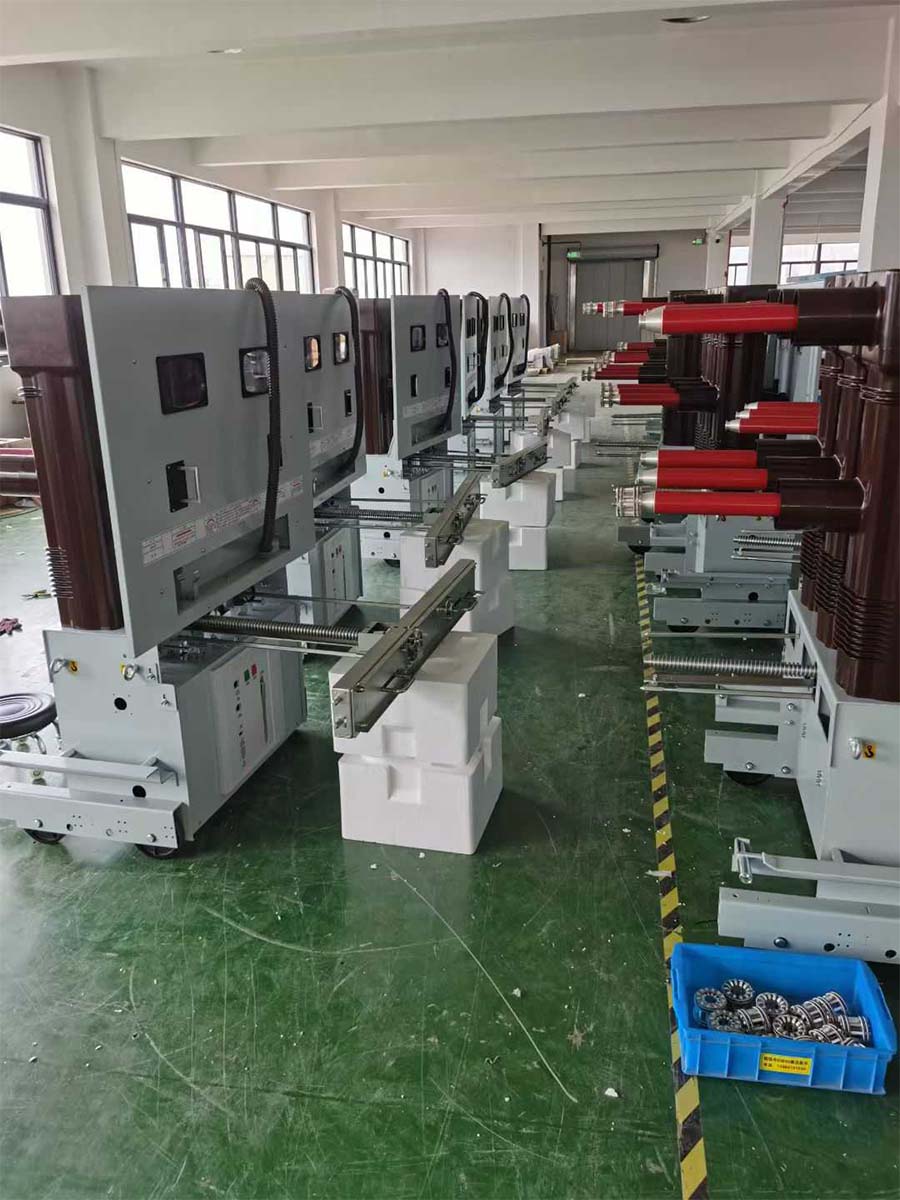

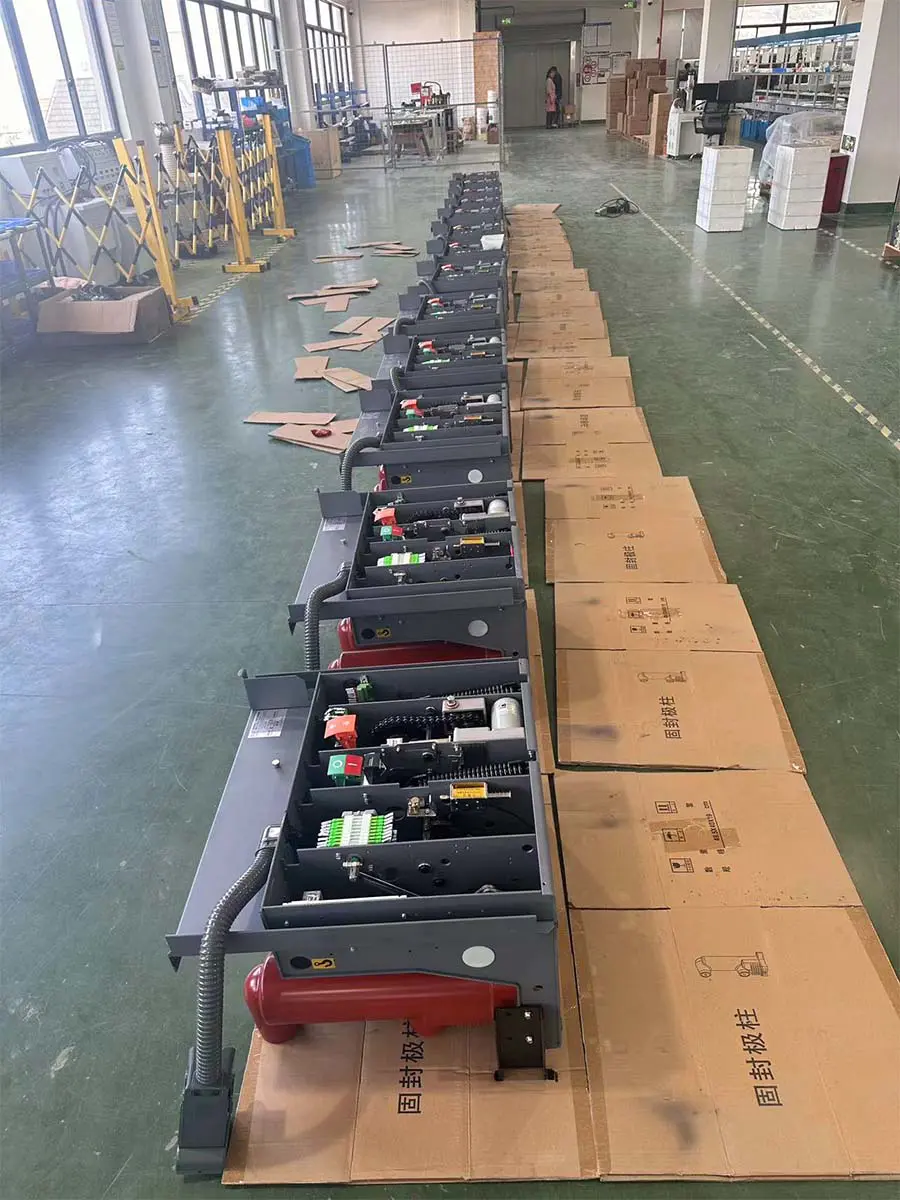

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
VCB Composition

পরিবহন নিরাপত্তা নিশ্চিত করতে, আমাদের বৈদ্যুতিক পণ্যগুলি চাঙ্গা কাঠের ক্রেটে রপ্তানি করা হয়। ক্রেটগুলি তাপ চিকিত্সা করে এবং ISPM-15 চিহ্ন বহন করে, যা দ্রুত কাস্টমস ক্লিয়ারেন্স সক্ষম করে। উত্থিত বেস ডিজাইন ফর্কলিফ্ট অপারেশনের সুবিধা দেয়, যখন অভ্যন্তরীণ শক-শোষণকারী বেঁধে দেওয়া পণ্যগুলি অক্ষত অবস্থায় পৌঁছানো নিশ্চিত করে। সমস্ত বাহ্যিক ক্রেট স্পষ্টভাবে লেবেলযুক্ত এবং আন্তর্জাতিক লজিস্টিক মান মেনে চলে৷৷

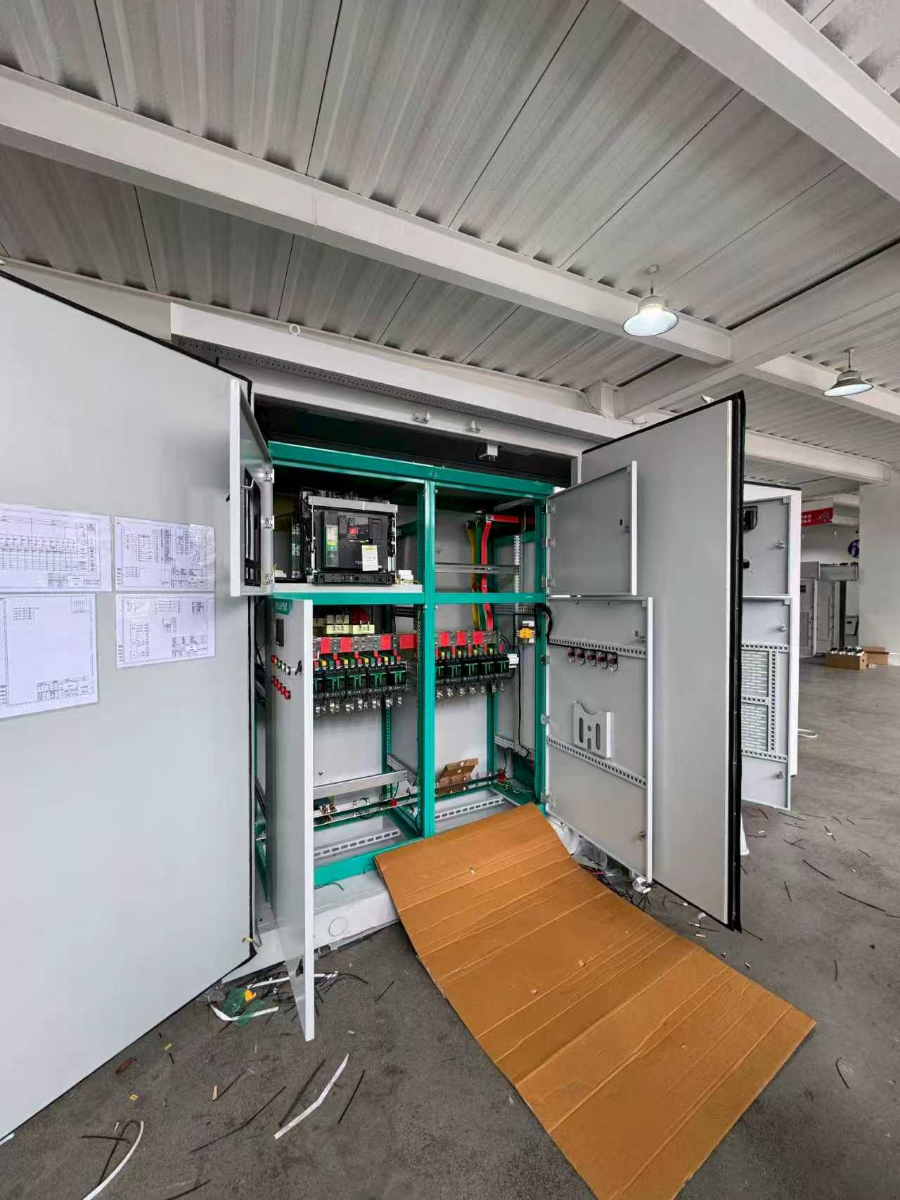

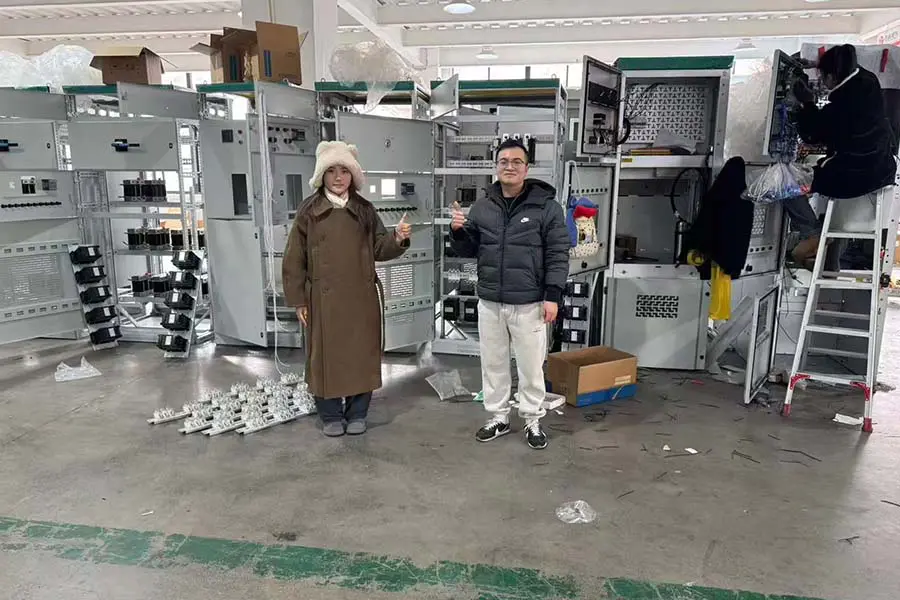

High and Low Voltage Switchgear (ACB, MCCB, VCB)

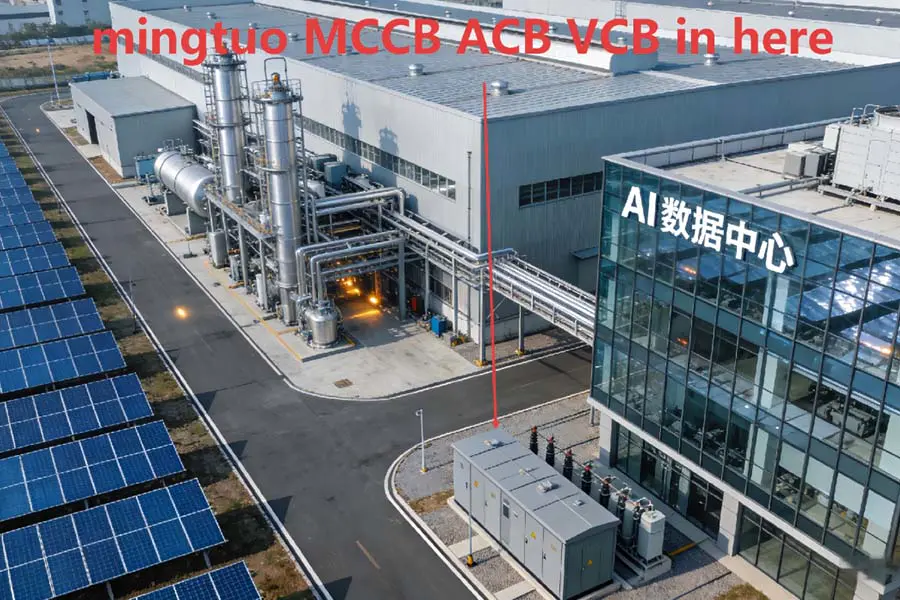

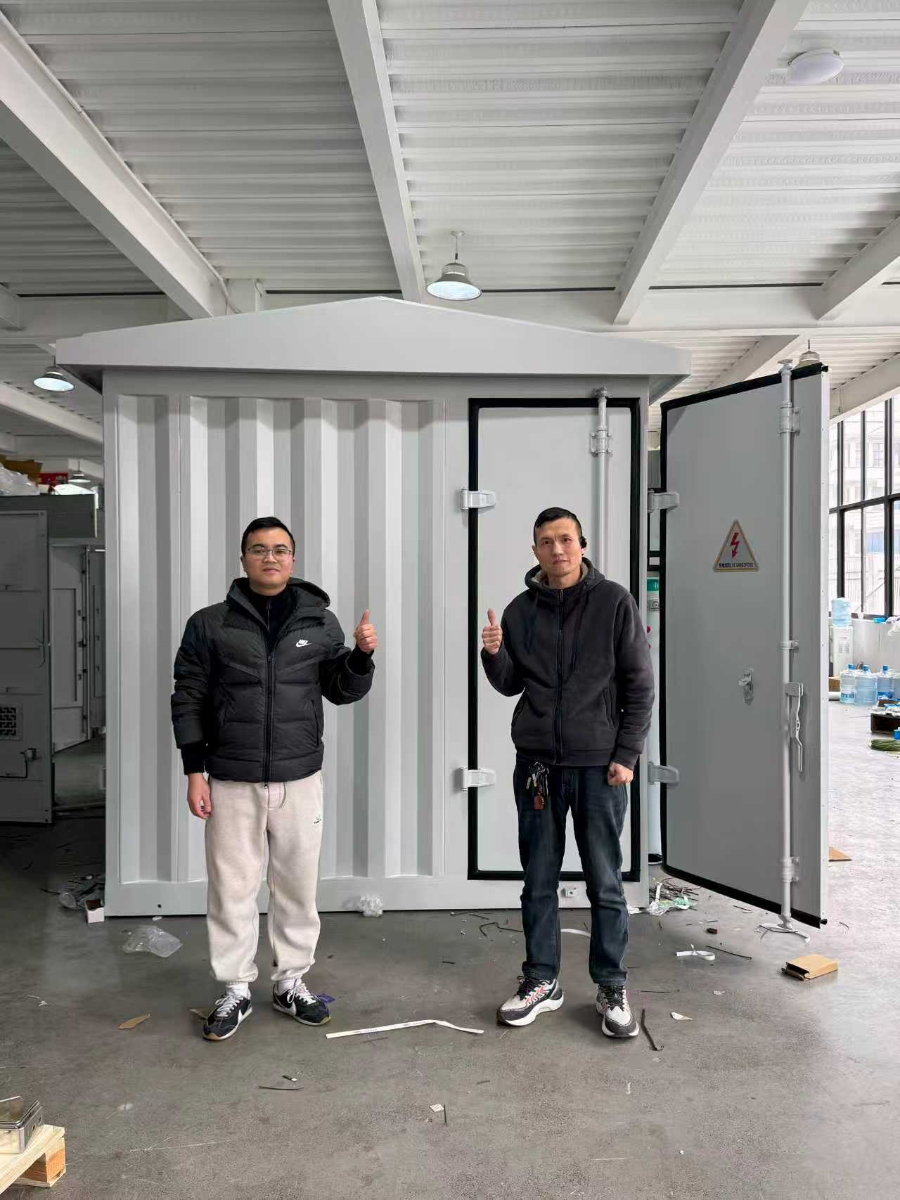

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

না	আইটেম	ইউনিট	মান গণনা
1	রেট করা ভোল্টেজ	-	12 24 35
2	রেট করা ভোল্টেজ (short-term frequency tolerance 1min)	কেভি	42
3	রেট করা ভোল্টেজ tolerance lightning shocks peak	-	75
4	রেটেড ফ্রিকোয়েন্সি	Hz	50
5	রেট করা বর্তমান	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250, 1600, 2000, 2500, 3150, 4000
6	রেট শর্ট ওপেন সার্কিট বর্তমান	kA	20/25, 31.5, 40
7	রেট করা ভোল্টেজ short tolerance	kA	20/25, 31.5, 40
8	রেট করা স্বল্প সময়কাল	s	4
9	রেট করা বর্তমান peak tolerance	kA	50/63, 80, 100
10	রেট শর্ট সার্কিট বর্তমান বন্ধ	kA	50/63, 80, 100
11	সেকেন্ডারি সার্কিট ফ্রিকোয়েন্সি ভোল্টেজ সহনশীলতা 1 মিনিট)	V	2000
12	রেটেড সিঙ্গেলব্যাক ক্যাপাসিটর সেট ওপেন সার্কিট কারেন্ট	A	630/400 (40kA 800/400)
13	রেটেড ক্যাপাসিটর সেট বন্ধ স্রোত	kA	12.5 (ফ্রিকোয়েন্সি 1000Hz এর বেশি নয়)
14	ব্রেক-ব্রেক সময় (রেট ভোল্টেজ)	ms	≤50
15	ফিডার সময় (রেট ভোল্টেজ)	ms	≤100
16	যান্ত্রিক জীবন	-	20000
17	রেট করা বর্তমান open circuit times (life)	সুইচিং	20000
18	রেট শর্ট সার্কিট বর্তমান খোলা সার্কিট	-	50(40kA≤30)
19	গতিশীল এবং স্ট্যাটিক যোগাযোগ পরিধান বেধ অনুমতি দেয়	মিমি	3
20	রেট করা অপারেটিং ভোল্টেজ ফিডার	-	-
21	রেট করা ভোল্টেজ break-brake operations	V	AC110/220 DC110/220
22	স্টোরেজ মোটর রেটেড ভোল্টেজ	-	-
23	স্টোরেজ মোটর পাওয়ার রেটিং	W	70
24	স্টোরেজ সময়	s	≤10
25	যোগাযোগ খোলার দূরত্ব	মিমি	11 ± 1
26	সুপার-ট্রিপ	-	3.5 ± 0.5
27	বন্ধ যোগাযোগ বাউন্স সময়	ms	≤240(A≤3)
28	তিন-ফেজ পয়েন্ট, যৌন বিভিন্ন পর্যায়ে বন্ধ	-	≤2
29	গড় গেট গতি (যোগাযোগ বিচ্ছেদ-6 মিমি)	m/s	0.9-1.2
30	গড় বন্ধের গতি (6 মিমি-যোগাযোগ বন্ধ)	m/s	0.5-0.8
31	নেতৃস্থানীয় বৈদ্যুতিক সার্কিট প্রতিরোধের	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	যোগাযোগকারী ফিডার যোগাযোগের চাপ	N	2000±200(2000A)、2400±200(25kA) 3100±200(31.5kA)、4250±250(40kA)
33	রেট করা অপারেটিং সিকোয়েন্স	-	পয়েন্ট - 0.3s - এবং পয়েন্ট 180- এবং -
