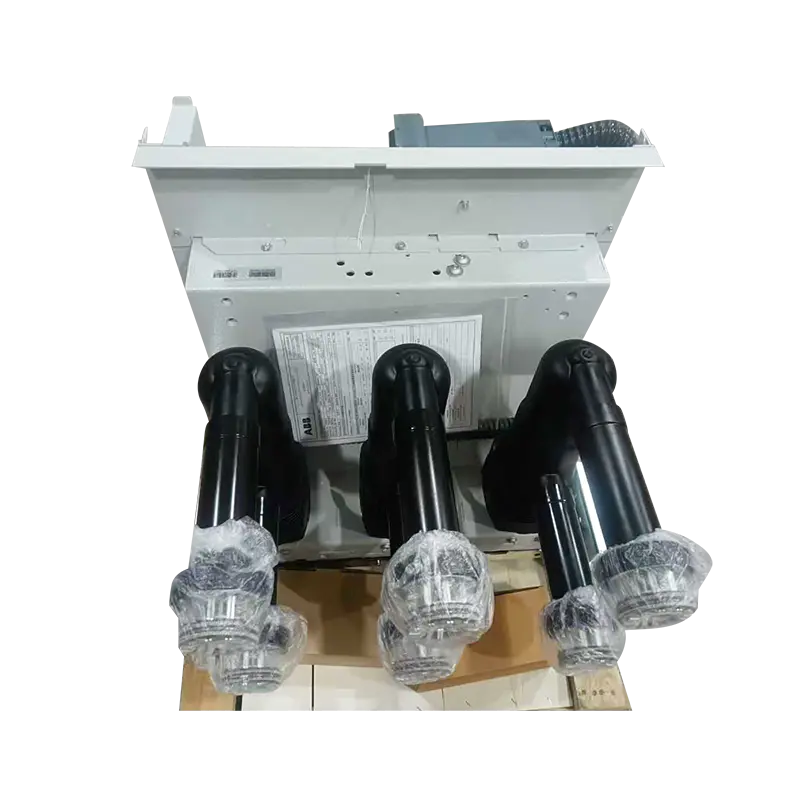

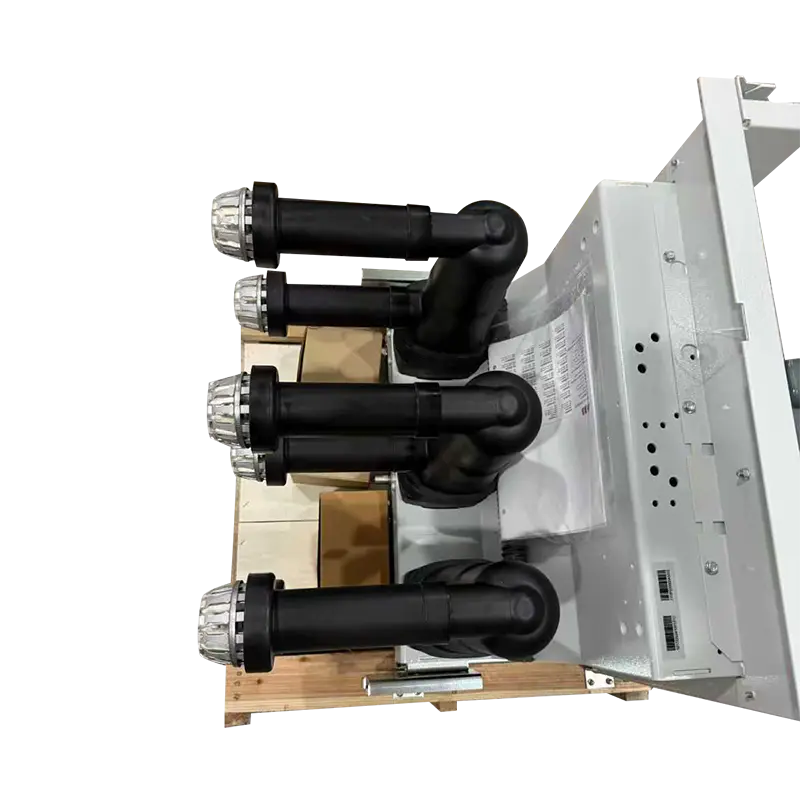

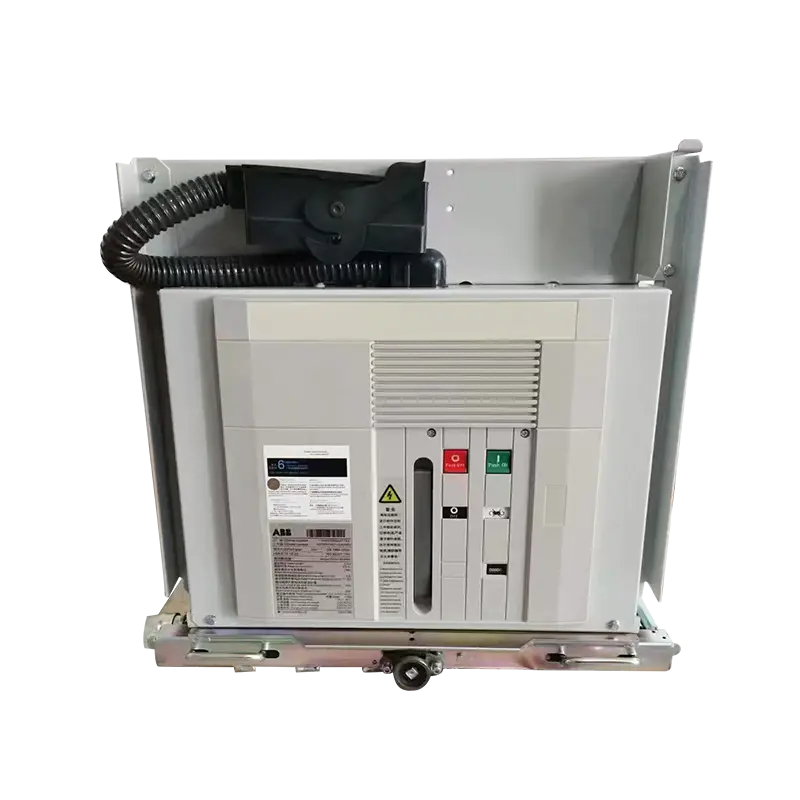

পাইকারি VD4 12kV মাঝারি-ভোল্টেজ ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার, 630A–1250A
বাড়ি / পণ্য / ভ্যাকুয়াম সার্কিট ব্রেকার / ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার / VD4 12kV মাঝারি-ভোল্টেজ ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার, 630A–1250A
- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
- VCB Composition
স্বাভাবিক অবস্থার অধীনে, অবিচ্ছিন্ন বর্তমান প্রবাহের অনুমতি দেওয়ার জন্য প্রধান পরিচিতিগুলি বন্ধ থাকে। ওভারকারেন্ট বা শর্ট-সার্কিট সনাক্ত করার পরে, স্প্রিং মেকানিজম দ্রুত পরিচিতিগুলিকে আলাদা করে দেয়, ভ্যাকুয়াম ইন্টারপ্টারের মধ্যে থাকা একটি চাপ তৈরি করে। চাপটি ঠাণ্ডা এবং নিভে যায়, ত্রুটিপূর্ণ সার্কিটকে নিরাপদে বিচ্ছিন্ন করে এবং ডাউনস্ট্রিম সরঞ্জামের ক্ষতি প্রতিরোধ করে। এটি উচ্চ কর্মক্ষম নির্ভরযোগ্যতা এবং ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজনীয়তা নিশ্চিত করে।
 |  |
পণ্যের আনুষাঙ্গিক
Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact
Main Product
Insulating Cylinder
Vaccum Tube

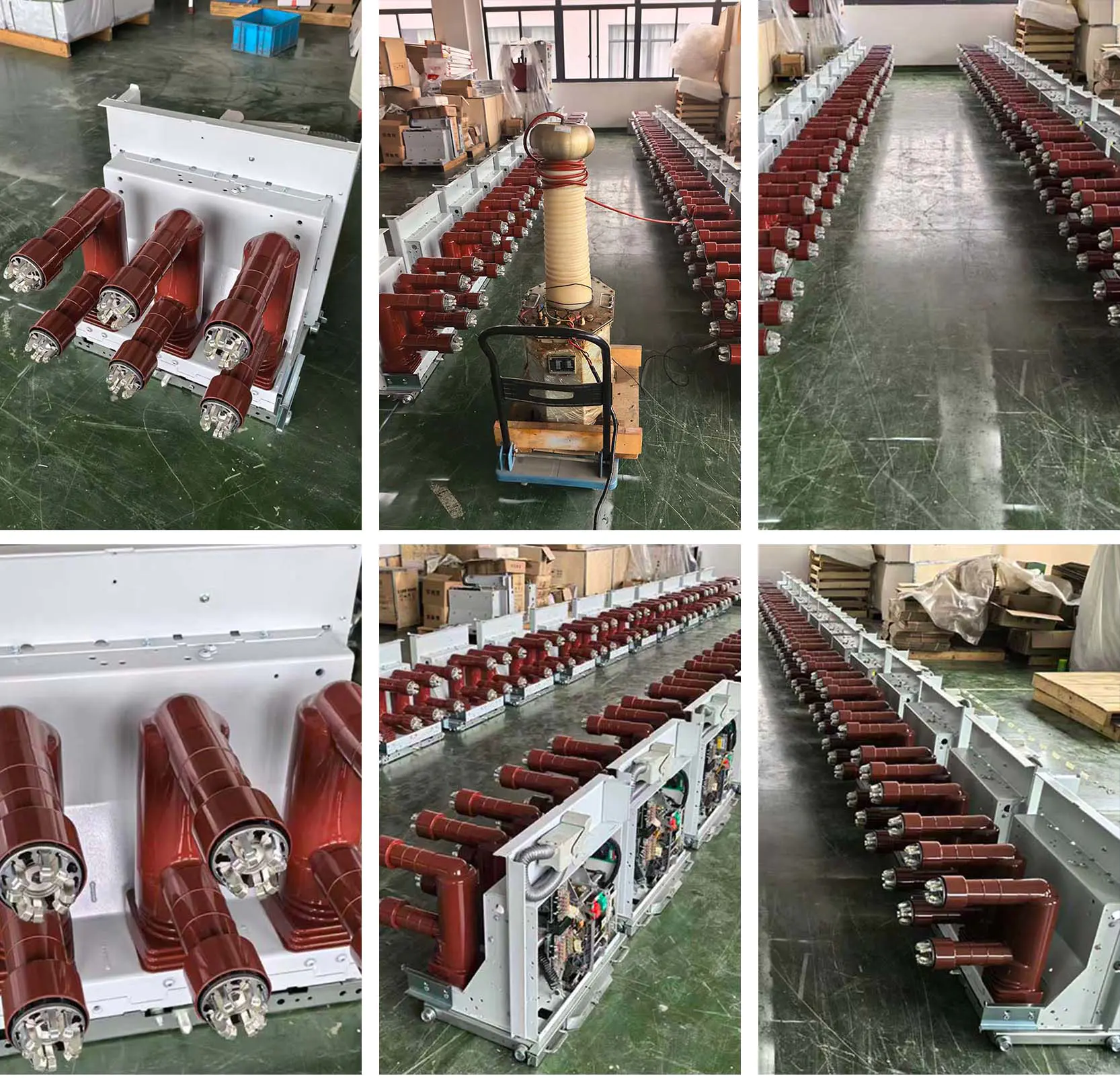

- Withstand Voltage Test
- Product Debugging
- Product Debugging
- Product Debugging
- Product Debugging
- Withstand Voltage Test
- Mechanical Characteristic Testing
- Product Debugging
- Test the opening and closing speed, time, synchron
- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
পরিবহন নিরাপত্তা নিশ্চিত করতে, আমাদের বৈদ্যুতিক পণ্যগুলি চাঙ্গা কাঠের ক্রেটে রপ্তানি করা হয়। ক্রেটগুলি তাপ চিকিত্সা করে এবং ISPM-15 চিহ্ন বহন করে, যা দ্রুত কাস্টমস ক্লিয়ারেন্স সক্ষম করে। উত্থিত বেস ডিজাইন ফর্কলিফ্ট অপারেশনের সুবিধা দেয়, যখন অভ্যন্তরীণ শক-শোষণকারী বেঁধে দেওয়া পণ্যগুলি অক্ষত অবস্থায় পৌঁছানো নিশ্চিত করে। সমস্ত বাহ্যিক ক্রেট স্পষ্টভাবে লেবেলযুক্ত এবং আন্তর্জাতিক লজিস্টিক মান মেনে চলে৷৷
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| না | আইটেম | ইউনিট | মান গণনা |
| 1 | রেট করা ভোল্টেজ | - | 12 24 35 |
| 2 | রেট করা ভোল্টেজ (short-term frequency tolerance 1min) | কেভি | 42 |
| 3 | রেট করা ভোল্টেজ tolerance lightning shocks peak | - | 75 |
| 4 | রেটেড ফ্রিকোয়েন্সি | Hz | 50 |
| 5 | রেট করা বর্তমান | A | 630, 1250 |
| 630, 1250、1600、2000、2500、3150 | |||
| 1250, 1600, 2000, 2500, 3150, 4000 | |||
| 6 | রেট শর্ট ওপেন সার্কিট বর্তমান | kA | 20/25, 31.5, 40 |
| 7 | রেট করা ভোল্টেজ short tolerance | kA | 20/25, 31.5, 40 |
| 8 | রেট করা স্বল্প সময়কাল | s | 4 |
| 9 | রেট করা বর্তমান peak tolerance | kA | 50/63, 80, 100 |
| 10 | রেট শর্ট সার্কিট বর্তমান বন্ধ | kA | 50/63, 80, 100 |
| 11 | সেকেন্ডারি সার্কিট ফ্রিকোয়েন্সি ভোল্টেজ সহনশীলতা 1 মিনিট) | V | 2000 |
| 12 | রেটেড সিঙ্গেলব্যাক ক্যাপাসিটর সেট ওপেন সার্কিট কারেন্ট | A | 630/400 (40kA 800/400) |
| 13 | রেটেড ক্যাপাসিটর সেট বন্ধ স্রোত | kA | 12.5 (ফ্রিকোয়েন্সি 1000Hz এর বেশি নয়) |
| 14 | ব্রেক-ব্রেক সময় (রেট ভোল্টেজ) | ms | ≤50 |
| 15 | ফিডার সময় (রেট ভোল্টেজ) | ms | ≤100 |
| 16 | যান্ত্রিক জীবন | - | 20000 |
| 17 | রেট করা বর্তমান open circuit times (life) | সুইচিং | 20000 |
| 18 | রেট শর্ট সার্কিট বর্তমান খোলা সার্কিট | - | 50(40kA≤30) |
| 19 | গতিশীল এবং স্ট্যাটিক যোগাযোগ পরিধান বেধ অনুমতি দেয় | মিমি | 3 |
| 20 | রেট করা অপারেটিং ভোল্টেজ ফিডার | - | - |
| 21 | রেট করা ভোল্টেজ break-brake operations | V | AC110/220 DC110/220 |
| 22 | স্টোরেজ মোটর রেটেড ভোল্টেজ | - | - |
| 23 | স্টোরেজ মোটর পাওয়ার রেটিং | W | 70 |
| 24 | স্টোরেজ সময় | s | ≤10 |
| 25 | যোগাযোগ খোলার দূরত্ব | মিমি | 11 ± 1 |
| 26 | সুপার-ট্রিপ | - | 3.5 ± 0.5 |
| 27 | বন্ধ যোগাযোগ বাউন্স সময় | ms | ≤240(A≤3) |
| 28 | তিন-ফেজ পয়েন্ট, যৌন বিভিন্ন পর্যায়ে বন্ধ | - | ≤2 |
| 29 | গড় গেট গতি (যোগাযোগ বিচ্ছেদ-6 মিমি) | m/s | 0.9-1.2 |
| 30 | গড় বন্ধের গতি (6 মিমি-যোগাযোগ বন্ধ) | m/s | 0.5-0.8 |
| 31 | নেতৃস্থানীয় বৈদ্যুতিক সার্কিট প্রতিরোধের | μΩ | ≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400) |
| 32 | যোগাযোগকারী ফিডার যোগাযোগের চাপ | N | 2000±200(2000A)、2400±200(25kA) 3100±200(31.5kA)、4250±250(40kA) |
| 33 | রেট করা অপারেটিং সিকোয়েন্স | - | পয়েন্ট - 0.3s - এবং পয়েন্ট 180- এবং - |
