বর্ণনা:

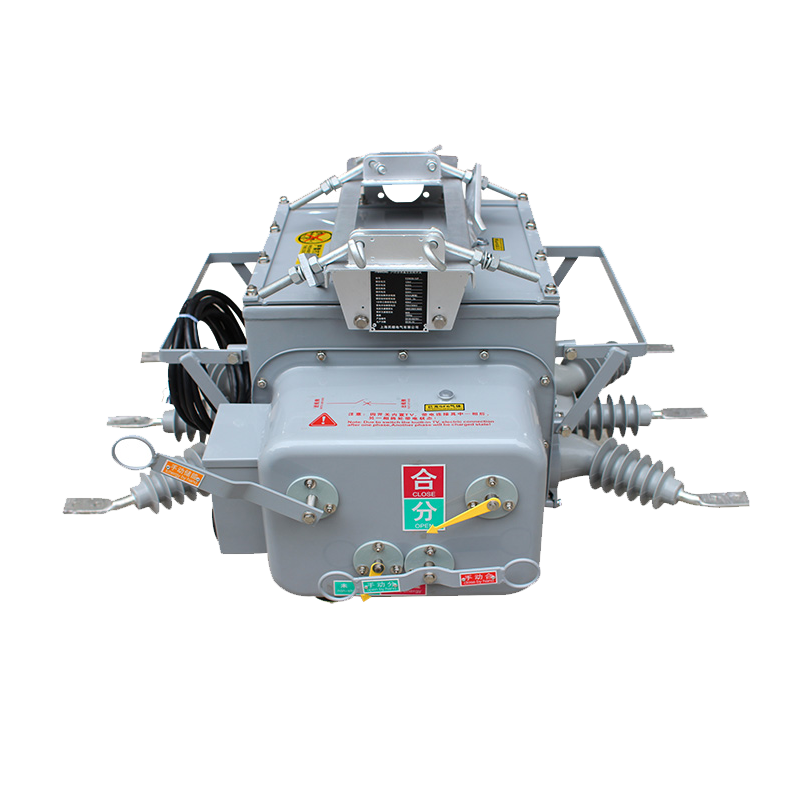

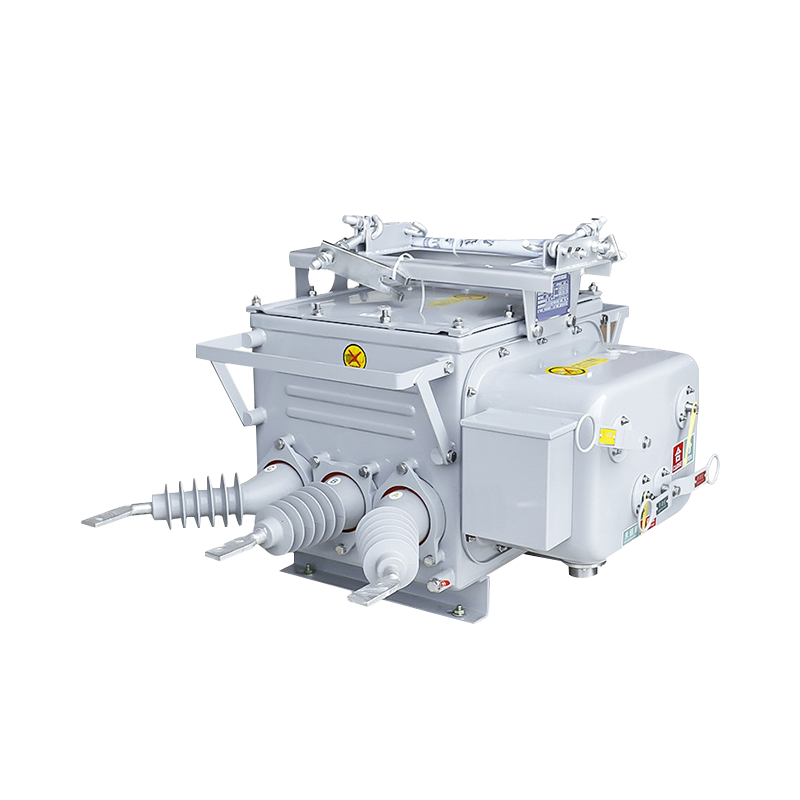

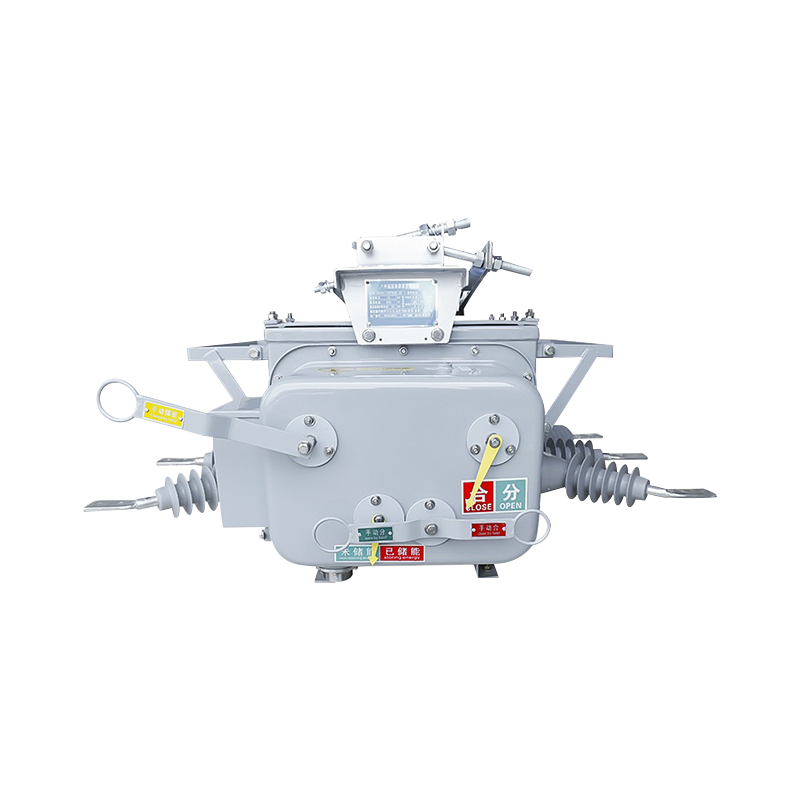

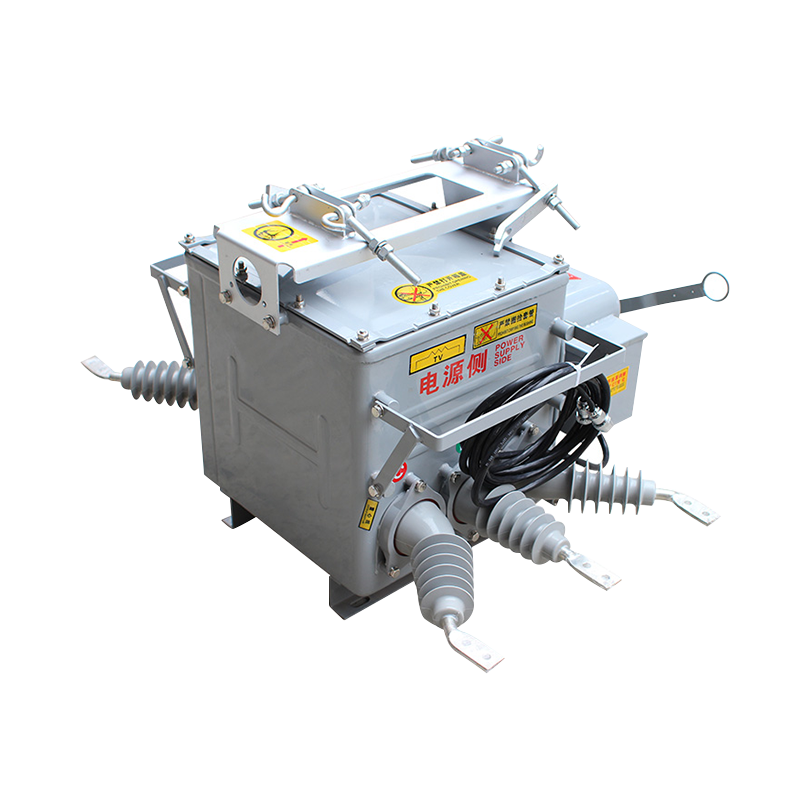

এই পণ্যটি একটি 12kV উচ্চ-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার যা বিশেষভাবে আউটডোর পাওয়ার ডিস্ট্রিবিউশনের জন্য ডিজাইন করা হয়েছে, যা সাধারণত "ওয়াচডগ" সার্কিট ব্রেকার হিসাবে পরিচিত৷ এর মূল ফাংশনটি পাওয়ার লাইনের দায়বদ্ধতার সীমানা পয়েন্টে (সাধারণত গ্রিডে ব্যবহারকারীর অ্যাক্সেসের সূচনা পয়েন্ট) ইনস্টল করা, বুদ্ধিমত্তার সাথে ব্যবহারকারীর দিকের ত্রুটিগুলিকে বিচ্ছিন্ন করা, সমগ্র ব্যাকবোন গ্রিডকে প্রসারিত এবং প্রভাবিত করা থেকে সমস্যাগুলি প্রতিরোধ করা, যার ফলে বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা ব্যাপকভাবে উন্নত হয়।
পণ্যের মূল পয়েন্টগুলি নিম্নরূপ:
বেসিক পজিশনিং এবং প্রযুক্তি: এটি একটি বহিরঙ্গন উচ্চ-ভোল্টেজ বৈদ্যুতিক যন্ত্র যা 12kV এর রেটযুক্ত ভোল্টেজ এবং 50Hz এর ফ্রিকোয়েন্সি সহ। এটি কারেন্ট বন্ধ করার জন্য একটি ভ্যাকুয়াম আর্ক এক্সটিংগুইশিং চেম্বার গ্রহণ করে এবং উন্নত এবং নির্ভরযোগ্য প্রযুক্তি সহ সামগ্রিক নিরোধক মাধ্যম হিসাবে SF6 গ্যাস ব্যবহার করে।
মূল ফাংশন এবং মান: প্রধানত লোড কারেন্ট, ওভারলোড কারেন্ট এবং শর্ট-সার্কিট কারেন্টকে বিভাজন এবং একত্রিত করার জন্য ব্যবহৃত হয়। ডিস্ট্রিবিউশন নেটওয়ার্কে সাধারণ সমস্যা সমাধানের মধ্যে এর সবচেয়ে বড় মূল্য নিহিত: যখন কোনো একক ব্যবহারকারীর মধ্যে একটি স্থায়ী ত্রুটি দেখা দেয়, তখন প্রথাগত সুরক্ষা পুরো প্রধান লাইনের বিদ্যুৎ বিভ্রাটের দিকে নিয়ে যেতে পারে, যা অন্য অনেক ব্যবহারকারীকে প্রভাবিত করে। এই সার্কিট ব্রেকার স্বয়ংক্রিয়ভাবে এবং সঠিকভাবে ত্রুটিযুক্ত ব্যবহারকারীদের কেটে ফেলতে পারে, অ-ত্রুটিপূর্ণ এলাকায় স্বাভাবিক বিদ্যুৎ সরবরাহ নিশ্চিত করে।
 |  |
অ্যাপ্লিকেশন:

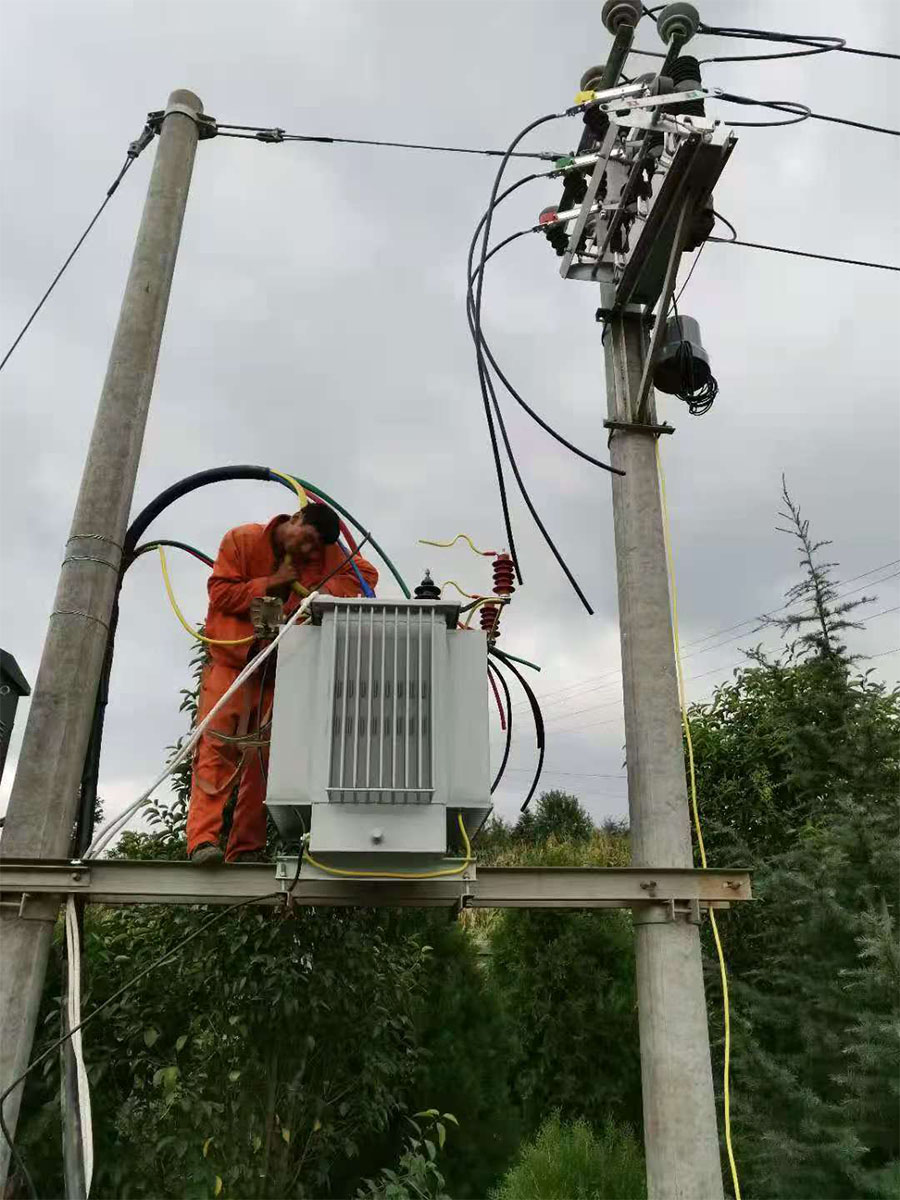

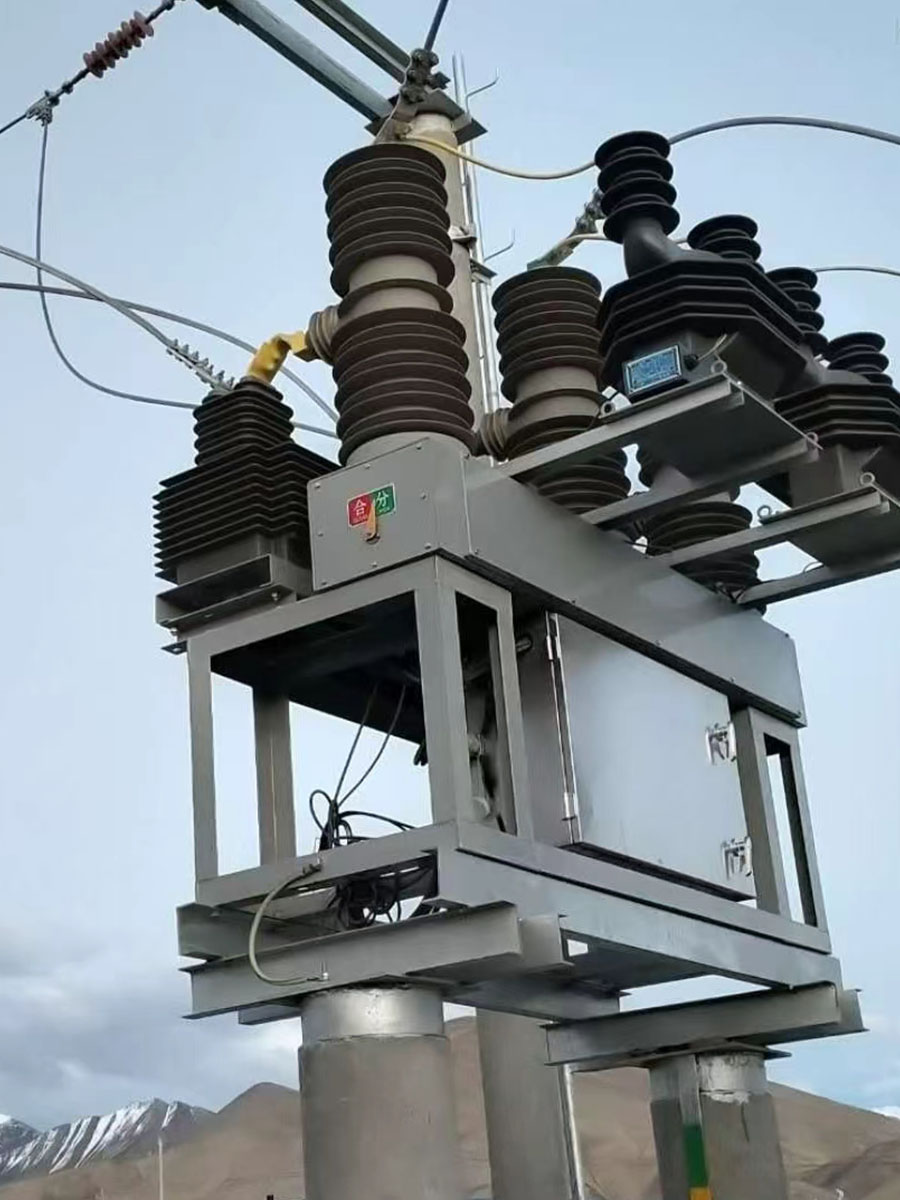

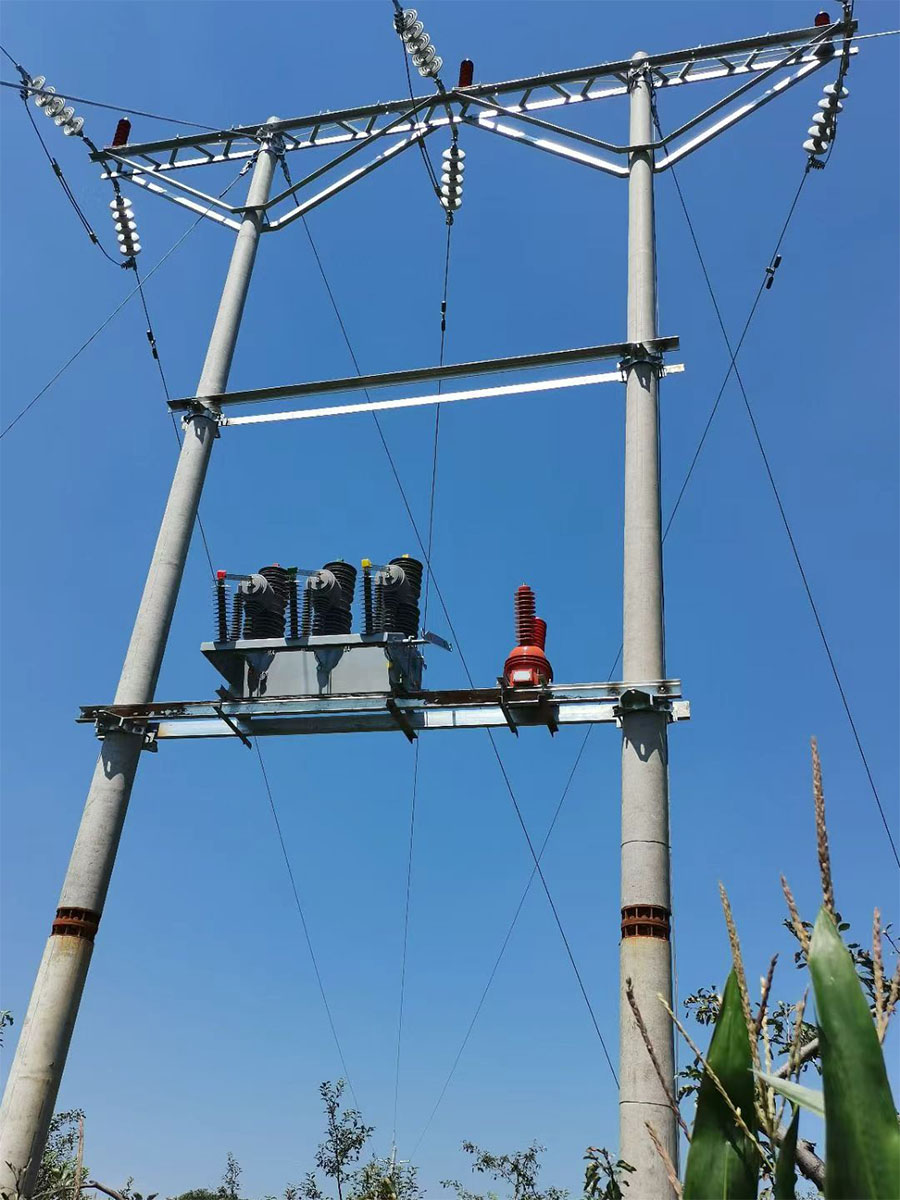

ওভারহেড লাইনের ব্যবহারকারীর সীমানায় ইনস্টল করা সাবস্টেশন আউটগোয়িং লাইন এবং শিল্প ও খনির এন্টারপ্রাইজ বিতরণ সিস্টেমের সুরক্ষা এবং নিয়ন্ত্রণের জন্য বিশেষভাবে উপযুক্ত, এটি বিতরণ নেটওয়ার্কগুলির সুরক্ষা এবং নির্ভরযোগ্যতা উন্নত করার জন্য একটি মূল সরঞ্জাম৷
 | |
 | |

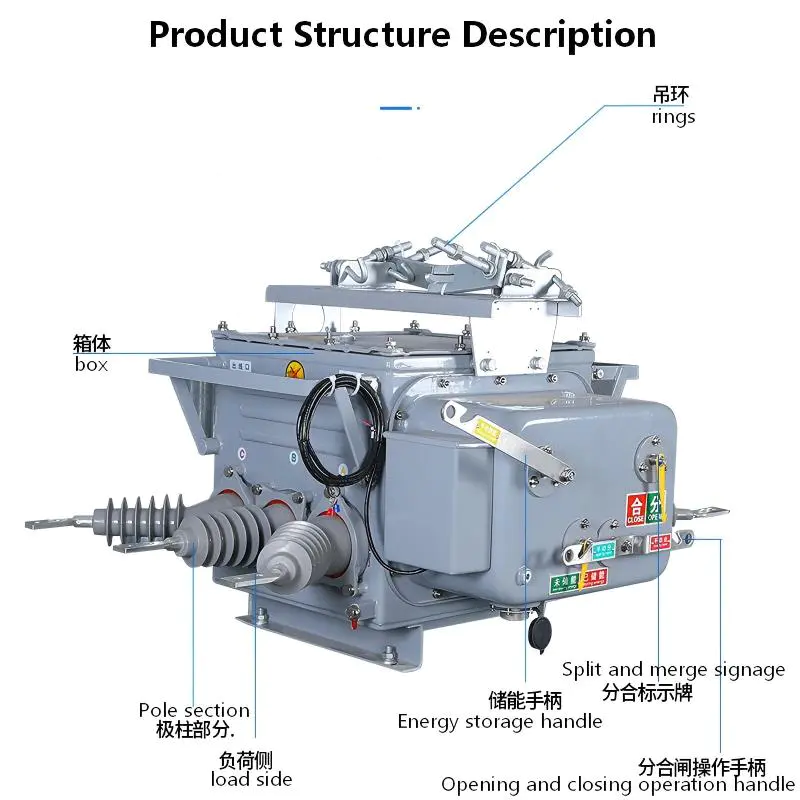

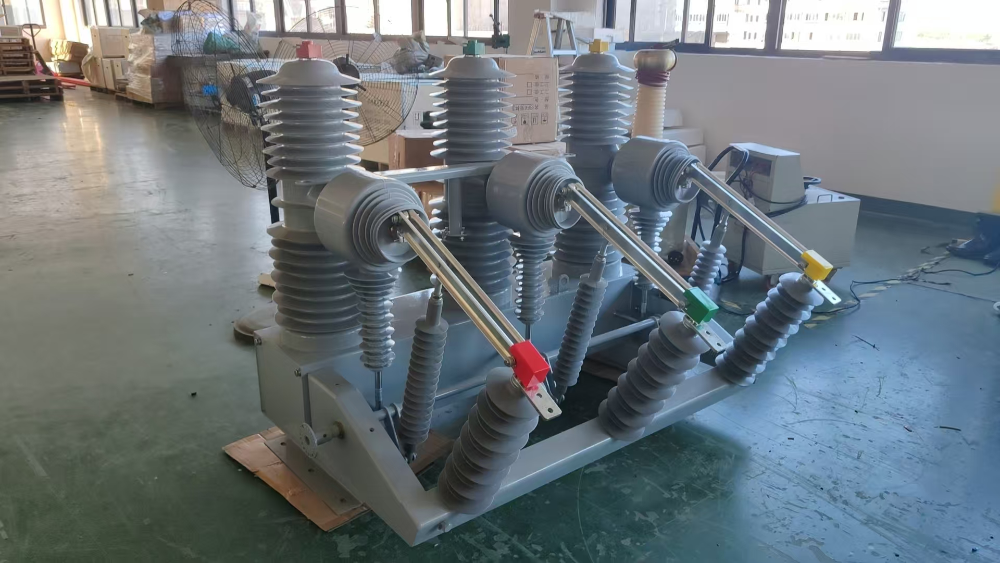

এই সার্কিট ব্রেকার একটি সমন্বিত বহিরঙ্গন বুদ্ধিমান শক্তি বিতরণ ডিভাইস, যা প্রধানত তিনটি অংশে বিভক্ত:

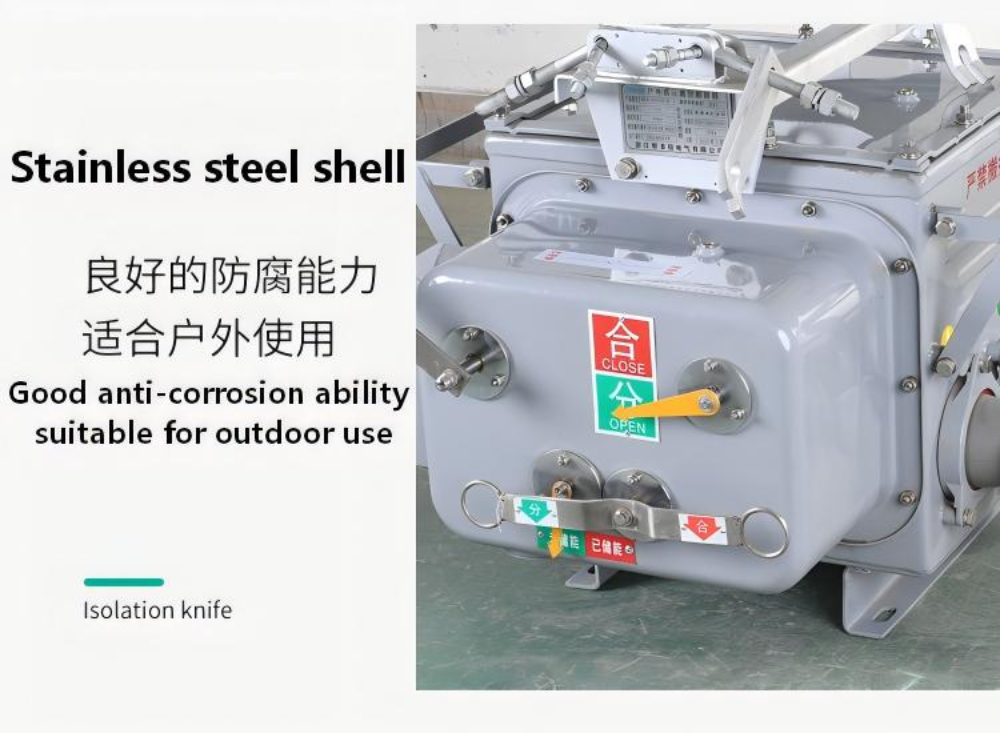

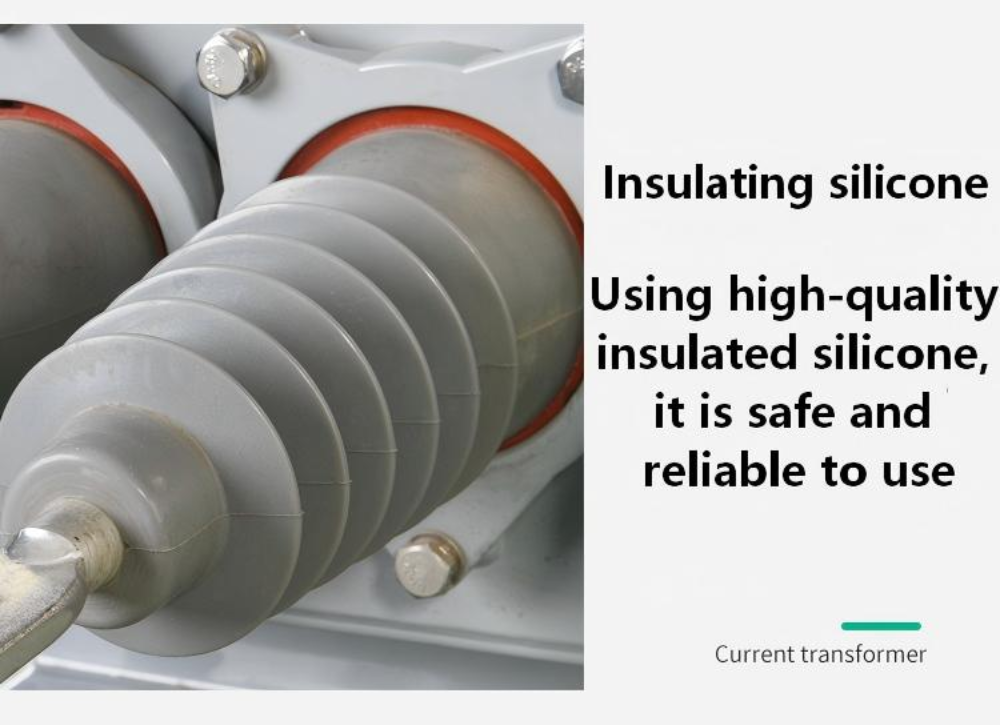

সার্কিট ব্রেকার বডি: এটি হল যন্ত্রপাতির মূল। পরিবাহী সার্কিট কারেন্ট চালু/বন্ধ করার জন্য ইনকামিং এবং আউটগোয়িং পরিবাহী খুঁটি, পরিবাহী ক্ল্যাম্প ইত্যাদি উপাদানগুলির মাধ্যমে ভ্যাকুয়াম আর্ক এক্সটিংগুইশিং চেম্বারের সাথে সুনির্দিষ্টভাবে সংযুক্ত থাকে। নিরোধক এবং সিলিংয়ের ক্ষেত্রে, নকশাটি সূক্ষ্ম: পরিবাহী রডটি ইপোক্সি রজন এবং অন্যান্য উপকরণ দিয়ে তৈরি করা হয় যাতে চমৎকার বাহ্যিক নিরোধক কর্মক্ষমতা নিশ্চিত করা যায়; একই সময়ে, শেলটি পরিপক্ক সিলিং প্রযুক্তি এবং সিলিং উপাদানগুলি গ্রহণ করে যেমন "ও" রিংগুলি ভাল সামগ্রিক বায়ুরোধীতা নিশ্চিত করতে।

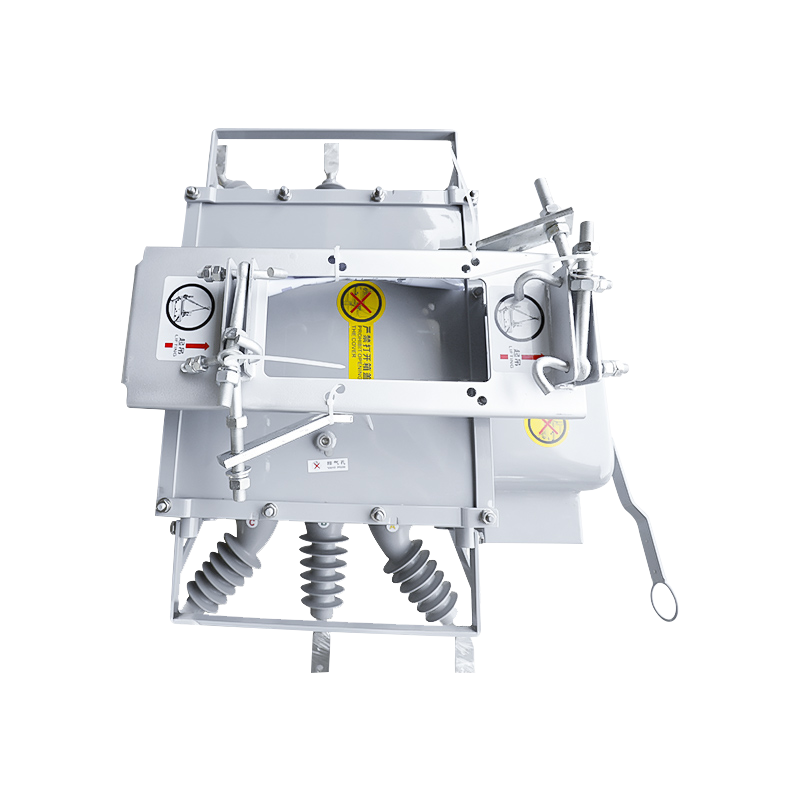

অপারেটিং মেকানিজম: মেকানিজমের ব্যাপক ফাংশন রয়েছে, বৈদ্যুতিক শক্তি সঞ্চয় এবং খোলা/বন্ধ করার পাশাপাশি ম্যানুয়াল অপারেশনের জরুরী ফাংশন বজায় রাখে। এটি ক্লোজিং স্প্রিংস, এনার্জি স্টোরেজ সিস্টেম, রিলিজ ডিভাইস, কয়েল খোলা এবং বন্ধ করা এবং অক্জিলিয়ারী সুইচের মতো একাধিক উপাদানকে একীভূত করে এবং এটি "কন্ট্রোল সেন্টার" যা সার্কিট ব্রেকারের সঠিক অপারেশন চালায়।

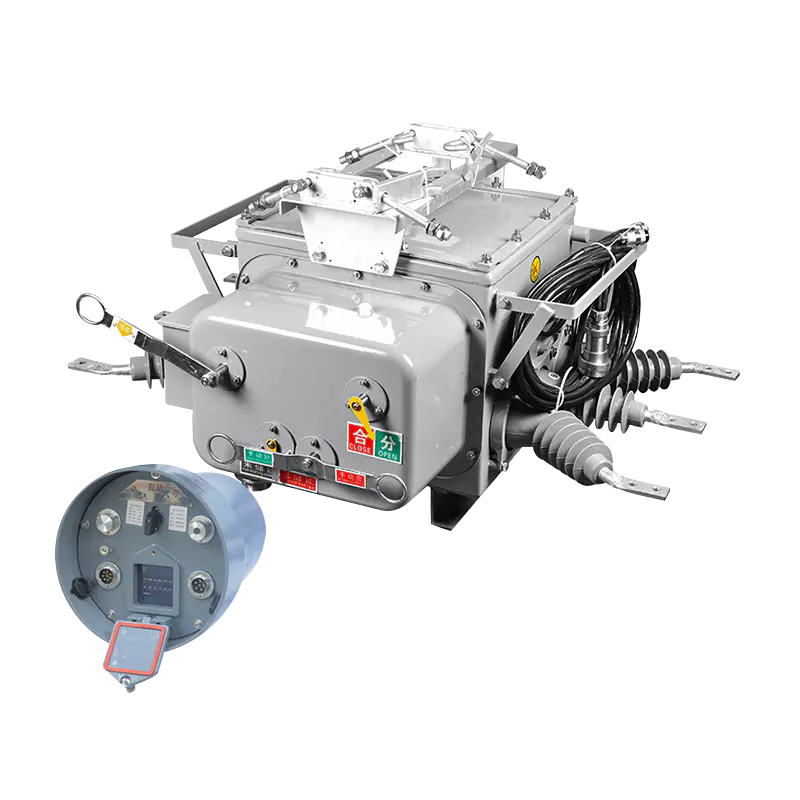

সম্পূর্ণ সেট কম্পোজিশন: সীমানা ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সম্পূর্ণ সেট একটি একক ডিভাইস নয়, কিন্তু একটি সিস্টেম। এটি প্রধানত ZW20A-12 ভ্যাকুয়াম সার্কিট ব্রেকার দ্বারা গঠিত, যৌক্তিক বিচারের জন্য FDR-02 বা CH-40 বুদ্ধিমান কন্ট্রোলারের সাথে মিলিত, এবং সংকেত প্রদানের জন্য ভোল্টেজ ট্রান্সফরমার (JDZW-10) এর সাথে সম্পূরক, একটি সম্পূর্ণ রক্ষণাবেক্ষণ মুক্ত সমাধান তৈরি করে।
এই ডিভাইসের মূল মান এর বুদ্ধিমান এবং স্বয়ংক্রিয় ফল্ট হ্যান্ডলিং ক্ষমতার মধ্যে রয়েছে, যা প্রধানত তিনটি প্রধান ফাংশন অর্জন করে:
ফেজ থেকে ফেজ শর্ট সার্কিটের স্বয়ংক্রিয় বিচ্ছিন্নতা: যখন ব্যবহারকারীর শাখা লাইনে একটি ফেজ থেকে ফেজ শর্ট সার্কিট ঘটে, তখন এটি উচ্চ-স্তরের সাবস্টেশনের সুরক্ষা ক্রিয়াকলাপের আগে দ্রুত ট্রিপ করতে পারে এবং একটি তালাবদ্ধ অবস্থা বজায় রাখতে পারে, কঠোরভাবে ব্যবহারকারীর দিকে ত্রুটি সীমাবদ্ধ করে এবং এটি প্রধান পাওয়ার গ্রিড এবং অন্যান্য ব্যবহারকারীদের প্রভাবিত করা থেকে প্রতিরোধ করে।
একক-ফেজ গ্রাউন্ডিং ফল্টের স্বয়ংক্রিয় অপসারণ: ব্যবহারকারীর দিকে ঘটতে থাকা একক-ফেজ গ্রাউন্ডিং ত্রুটিগুলির জন্য, এটি স্বয়ংক্রিয়ভাবে সংযোগ বিচ্ছিন্ন এবং ত্রুটিটি সরানোর উদ্যোগ নিতে পারে। এই প্রক্রিয়াটি খুব দ্রুত, এটি উচ্চ-স্তরের সাবস্টেশন এবং একই লাইনের অন্যান্য ব্যবহারকারীদের কাছে প্রায় অদৃশ্য করে তোলে, যা পাওয়ার সাপ্লাই নির্ভরযোগ্যতা এবং ব্যবহারকারীর অভিজ্ঞতাকে ব্যাপকভাবে উন্নত করে।
দ্রুত ফল্ট পয়েন্ট সনাক্ত করুন: পদক্ষেপ নেওয়ার পরে, এটি সক্রিয়ভাবে ত্রুটি তথ্য রিপোর্ট করতে পারে। রক্ষণাবেক্ষণ কর্মীরা বিশেষ সরঞ্জাম (যেমন হ্যান্ডহেল্ড কম্পিউটার) ব্যবহার করে দ্রুত সাইটে ডেটা পড়তে, ত্রুটির কারণ এবং দায়ী ব্যবহারকারীদের সঠিকভাবে সনাক্ত করতে পারে, যার ফলে সমস্যা সমাধান এবং পাওয়ার সাপ্লাই পুনরুদ্ধারের সময় উল্লেখযোগ্যভাবে হ্রাস পায়৷

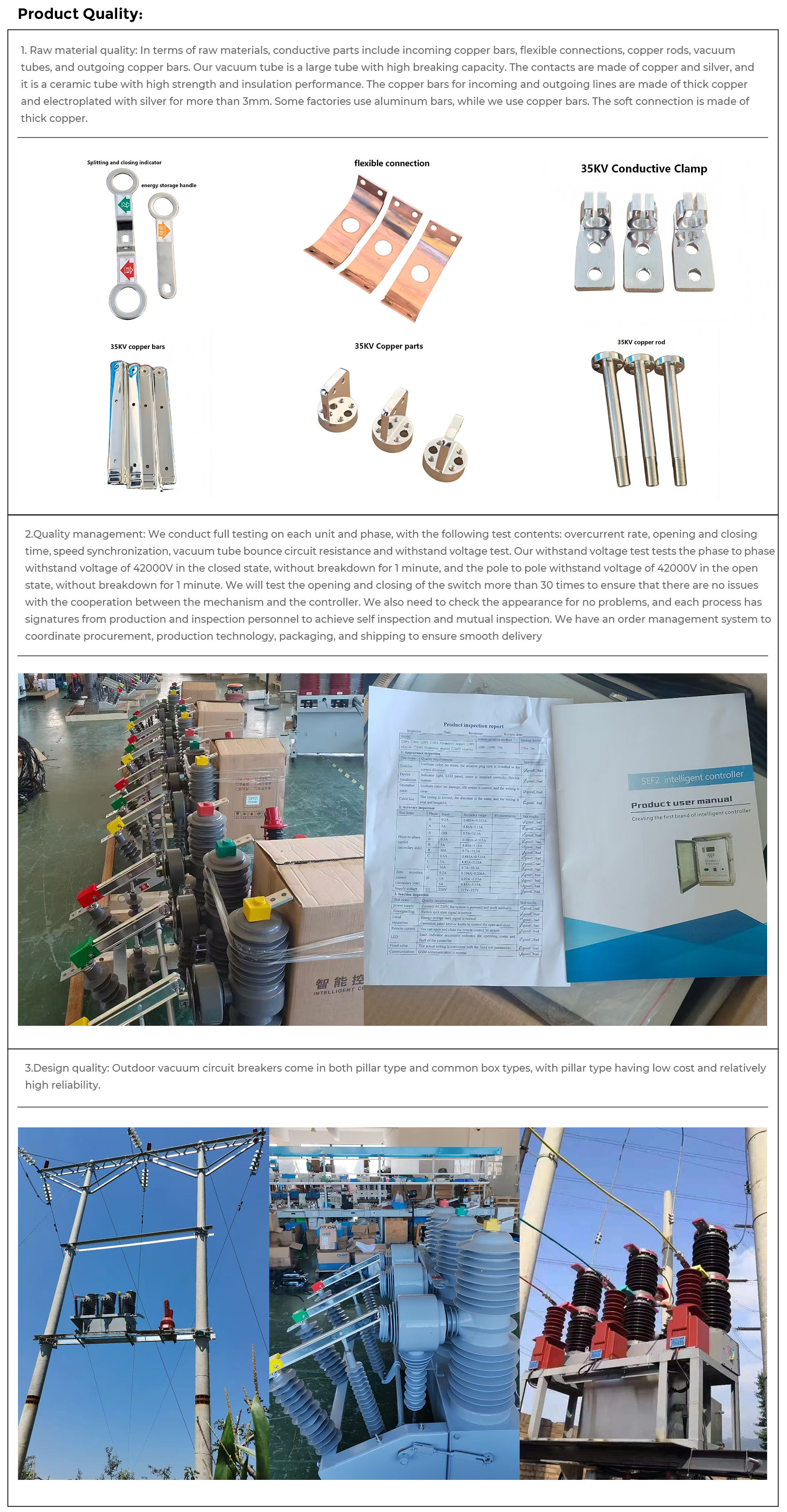

| ①আমরা সাইটের উপর ভিত্তি করে উপযুক্ত ট্রান্সফরমার ক্ষমতা নির্বাচন করতে, প্রবাহের হার এবং কাট-অফ মান সামঞ্জস্য করতে গ্রাহকদের কাস্টমাইজ করতে এবং সহায়তা করতে পারি |
 |

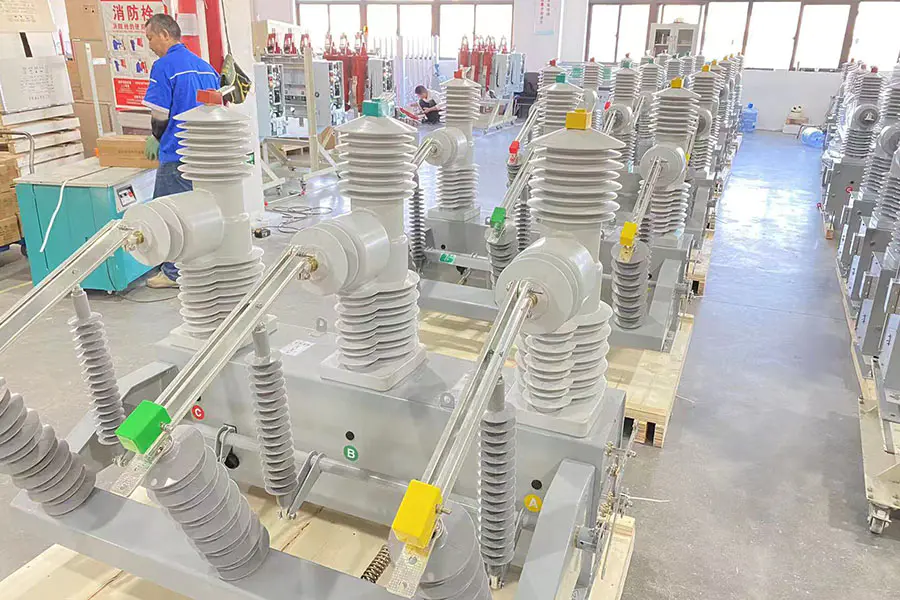

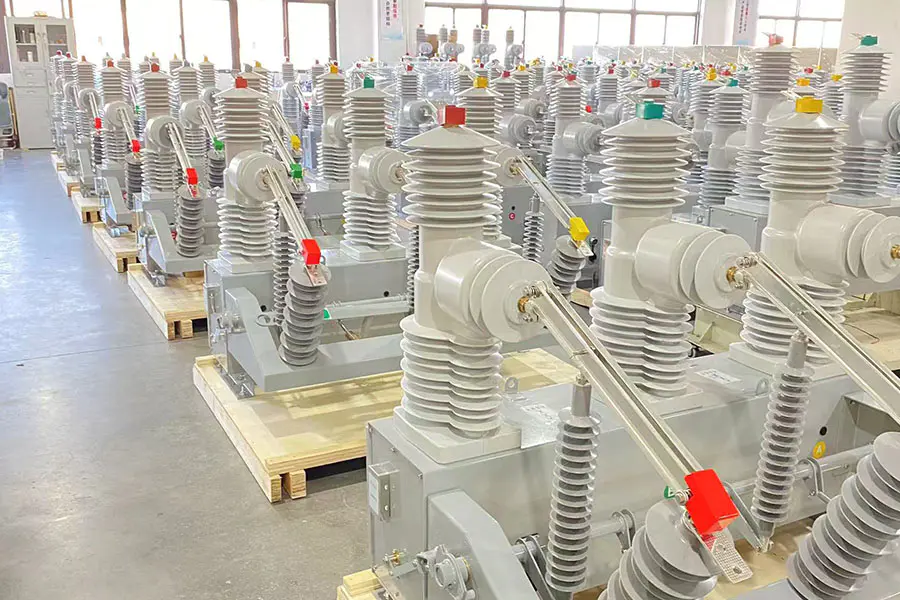

| ②আমাদের সমৃদ্ধ উত্পাদন অভিজ্ঞতা, পেশাদার প্রকৌশলী এবং বিস্তৃত অন-সাইট ডিবাগিং এবং ইনস্টলেশন অভিজ্ঞতা রয়েছে। আমরা নির্ভরযোগ্য মানের সাথে প্রতি বছর 3000 টিরও বেশি ইউনিট উত্পাদন করি |
 |
| ③আমাদের পেশাদার ডিবাগিং সরঞ্জাম এবং পরিদর্শন কর্মী রয়েছে |
 |

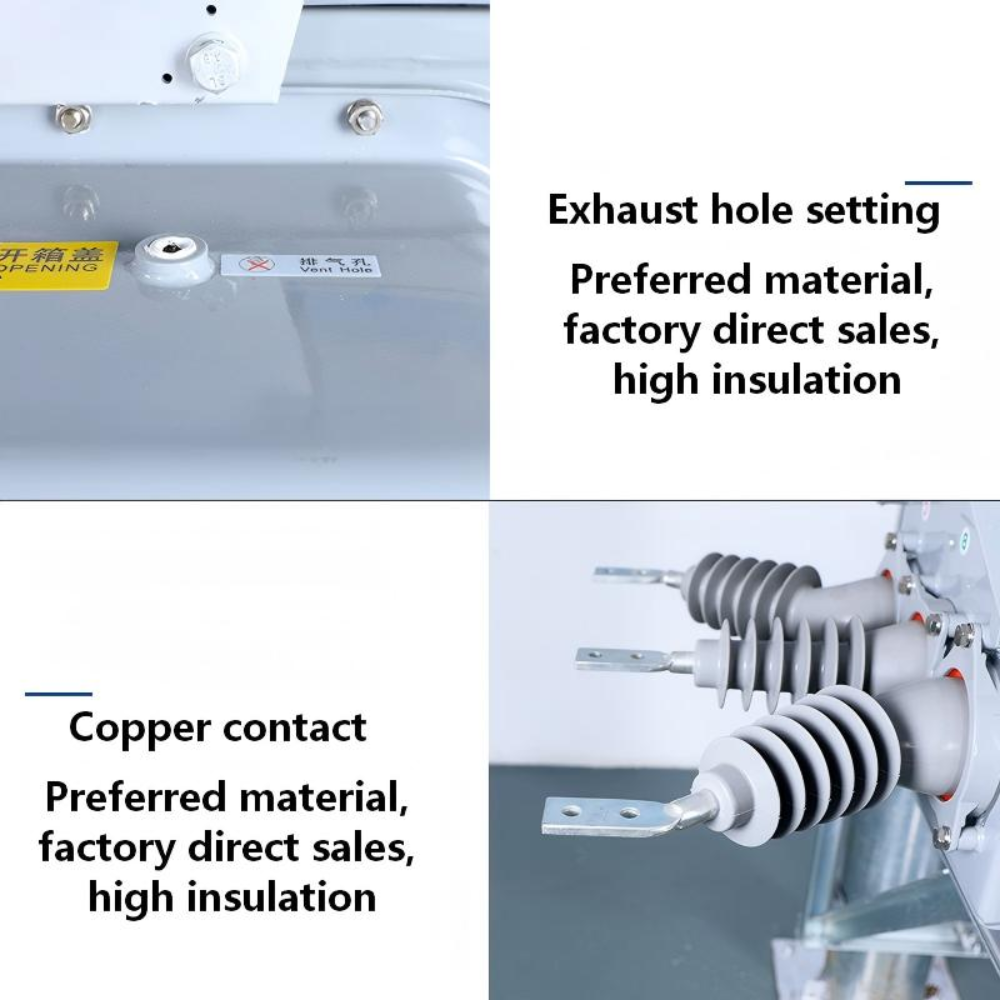

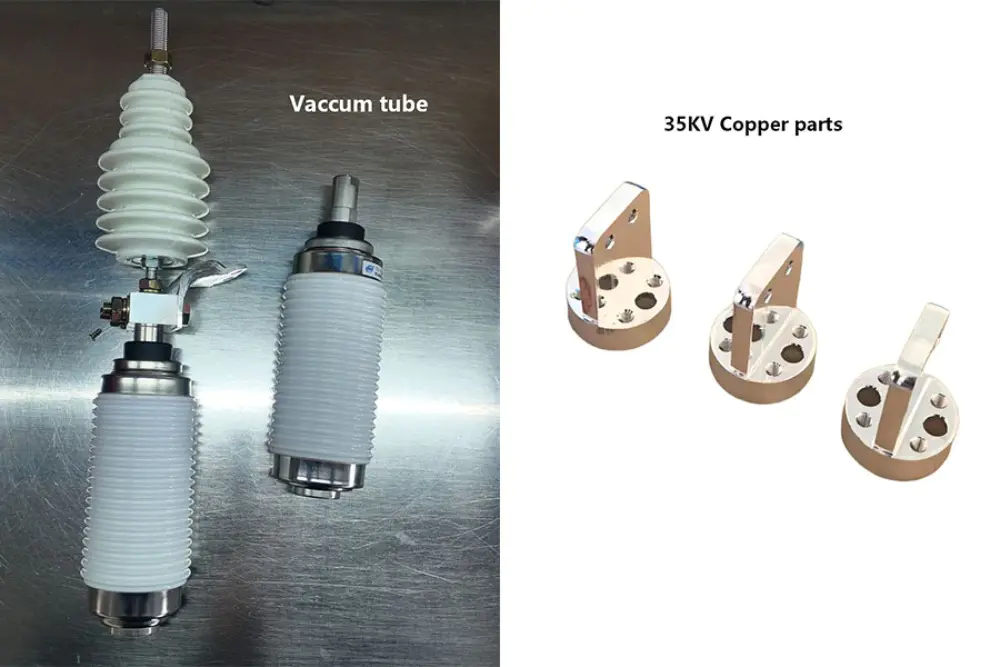

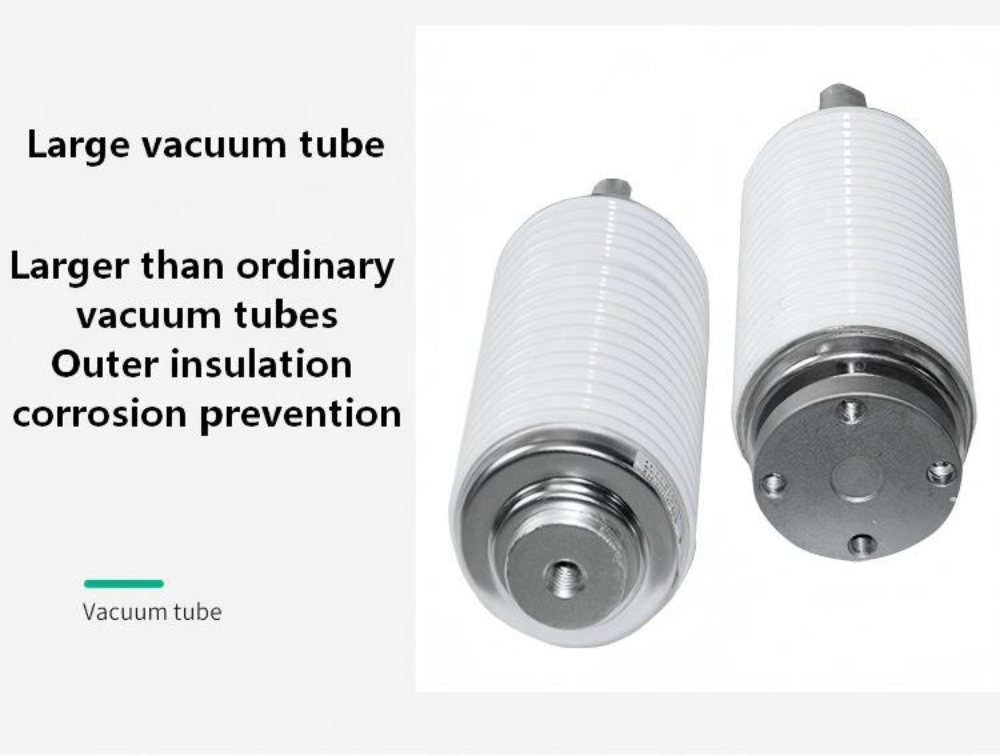

| ④আমাদের ভ্যাকুয়াম টিউব হল বড় টিউব যাতে তামা দিয়ে তৈরি পরিবাহী অংশ থাকে |
| |

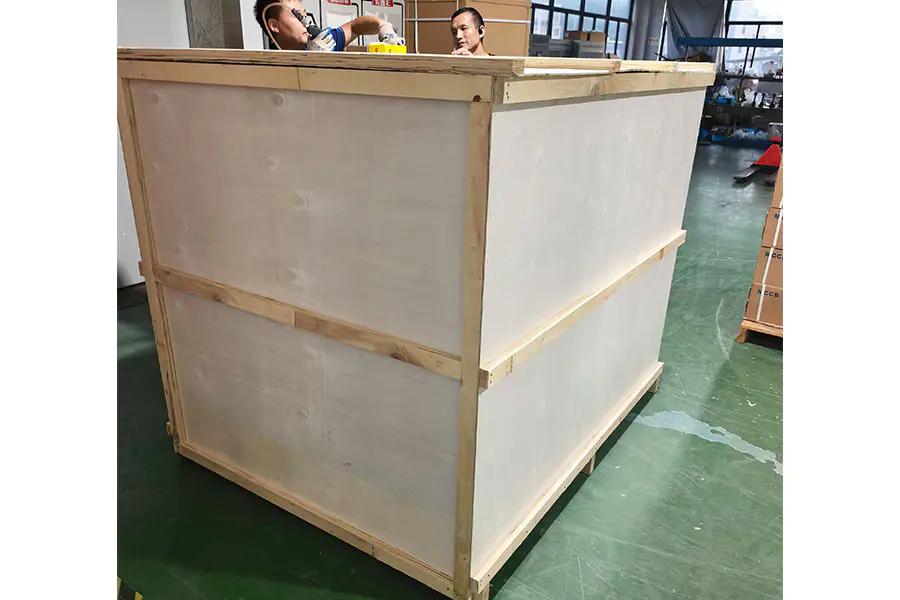

পরিবহন নিরাপত্তা নিশ্চিত করতে, আমাদের বৈদ্যুতিক পণ্যগুলি চাঙ্গা কাঠের ক্রেটে রপ্তানি করা হয়। ক্রেটগুলি তাপ চিকিত্সা করে এবং ISPM-15 চিহ্ন বহন করে, যা দ্রুত কাস্টমস ক্লিয়ারেন্স সক্ষম করে। উত্থিত বেস ডিজাইন ফর্কলিফ্ট অপারেশনের সুবিধা দেয়, যখন অভ্যন্তরীণ শক-শোষণকারী বেঁধে দেওয়া পণ্যগুলি অক্ষত অবস্থায় পৌঁছানো নিশ্চিত করে। সমস্ত বাহ্যিক ক্রেট স্পষ্টভাবে লেবেলযুক্ত এবং আন্তর্জাতিক লজিস্টিক মান মেনে চলে৷৷
High-Voltage Switch Cable
High-Voltage Switch Cable
High-Voltage Switch Cable

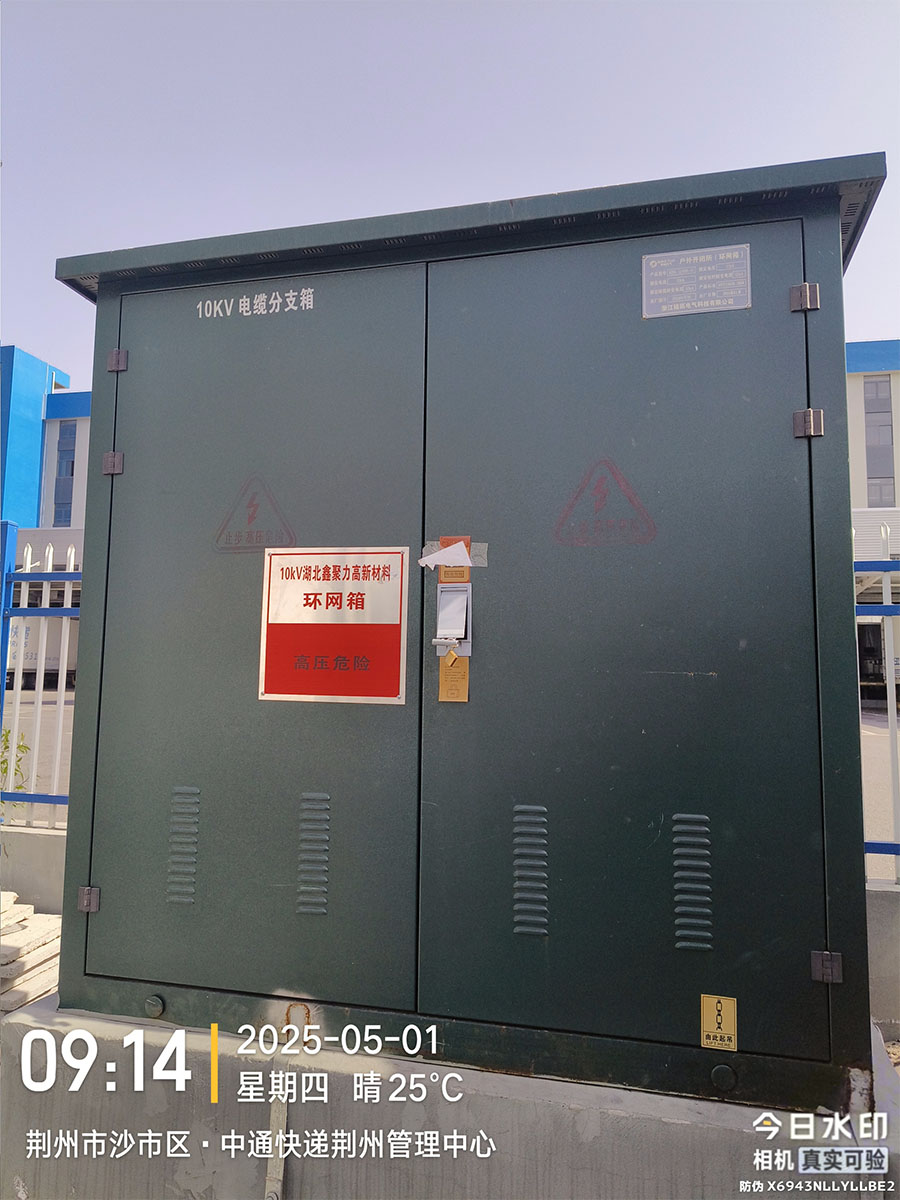

10kV Ring Main Unit VCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Application Scenario Footage
Power transmission successful

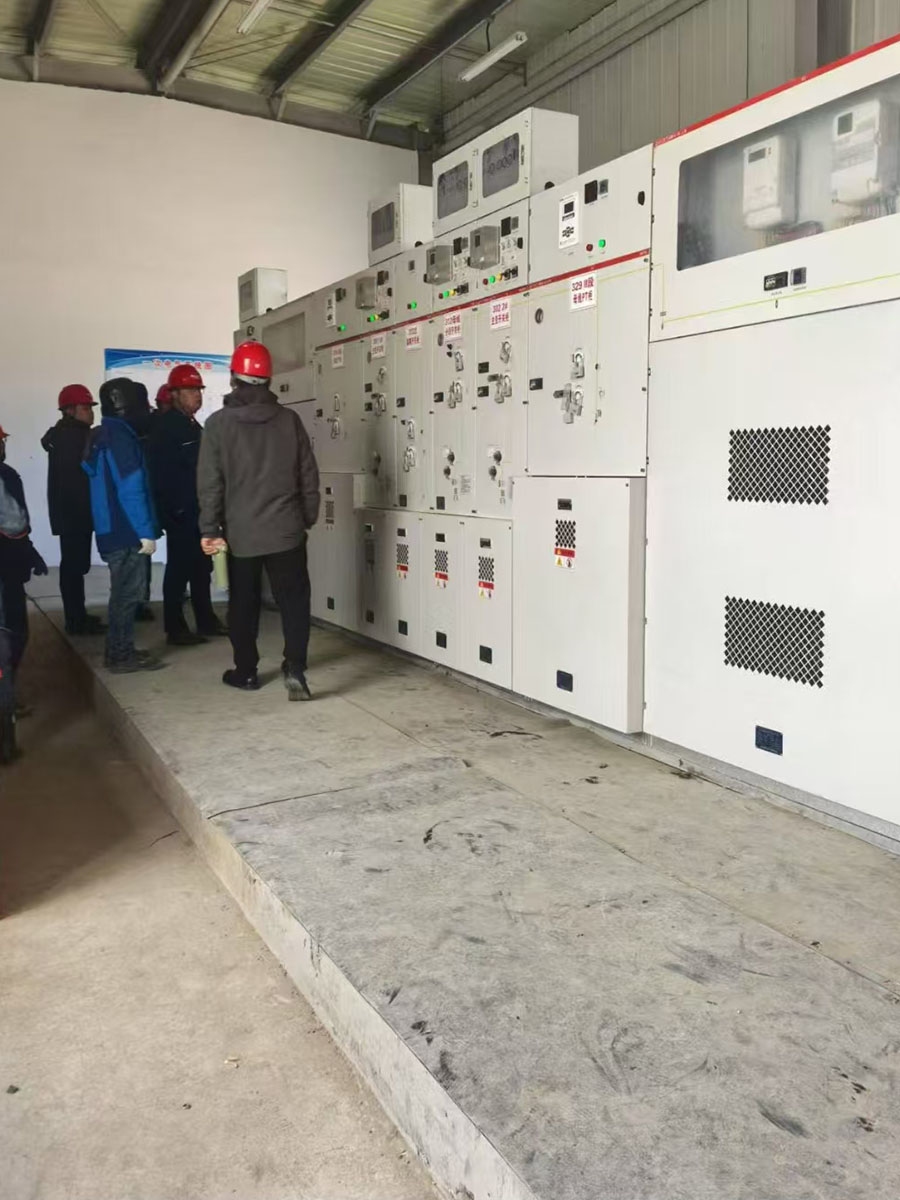

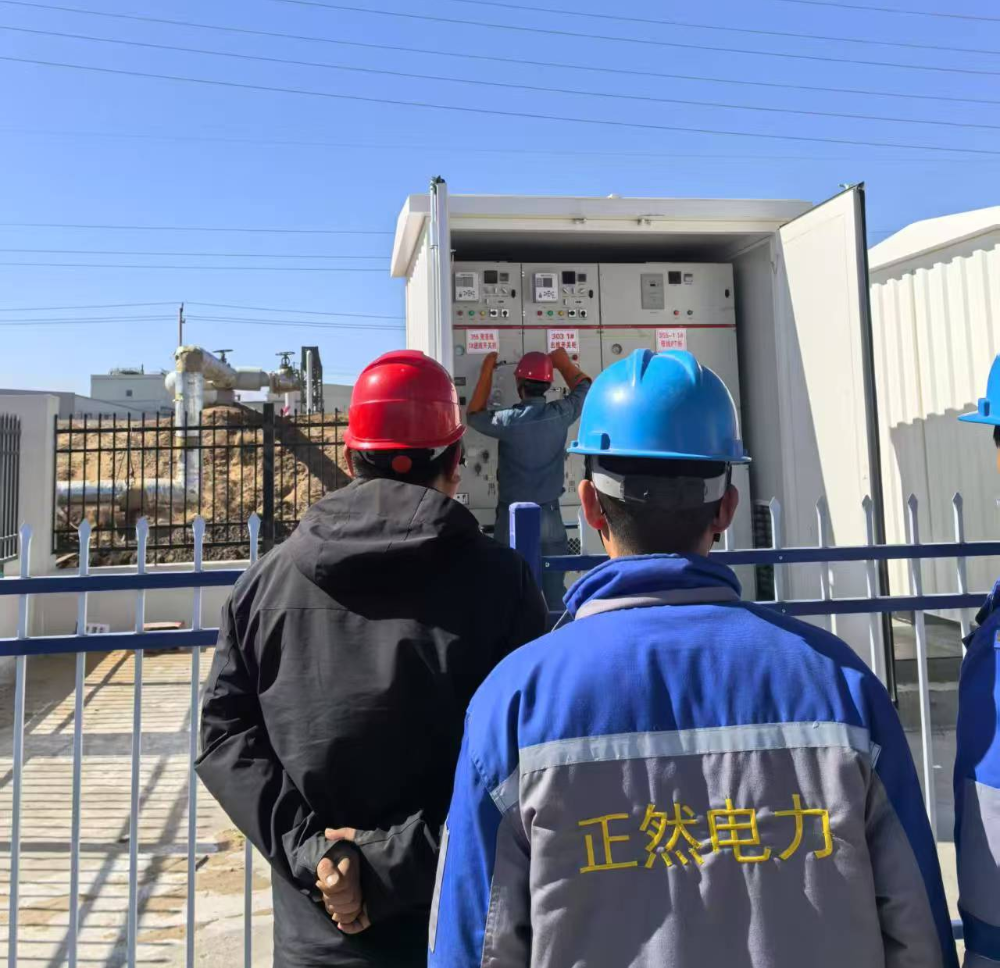

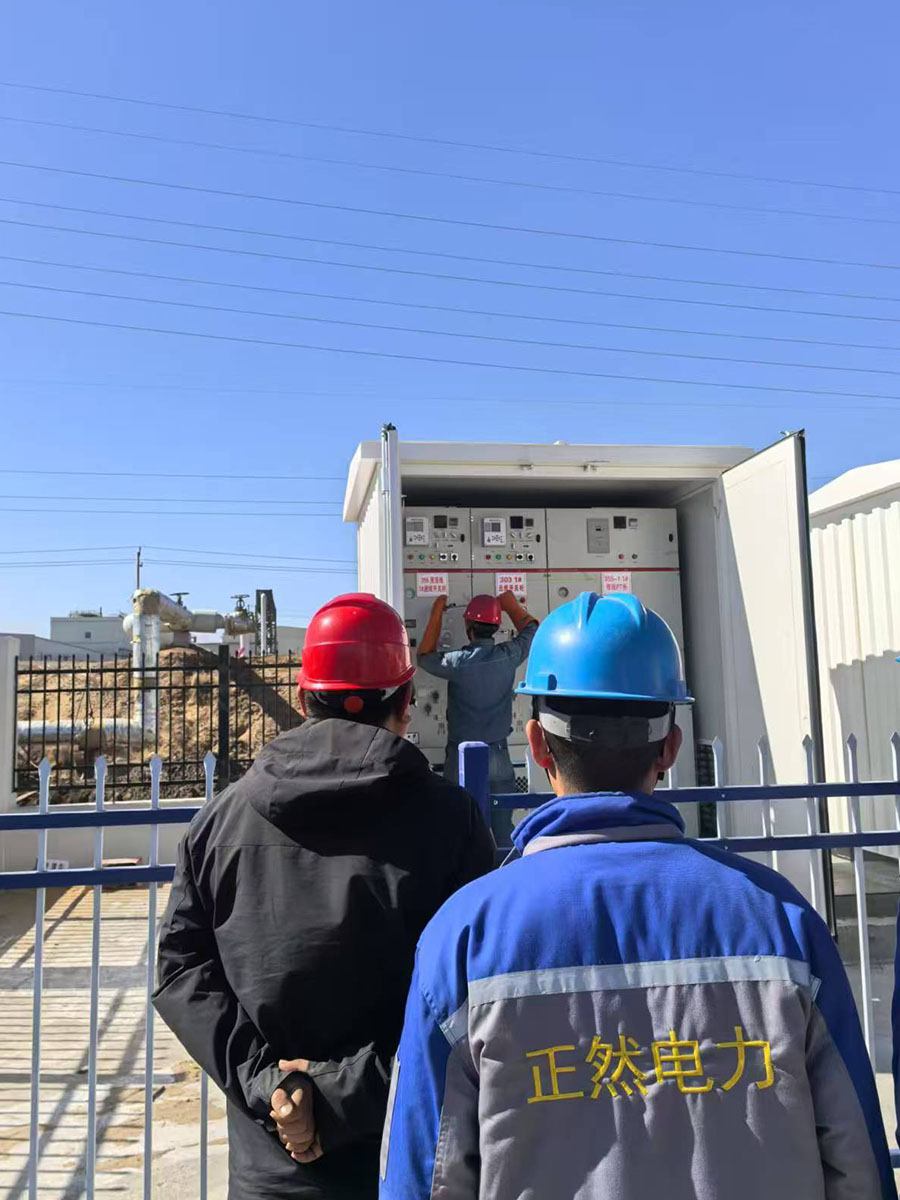

35kV high-voltage switchgear successfully energized VCB
35kV Gas-Insulated Switchgear VCB
| পরামিতি বিভাগ | স্পেসিফিকেশন | মন্তব্য |
| রেটেড ভোল্টেজ | 12 কেভি | বিতরণ নেটওয়ার্কের জন্য স্ট্যান্ডার্ড |
| রেট করা বর্তমান | 400A, 630A, 1250A | কাস্টম রেটিং উপলব্ধ |
| রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট | 16 kA, 20 kA, 25 kA | |
| রেটেড শর্ট-টাইম উইথস্ট্যান্ড কারেন্ট | 16 kA/4s, 20 kA/4s, 25 kA/4s | |
| রেটেড পিক উইথস্ট্যান্ড কারেন্ট | 40 kA, 50 kA, 63 kA | |
| রেট ইনসুলেশন স্তর | পাওয়ার ফ্রিকোয়েন্সি: 42 কেভি (1 মিনিট) / লাইটনিং ইমপালস: 75 কেভি | |
| যান্ত্রিক জীবন | 10,000 অপারেশন | |
| বৈদ্যুতিক জীবন | 10,000 অপারেশন (at rated current) | সম্পূর্ণ ক্ষমতা ব্রেকিং |
| বাধা মাধ্যম | ভ্যাকুয়াম | সিল করা সিরামিক বোতল |
| অপারেটিং মেকানিজম | বসন্ত | ম্যানুয়াল বা মোটর চালিত |
| ভোল্টেজ নিয়ন্ত্রণ করুন | AC/DC 110V, 220V | ঐচ্ছিক 24V, 48V |
| সুরক্ষা ডিগ্রি | IP67 | কঠোর পরিবেশের জন্য উপযুক্ত |
| মাত্রা (H×W×D) | 880 × 560 × 680 মিমি | কমপ্যাক্ট ডিজাইন |
| ওজন | প্রায় 130 কেজি | ইনস্টল করা সহজ |
| ইনস্টলেশন পদ্ধতি | পোল-মাউন্টেড | বহিরঙ্গন ব্যবহার |
| পরিবেষ্টিত তাপমাত্রা | -40°C থেকে 55°C | বিস্তৃত অপারেটিং পরিসীমা |
| উচ্চতা | ≤ 4000 মি | উচ্চ-উচ্চতা সংস্করণ উপলব্ধ |
