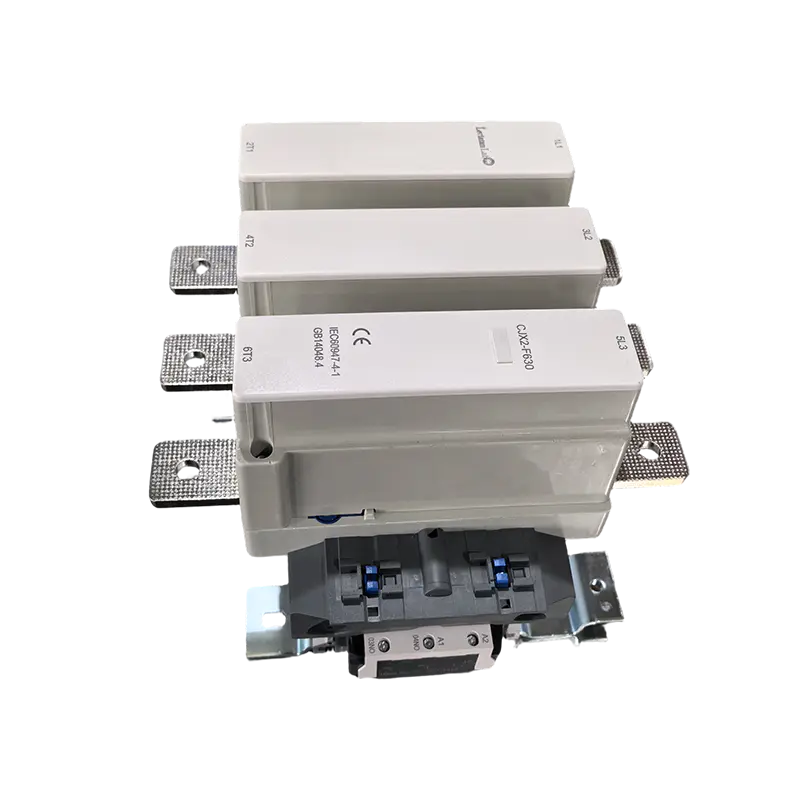

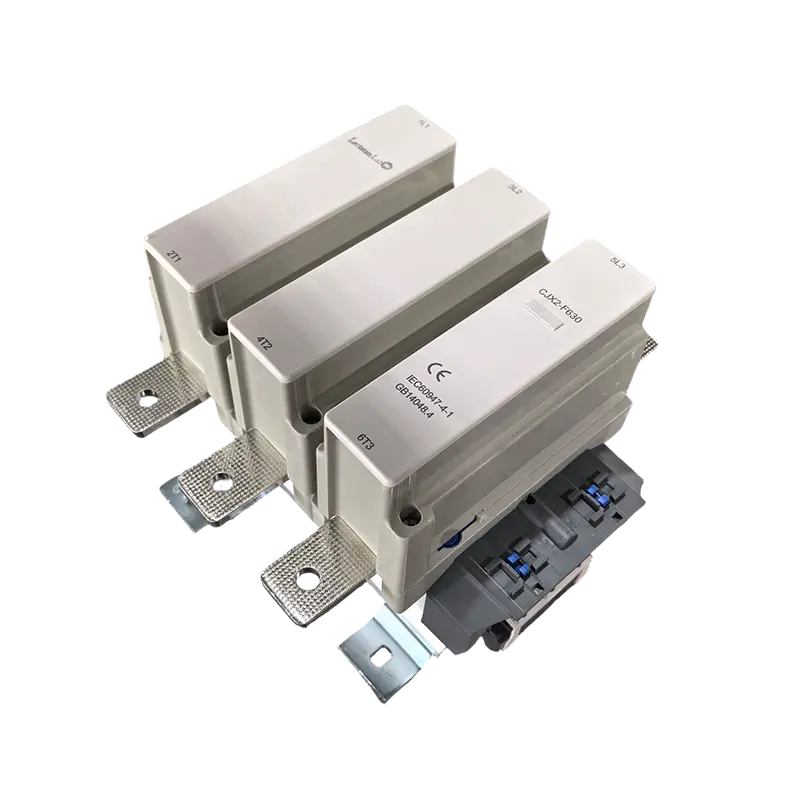

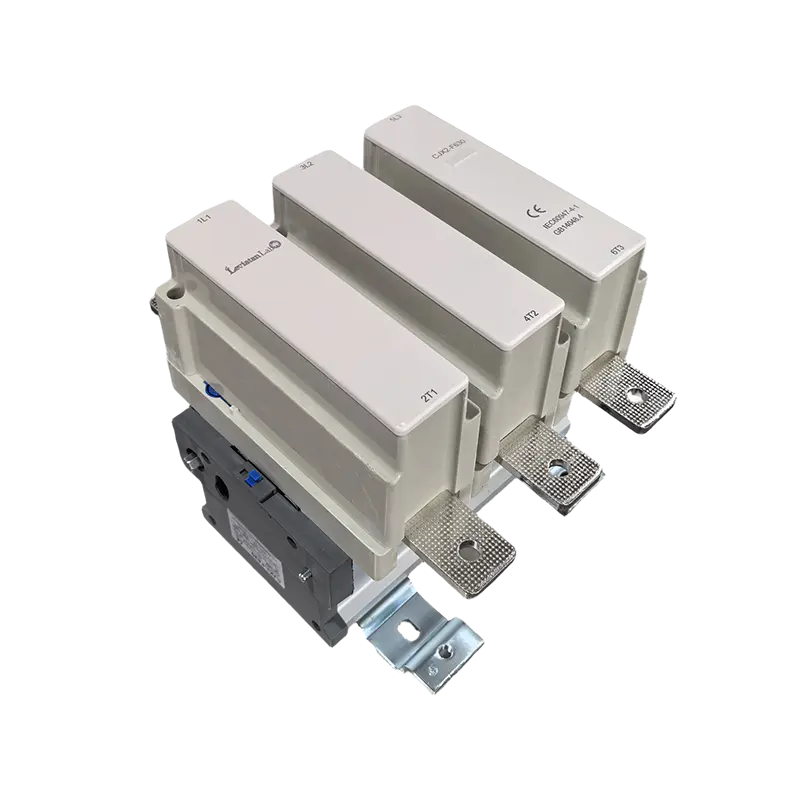

পাইকারি ম্যাগনেটিক এসি কন্টাক্টর 630A 220V - DIN রেল মোটর কন্ট্রোল সুইচ
বাড়ি / পণ্য / অন্যান্য পণ্য / যোগাযোগকারী / ম্যাগনেটিক এসি কন্টাক্টর 630A 220V - DIN রেল মোটর কন্ট্রোল সুইচ

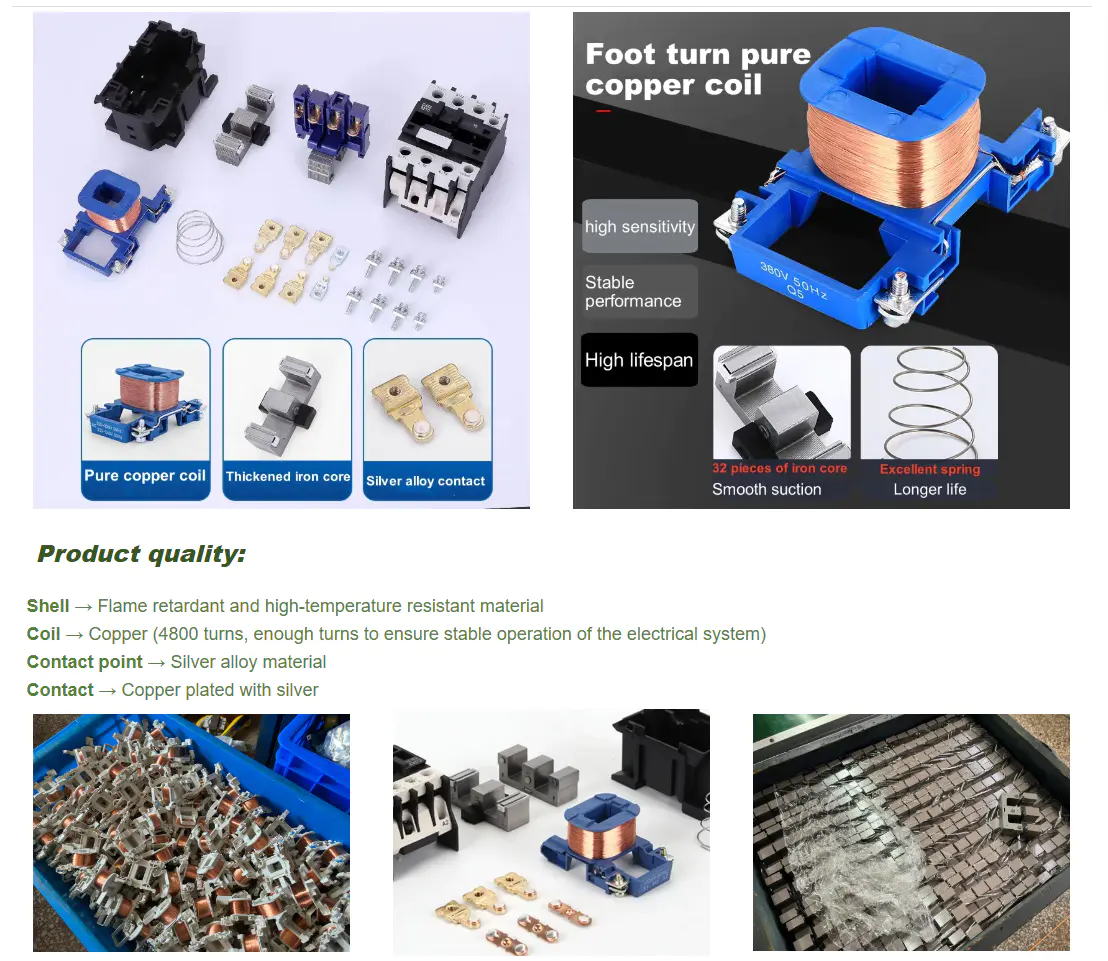

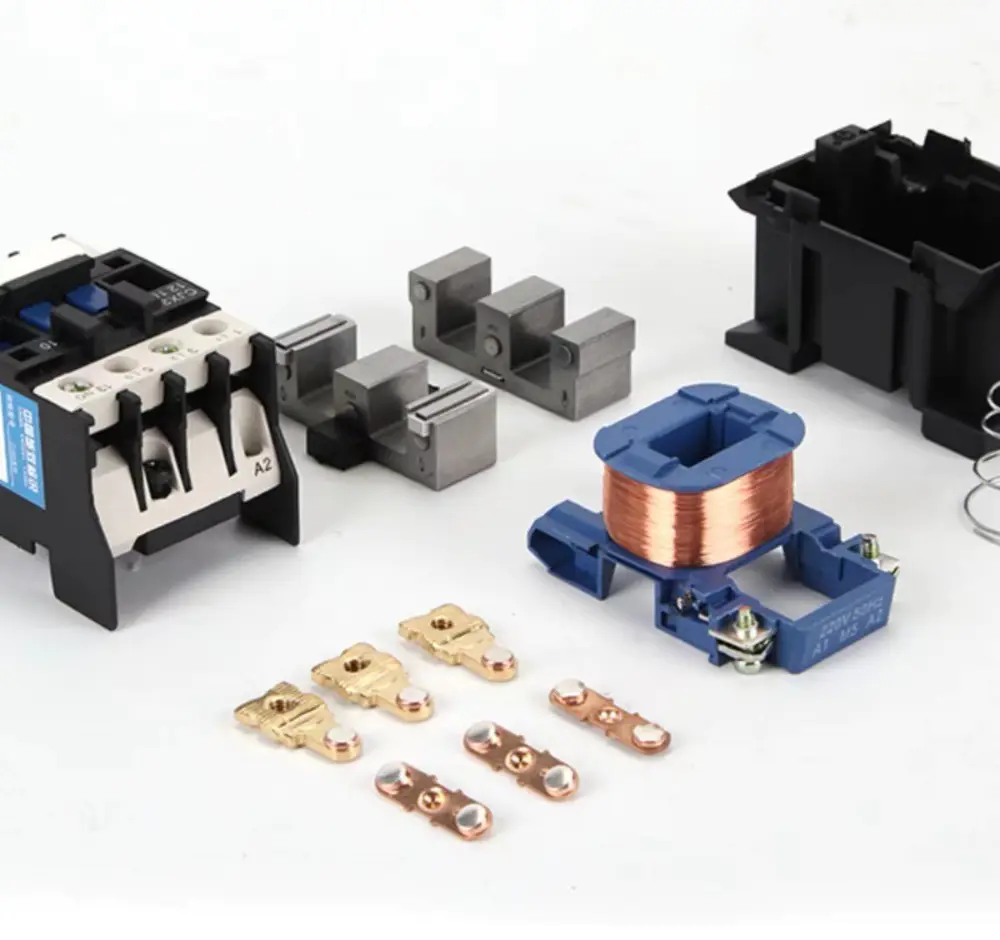

যখন এসি কন্টাক্টর চালু থাকে, তখন অভ্যন্তরীণ কয়েল একটি চৌম্বক ক্ষেত্র তৈরি করবে, যার ফলে চলমান লোহার কোর এবং স্থির লোহার কোর একসাথে আকৃষ্ট হবে, যোগাযোগ ব্যবস্থাকে স্থির যোগাযোগের সাথে যোগাযোগ করতে চালনা করবে এবং সার্কিট পরিচালনা করবে। কয়েল শক্তি হারানোর পরে, সাকশন ফোর্স অদৃশ্য হয়ে যায়, এবং রিসেট স্প্রিং চলমান লোহার কোরকে ধাক্কা দেয়, যার ফলে পরিচিতিগুলি আলাদা হয়ে যায় এবং সার্কিট ভেঙে যায়।

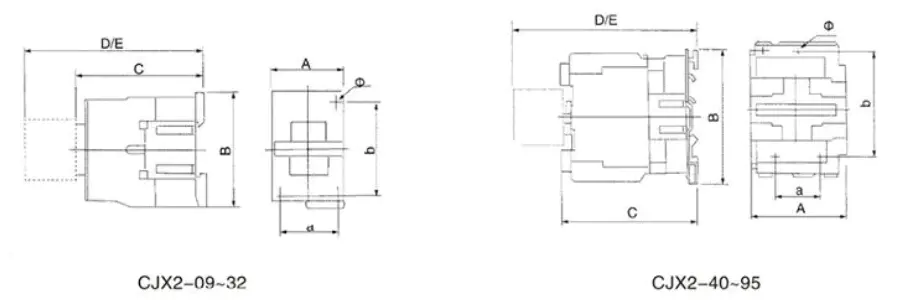

| D09~95 contactors জন্য ব্যবহৃত | ||||||||
| মডেল | A | B | C | D | E | a | b | Ф |
| D09~12 | 47 | 76 | 82 | 11 | 133 | 34/35 | 50/60 | 4.5 |
| D18 | 47 | 76 | 87 | 118 | 138 | 34/35 | 50/60 | 4.5 |
| D25 | 57 | 86 | 95 | 126 | 146 | 40 | 48 | 4.5 |
| D32 | 57 | 86 | 100 | 131 | 151 | 40 | 48 | 4.5 |
| D40~65 | 77 | 129 | 116 | 145 | 165 | 40 | 100/110 | 6.5 |
| D80~95 | 87 | 129 | 127 | 175 | 195 | 40 | 100/110 | 6.5 |
| মডেলের ধরন | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| রেটেড ওয়ার্কিং কারেন্ট (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| তিন-ফেজ মোটর AC－3 স্তর (কিলোওয়াট) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| রেটেড হিটিং কারেন্টআইথ(এ) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| বৈদ্যুতিক জীবনকাল (10000 চক্র) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| যান্ত্রিক জীবনকাল (10000 চক্র) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| যোগাযোগের মডেল | 3P NO | 3P NC NO | |||||||||
| মডেল | রেট করা বর্তমান (A) | প্রধান যোগাযোগ | সহায়ক যোগাযোগ | একক-ফেজ লোড পাওয়ার (কিলোওয়াট) | তিন-ফেজ লোড পাওয়ার (কিলোওয়াট) |
| CJX2-0910 | 9A | 3 না | 1 না | 1.8 কিলোওয়াট | 3.5KW |
| CJX2-0901 | 9A | 3 না | 1NC | 1.8 কিলোওয়াট | 3.5KW |
| CJX2-1210 | 12A | 3 না | 1 না | 2.5KW | 5KW |
| CJX2-1201 | 12A | 3 না | 1NC | 2.5KW | 5KW |
| CJX2-1810 | 18A | 3 না | 1 না | 3.5KW | 7.5KW |
| CJX2-1801 | 18A | 3 না | 1NC | 3.5KW | 7.5KW |
| CJX2-2510 | 25A | 3 না | 1 না | 5KW | ৮.৫ কিলোওয়াট |
| CJX2-2501 | 25A | 3 না | 1NC | 5KW | ৮.৫ কিলোওয়াট |
| CJX2-3210 | 32A | 3 না | 1 না | 6KW | 12KW |
| CJX2-3201 | 32A | 3 না | 1NC | 6KW | 12KW |
| CJX2-4011 | 40A | 3 না | 1 না 1NC | 8KW | 18.5KW |
| CJX2-5011 | 50A | 3 না | 1 না 1NC | 10KW | 24KW |
| CJX2-6511 | 65A | 3 না | 1 না 1NC | 12.5KW | 28KW |
| CJX2-8011 | 80A | 3 না | 1 না 1NC | 15.5KW | 37KW |
| CJX2-9511 | 95A | 3 না | 1 না 1NC | 18.5KW | 44KW |
