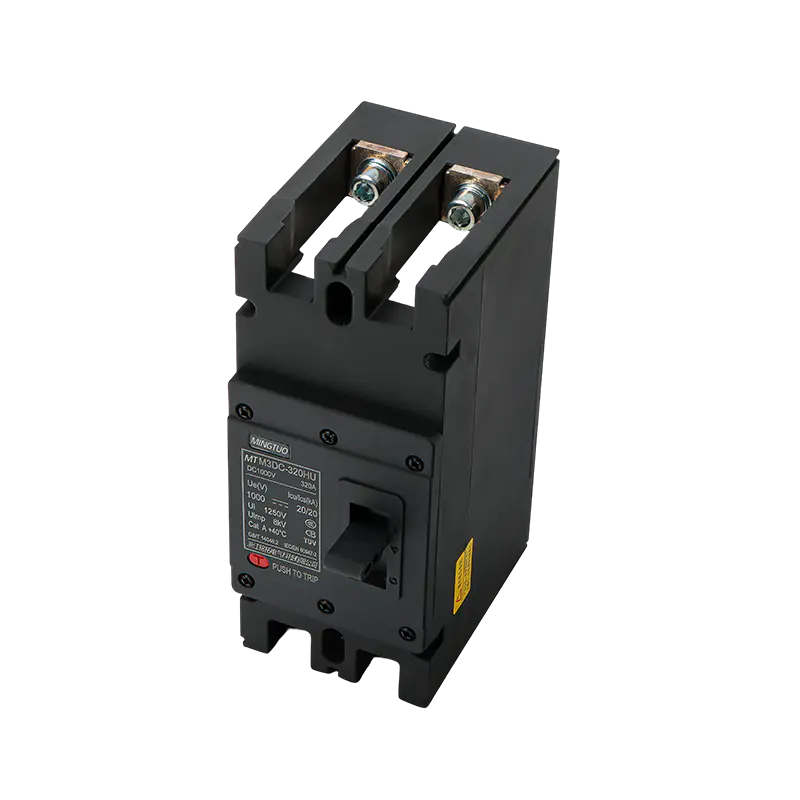

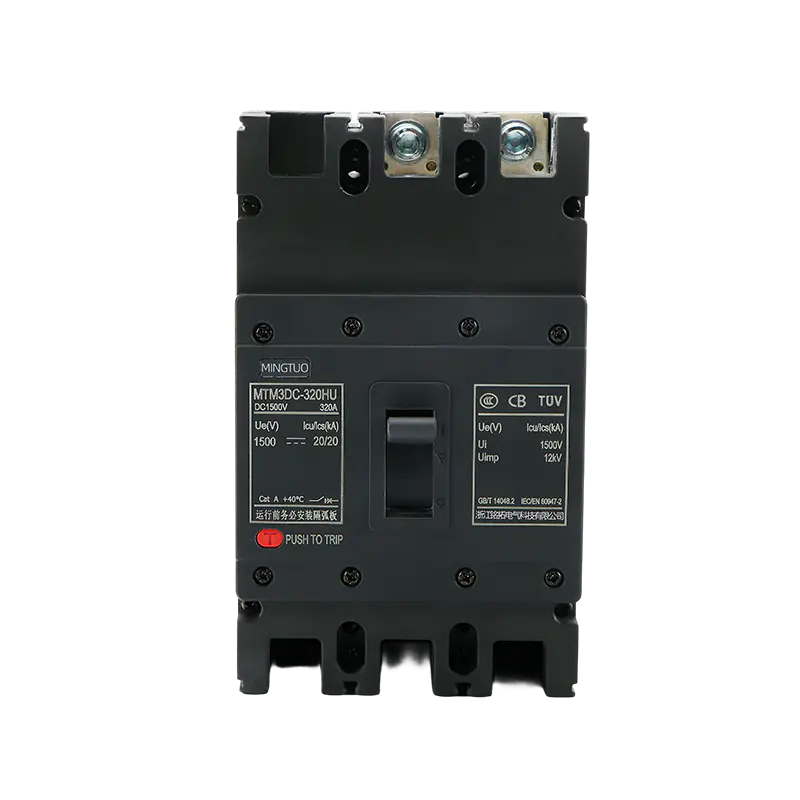

বাড়ি / পণ্য / মোল্ডেড কেস সার্কিট ব্রেকার / MTM3 সিরিজ MCCB / প্যানেল সুরক্ষার জন্য PV DC MCCB 1000V 630A সোলার সার্কিট ব্রেকার
এই সার্কিট ব্রেকারটি ফটোভোলটাইক ডিসি সাইডের জন্য নির্ভরযোগ্য ওভারলোড, শর্ট সার্কিট এবং আর্ক ফল্ট সুরক্ষা প্রদান করে "চ্যুতি সনাক্তকরণ → দ্রুত ট্রিপিং → আর্কসের চৌম্বক নির্বাপক" এর কার্যপ্রবাহের মাধ্যমে, সিস্টেমের নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করার জন্য নিরাপদ বিচ্ছিন্নতা এবং স্থিতি পর্যবেক্ষণ সমর্থন করে৷
কঠোর আন্তর্জাতিক নিরাপত্তা মানগুলির সাথে সঙ্গতিপূর্ণ, আমাদের ব্রেকাররা আপনার সিস্টেমের সমগ্র 25 বছরের পরিষেবা জীবন জুড়ে অটল কর্মক্ষমতা নিশ্চিত করতে কঠোর পরীক্ষার মধ্য দিয়ে যায়৷
| 1. উচ্চতর ডিসি কর্মক্ষমতা | 1000-1500V DC এ 25kA পর্যন্ত উচ্চ ব্রেকিং ক্ষমতা বাজ-দ্রুত 0.5ms ফল্ট সনাক্তকরণ এবং বাধা সরঞ্জাম এবং কর্মীদের রক্ষা করার জন্য ডিসি আর্কসের নির্ভরযোগ্য দমন |
| 2. ব্যতিক্রমী স্থায়িত্ব | IP65-রেটেড UV-প্রতিরোধী হাউজিং লবণ-স্প্রে জারা-প্রতিরোধী, 1000 ঘন্টার জন্য পরীক্ষিত ন্যূনতম 20,000 যান্ত্রিক অপারেশন চক্র চরম পরিবেশগত পরিস্থিতিতে নির্ভরযোগ্যভাবে কাজ করে |
| 3. বুদ্ধিমান বৈশিষ্ট্য | ইন্টিগ্রেটেড ফল্ট পর্যবেক্ষণ এবং দূরবর্তী অপারেশন ক্ষমতা রিয়েল-টাইম সিস্টেম পর্যবেক্ষণের জন্য স্থিতি সূচক পরিষ্কার করুন উন্নত সুরক্ষার জন্য তাপমাত্রা ক্ষতিপূরণ প্রযুক্তি |
| 4. প্রত্যয়িত মানের নিশ্চয়তা | TÜV রাইনল্যান্ড প্রত্যয়িত, UL 489B অনুগত IEC 60947-2 মান সম্মতি ধারাবাহিক পারফরম্যান্সের জন্য শিপিংয়ের আগে 100% কারখানা-পরীক্ষিত |
| 5. সহজ ইনস্টলেশন ও রক্ষণাবেক্ষণ | প্রচলিত ডিসি ব্রেকারগুলির তুলনায় 35% বেশি কমপ্যাক্ট টুল-মুক্ত আনুষঙ্গিক ইনস্টলেশন এবং সামনে-মুখী সংযোগ টার্মিনাল DIN রেল বা প্যানেল মাউন্ট করার জন্য বহুমুখী |
| 6. খরচ দক্ষতা | স্ট্যান্ডার্ড সমাধানের চেয়ে দীর্ঘ পরিষেবা জীবন হ্রাস রক্ষণাবেক্ষণ প্রয়োজনীয়তা 3-বছরের ওয়ারেন্টি এবং বিশ্বব্যাপী সমর্থন সহ কারখানা-সরাসরি মূল্য |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
পরিবহন নিরাপত্তা নিশ্চিত করতে, আমাদের বৈদ্যুতিক পণ্যগুলি চাঙ্গা কাঠের ক্রেটে রপ্তানি করা হয়। ক্রেটগুলি তাপ চিকিত্সা করে এবং ISPM-15 চিহ্ন বহন করে, যা দ্রুত কাস্টমস ক্লিয়ারেন্স সক্ষম করে। উত্থিত বেস ডিজাইন ফর্কলিফ্ট অপারেশনের সুবিধা দেয়, যখন অভ্যন্তরীণ শক-শোষণকারী বেঁধে দেওয়া পণ্যগুলি অক্ষত অবস্থায় পৌঁছানো নিশ্চিত করে। সমস্ত বাহ্যিক ক্রেট স্পষ্টভাবে লেবেলযুক্ত এবং আন্তর্জাতিক লজিস্টিক মান মেনে চলে৷৷
-

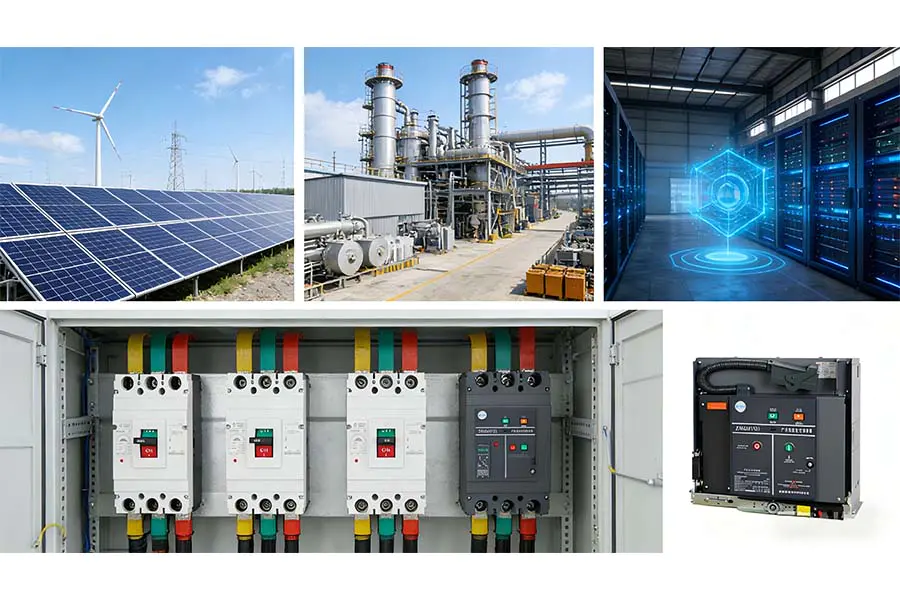

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| বহি |  |  | |||||

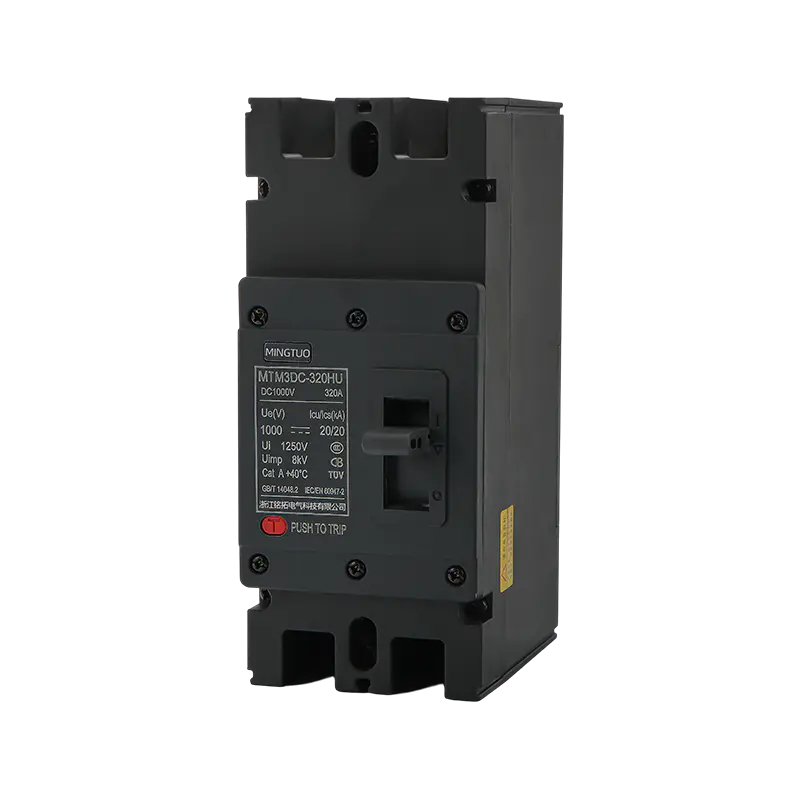

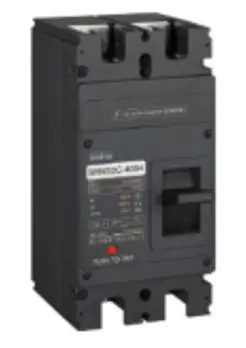

| শেল ফ্রেম | মডেল SRM3DC-320 | SRM3DC-400 | |||||
| খুঁটির সংখ্যা | 2 | তিন | 2 | তিন | |||
| রেট ওয়ার্কিং ভোল্টেজ Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| রেট করা বিচ্ছিন্নতা ভোল্টেজ Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| রেটেড প্রভাব সহ্য ভোল্টেজ Uimp(kV) | আট | 12 | 12 | ||||
| রেট করা বর্তমান ইন(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 225, 250, 315, 350, 400 | |||||
| রেটেড সীমা শর্ট সার্কিট ব্রেকিং ক্ষমতা Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2-খুঁটি) 20 [3-পোলেস্ট্রিং) |
| এক | এক | / | 70 | 40 | 20 | 20 [2-পোলেস্ট্রিং) 25 (3-মেরু স্ট্রিং) | |
| অপারেটিং শর্ট সার্কিট ব্রেকিং ক্ষমতার Ics(kA) সংযোগ মোড | Ics=100% Icu | ||||||
| উপরে এবং নীচে, নীচে এবং উপরে (2P, 320/3P) ভিতরে এবং বাইরে যান, উপরে এবং বাইরে যান (3P) | |||||||
| ব্যবহারের বিভাগ | A | ||||||
| এটা বিচ্ছিন্নতা ফাংশন আছে? | হও
| ||||||
| পরিবেষ্টিত তাপমাত্রা অপারেটিং | -35℃~70℃ | ||||||
| যান্ত্রিক জীবন (সময়) | 20000 | দশ হাজার | |||||
| বৈদ্যুতিক জীবন (সময়) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| একটি মানদণ্ড পূরণ করুন | IEC/EN 60947-2, GB/T 14048.2 | ||||||

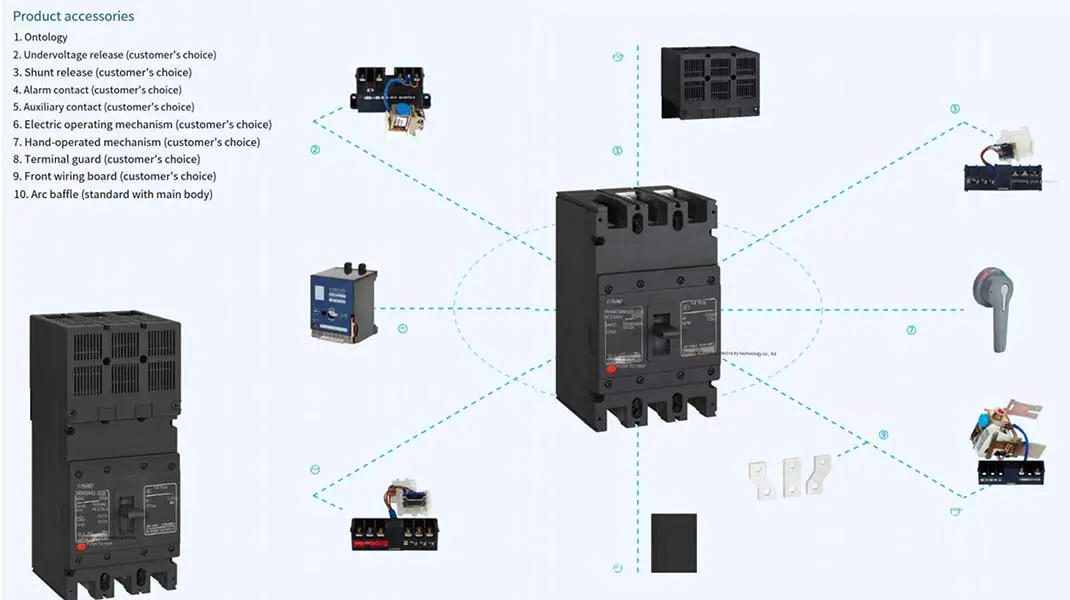

| সংযুক্তি | পৃথক উত্তেজনা, অক্জিলিয়ারী, অ্যালার্ম, ম্যানুয়াল অপারেশন এবং বৈদ্যুতিক অপারেশন | ||||||
| প্রমাণীকরণ | CCC, CE, TUV | ||||||
| পরিমাপ (দৈর্ঘ্য × প্রস্থ × উচ্চতা) (মিমি) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||
| মন্তব্য | 320 শেল ফ্রেম H: উচ্চ ব্রেকিং, R: বর্তমান-সীমাবদ্ধ প্রকারে বিভক্ত | ||||||
| বহি |  |  | ||||||

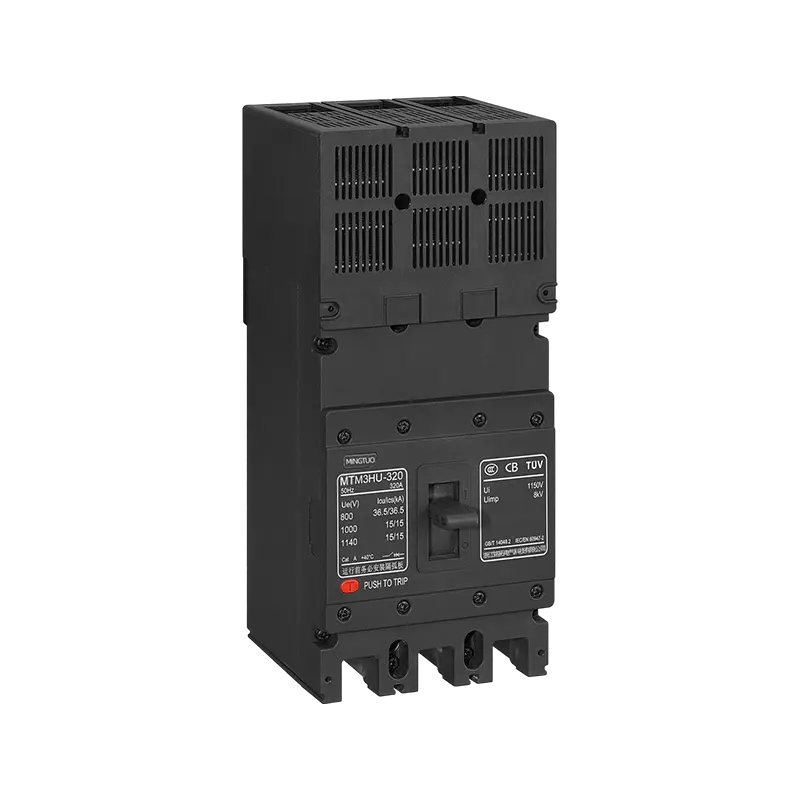

| শেল ফ্রেম | SRM3HU-320 | SRM3HU-400 | ||||||
| খুঁটির সংখ্যা | তিন | তিন | ||||||
| রেট ওয়ার্কিং ভোল্টেজ Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| রেট করা বিচ্ছিন্নতা ভোল্টেজ Ui(V) | AC1150 | |||||||
| রেটেড প্রভাব সহ্য ভোল্টেজ Uimp(kV) | আট | 12 | ||||||
| রেট করা বর্তমান ইন(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 250, 280, 315, 320, 350, চারশ | ||||||
| রেটেড সীমা শর্ট সার্কিট ব্রেকিং ক্ষমতা Icu(kA) | আটy-five | 50 | 36.5 | 10 | আটy-five | 50 | 36.5 | 10 |
| এক | ! | এক | এক | 100 | 60 | 50 | 15 | |
| অপারেটিং শর্ট সার্কিট ব্রেকিং ক্ষমতার Ics(kA) সংযোগ মোড | Ics=100% Icu | |||||||
| ব্যবহারের বিভাগ | A | |||||||
| এটা বিচ্ছিন্নতা ফাংশন আছে? | হও | |||||||
| পরিবেষ্টিত তাপমাত্রা অপারেটিং | -35℃~70℃ | |||||||
| যান্ত্রিক জীবন (সময়) | 20000 | দশ হাজার | ||||||
| বৈদ্যুতিক জীবন (সময়) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| একটি মানদণ্ড পূরণ করুন | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| সংযুক্তি | পৃথক উত্তেজনা, অক্জিলিয়ারী, অ্যালার্ম, ম্যানুয়াল অপারেশন এবং বৈদ্যুতিক অপারেশন | |||||||
| প্রমাণীকরণ | CCC, CE, TUV | |||||||
| পরিমাপ (দৈর্ঘ্য × প্রস্থ × উচ্চতা) (মিমি) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| মন্তব্য | 320 শেল ফ্রেম H: উচ্চ ব্রেকিং, R: বর্তমান-সীমাবদ্ধ প্রকারে বিভক্ত | |||||||
| বহি |  | | ||||||
| শেল ফ্রেম | SRM3HU-630 | SRM3HU-800 | ||||||
| খুঁটির সংখ্যা | তিন | তিন | ||||||
| রেট ওয়ার্কিং ভোল্টেজ Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| রেট করা বিচ্ছিন্নতা ভোল্টেজ Ui(V) | AC1150 | |||||||
| রেটেড প্রভাব সহ্য ভোল্টেজ Uimp(kV) | 12 | 12 | ||||||
| রেট করা বর্তমান ইন(A) | 500 630 | 700, আটশত | ||||||
| রেটেড সীমা শর্ট সার্কিট ব্রেকিং ক্ষমতা Icu(kA) | আটy-five | 50 | 36.5 | 10 | আটy-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| অপারেটিং শর্ট সার্কিট ব্রেকিং ক্ষমতার Ics(kA) সংযোগ মোড | Ics=100% Icu | |||||||
| ব্যবহারের বিভাগ | A | |||||||
| এটা বিচ্ছিন্নতা ফাংশন আছে? | হও | |||||||
| পরিবেষ্টিত তাপমাত্রা অপারেটিং | -35℃~70℃ | |||||||
| যান্ত্রিক জীবন (সময়) | 5000 | দশ হাজার | ||||||
| বৈদ্যুতিক জীবন (সময়) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| একটি মানদণ্ড পূরণ করুন | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| সংযুক্তি | পৃথক উত্তেজনা, অক্জিলিয়ারী, অ্যালার্ম, ম্যানুয়াল অপারেশন এবং বৈদ্যুতিক অপারেশন | |||||||
| প্রমাণীকরণ | CCC, CE, TUV | |||||||
| পরিমাপ (দৈর্ঘ্য × প্রস্থ × উচ্চতা) (মিমি) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| বহি |  |  | ||||||
| শেল ফ্রেম | মডেল SRM3DC-320 | SRM3DC-800 | ||||||
| খুঁটির সংখ্যা | 2-তিন | 2-তিন | ||||||
| রেট ওয়ার্কিং ভোল্টেজ Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| রেট করা বিচ্ছিন্নতা ভোল্টেজ Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| রেটেড প্রভাব সহ্য ভোল্টেজ Uimp(kV) | আট | 12 | 12 | |||||
| রেট করা বর্তমান ইন(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350 | 225, 250, 315, 350, চারশ | ||||||
| রেটেড সীমা শর্ট সার্কিট ব্রেকিং ক্ষমতা Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(2-মেরু স্ট্রিং) 20 (3-মেরু স্ট্রিং) | |
| এক | এক | / | 70 | 40 | 20 | 20 (2-পোলেস্ট্রিং) 25 (3-মেরু স্ট্রিং) | ||
| অপারেটিং শর্ট সার্কিট ব্রেকিং ক্ষমতার Ics(kA) সংযোগ মোড | Ics=100% Icu | |||||||
| ব্যবহারের বিভাগ | A | |||||||
| এটা বিচ্ছিন্নতা ফাংশন আছে? | হও | |||||||
| পরিবেষ্টিত তাপমাত্রা অপারেটিং | -35℃~70℃ | |||||||
| যান্ত্রিক জীবন (সময়) | 20000 | দশ হাজার | ||||||
| বৈদ্যুতিক জীবন (সময়) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| একটি মানদণ্ড পূরণ করুন | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| সংযুক্তি | পৃথক উত্তেজনা, অক্জিলিয়ারী, অ্যালার্ম, ম্যানুয়াল অপারেশন এবং বৈদ্যুতিক অপারেশন | |||||||
| প্রমাণীকরণ | CCC, CE, TUV | |||||||
| পরিমাপ (দৈর্ঘ্য × প্রস্থ × উচ্চতা) (মিমি) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
