পণ্য ওভারভিউ
পরিবেশ বান্ধব গ্যাস উত্তাপযুক্ত ক্যাবিনেট হল একটি নতুন সমন্বিত ইনডোর এবং আউটডোর SF₆-মুক্ত বিদ্যুৎ বিতরণ সরঞ্জাম যা স্বাধীনভাবে Mingtuo ইলেকট্রিক দ্বারা তৈরি করা হয়েছে। এটি ঐতিহ্যগত সালফার হেক্সাফ্লোরাইড গ্রিনহাউস গ্যাস পরিত্যাগ করে এবং শুষ্ক বায়ু বা নাইট্রোজেনকে পরিবেশ-বান্ধব অন্তরক এবং চাপ-নির্বাপক মাধ্যম হিসেবে গ্রহণ করে। উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্নকারী, আর্থিং সুইচ, ভ্যাকুয়াম সার্কিট ব্রেকার, CT/PT এবং সেকেন্ডারি পরিমাপ ও নিয়ন্ত্রণ ইউনিটগুলি একটি সিল করা গ্যাস ট্যাঙ্কে একত্রিত করা হয়েছে।
সরঞ্জাম দুটি রিং নেটওয়ার্ক পাওয়ার সাপ্লাই এবং টার্মিনাল একক পাওয়ার সাপ্লাই মোড সমর্থন করে। এটি শহুরে পাওয়ার গ্রিড সংস্কার, আবাসিক সম্প্রদায়, বাণিজ্যিক প্লাজা, পিভি শক্তি সঞ্চয় পাওয়ার স্টেশন, শিল্প পার্ক এবং অস্থায়ী নির্মাণ বিদ্যুৎ সরবরাহ প্রকল্পগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়। এটি ঐতিহ্যবাহী SF₆ গ্যাস ইনসুলেটেড ক্যাবিনেট, আমেরিকান প্যাড-মাউন্টেড ট্রান্সফরমার এবং ইউরোপীয় প্রিফেব্রিকেটেড সাবস্টেশনগুলির জন্য একটি কম-কার্বন পরিবেশ-বান্ধব প্রতিস্থাপন হিসাবে কাজ করে।
মূল পণ্যের সুবিধা
3.1 শূন্য গ্রীনহাউস গ্যাস নির্গমন, কম কার্বন এবং পরিবেশ বান্ধব
সিল করা গ্যাস ট্যাঙ্কটি SF₆ গ্রিনহাউস গ্যাস বা ফ্লোরিনযুক্ত বিপজ্জনক পদার্থ ছাড়াই শুষ্ক বায়ু বা উচ্চ-বিশুদ্ধতা নাইট্রোজেনকে অন্তরক এবং চাপ-নির্বাপক মাধ্যম হিসাবে ব্যবহার করে, যার প্রায় শূন্য গ্লোবাল ওয়ার্মিং সম্ভাবনা রয়েছে। এটি জাতীয় দ্বৈত-কার্বন নীতি এবং সবুজ পাওয়ার গ্রিড বিডিং মান মেনে চলে। ইকুইপমেন্ট ডিকমিশন করার পরে, বিপজ্জনক বর্জ্য নিষ্পত্তির খরচ কমিয়ে এবং পূর্ণ-জীবন-চক্র কম-কার্বন অপারেশন উপলব্ধি করার পরে অন্তরক মাধ্যমটি সরাসরি নিঃশেষিত এবং পুনর্ব্যবহৃত হতে পারে।
3.2 কমপ্যাক্ট ইন্টিগ্রেটেড সিলড গ্যাস ট্যাঙ্ক, ছোট দখলকৃত এলাকা
সমস্ত প্রাথমিক উচ্চ-ভোল্টেজ উপাদানগুলি একটি সিল করা স্টেইনলেস স্টীল গ্যাস ট্যাঙ্কের ভিতরে একত্রিত করা হয়। সামগ্রিক ক্যাবিনেটের আকার ইউরোপীয় বক্স সাবস্টেশন এবং একই ক্ষমতার ঐতিহ্যবাহী এয়ার-ইনসুলেটেড সুইচগিয়ারের তুলনায় অনেক ছোট। ইন্টিগ্রেটেড মডুলার ডিজাইন সিভিল ফাউন্ডেশনের খরচ অনেক কমিয়ে দেয়, সমুদ্র ও স্থল পরিবহনকে সহজ করে এবং দ্রুত অন-সাইট ইনস্টলেশন এবং পজিশনিং সক্ষম করে।
3.3 সম্পূর্ণরূপে উত্তাপ নিরাপদ কাঠামো, কম রক্ষণাবেক্ষণ
সমস্ত লাইভ হাই-ভোল্টেজ যন্ত্রাংশ ধাতব সিলযুক্ত গ্যাস ট্যাঙ্কের ভিতরে কোনও উন্মুক্ত লাইভ উপাদান ছাড়াই আবদ্ধ থাকে। সম্পূর্ণরূপে আবদ্ধ অন্তরণ নকশা নিরাপদ স্পর্শ অপারেশনের জন্য ক্যাবিনেটের পৃষ্ঠে শূন্য বিদ্যুতায়ন নিশ্চিত করে। স্বাধীন আর্থিং সার্কিট এবং মাল্টি মেকানিক্যাল ইন্টারলক (ক্লোজিং/আর্থিং/ক্যাবিনেট ডোর ইন্টারলক) ভুল অপারেশনের কারণে বৈদ্যুতিক শক দুর্ঘটনা প্রতিরোধ করে।
সিল করা গ্যাস ট্যাঙ্কটি নিরোধক মাঝারি জারণ এবং বার্ধক্য এড়াতে আর্দ্রতা, ধূলিকণা এবং ঘনীভবনকে বিচ্ছিন্ন করে, স্বাভাবিক কাজের অবস্থার অধীনে দীর্ঘমেয়াদী রক্ষণাবেক্ষণ-মুক্ত অপারেশনকে সমর্থন করে। স্ট্যান্ডার্ড প্লাগ-ইন ট্রান্সফরমার এবং সেকেন্ডারি টার্মিনালগুলি প্রধান গ্যাস ট্যাঙ্ককে বিচ্ছিন্ন না করেই ত্রুটিপূর্ণ উপাদানগুলির দ্রুত প্রতিস্থাপনের অনুমতি দেয়।
3.4 জারা বিরোধী বহিরঙ্গন মন্ত্রিসভা, কঠোর পরিবেশে অভিযোজিত
ক্যাবিনেটটি বাইরের বিশেষ অ্যান্টি-রাস্ট ইলেক্ট্রোস্ট্যাটিক স্প্রে করা আবরণ সহ পুরু কোল্ড-রোল্ড স্টিল শীট দিয়ে তৈরি, বৃষ্টি, বালি, উচ্চ আর্দ্রতা এবং চরম তাপমাত্রা প্রতিরোধী। স্লোপড টপ ডিজাইন বৃষ্টির পানি নিষ্কাশনকে ত্বরান্বিত করে, এবং আইপি-রেটেড সুরক্ষা সহ বহু-সিল করা ক্যাবিনেটের দরজা বৃষ্টির দক্ষিণাঞ্চল, হিমশীতল উত্তর অঞ্চল এবং উপকূলীয় লবণ কুয়াশা পরিবেশের সাথে খাপ খাইয়ে নেয়।
3.5 কাস্টমাইজযোগ্য লো-ভোল্টেজ কম্পার্টমেন্ট এবং বুদ্ধিমান সম্প্রসারণ
লো-ভোল্টেজের বগিটি প্রচুর মাউন্টিং রেল, সমর্থনকারী ঐচ্ছিক মোল্ডেড কেস সার্কিট ব্রেকার, মাল্টি-ফাংশন পাওয়ার মিটার, ATS স্বয়ংক্রিয় স্থানান্তর সুইচ, প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ মডিউল এবং বুদ্ধিমান মনিটরিং ডিভাইস সহ প্রাক-ইনস্টল করা আছে। স্ট্যান্ডার্ড RS485 কমিউনিকেশন ইন্টারফেস স্মার্ট পাওয়ার ডিস্ট্রিবিউশন এবং পিভি এনার্জি স্টোরেজ রিমোট মনিটরিং সিস্টেমের সাথে দূরবর্তী পরিমাপ, রিমোট সিগন্যালিং এবং রিমোট কন্ট্রোল উপলব্ধি করতে বিরামহীন সংযোগ সক্ষম করে।
3.6 কম ক্ষতি এবং উচ্চ নির্ভরযোগ্য প্রধান সার্কিট
অন্তর্নির্মিত ভ্যাকুয়াম ইন্টারপ্টার শক্তিশালী শর্ট-সার্কিট এবং ওভারলোড প্রতিরোধের সাথে স্থিতিশীল ব্রেকিং কর্মক্ষমতা প্রদান করে। অপ্টিমাইজ করা তামা বাসবার গঠন সার্কিট ক্ষতি এবং চলমান শব্দ কাটা. ক্যাবিনেট দীর্ঘ সময়ের ভারী-লোড ক্রমাগত অপারেশন সমর্থন করে, উচ্চ-লোড পরিস্থিতি যেমন কারখানা এবং শক্তি স্টোরেজ স্টেশনগুলির জন্য আদর্শ।
প্রযুক্তিগত পরামিতি টেবিল
| আইটেম | স্পেসিফিকেশন |
| মডেল | পরিবেশ বান্ধব গ্যাস ইনসুলেটেড ক্যাবিনেট (পরিবেশ বান্ধব ক্যাবিনেট) |
| উচ্চ ভোল্টেজ রেট | 10kV / সর্বোচ্চ অপারেটিং ভোল্টেজ 12kV |
| রেট কম ভোল্টেজ | AC 0.4kV (থ্রি-ফেজ ফোর-ওয়্যার) |
| রেট ফ্রিকোয়েন্সি | 50Hz |
| রেট করা বর্তমান পরিসর | 630A ~ 1250A |
| স্বল্প সময়ের বর্তমান প্রতিরোধ | 20kA / 25kA (4s) |
| 1মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে | 35kV (HV সাইড) |
| লাইটনিং ইমপালস ভোল্টেজ সহ্য করে | 75kV |
| নিরোধক এবং আর্ক এক্সটিংগুইশিং মাধ্যম | শুষ্ক বায়ু / নাইট্রোজেন (SF₆ বিনামূল্যে) |
| ঘের সুরক্ষা ক্লাস | IP34 (আউটডোর) / IP30 (ইনডোর) |
| পরিবেষ্টিত তাপমাত্রা | -45℃ ~ 55℃ |
| নয়েজ লেভেল (1মি দূরত্ব) | ≤55dB |
| ইনস্টলেশনের ধরন | ইনডোর ক্যাবিনেট মাউন্টিং / আউটডোর মেঝে প্যাড-মাউন্ট ইনস্টলেশন |
গঠন

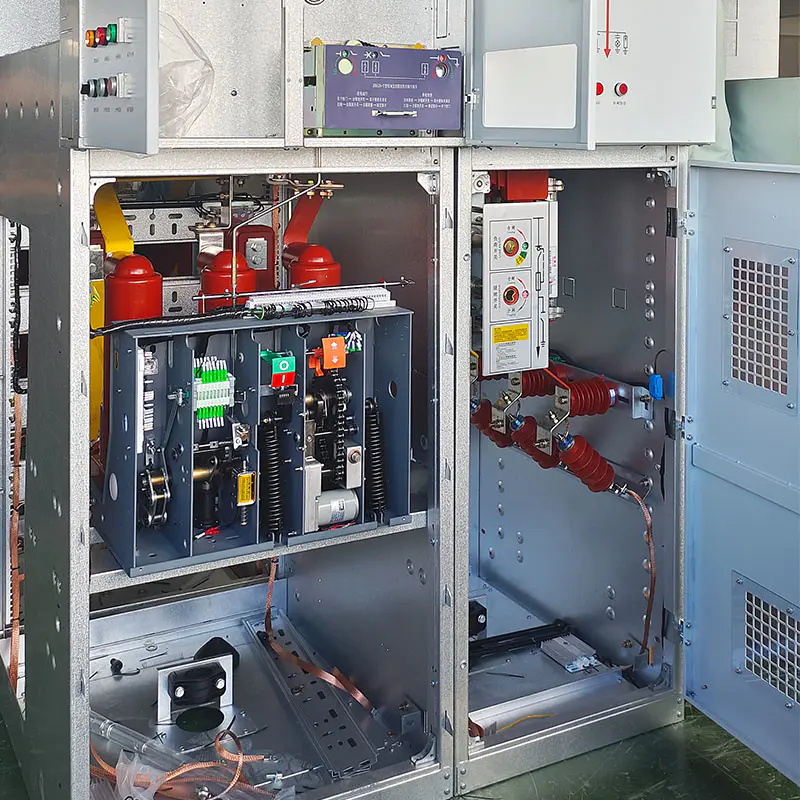

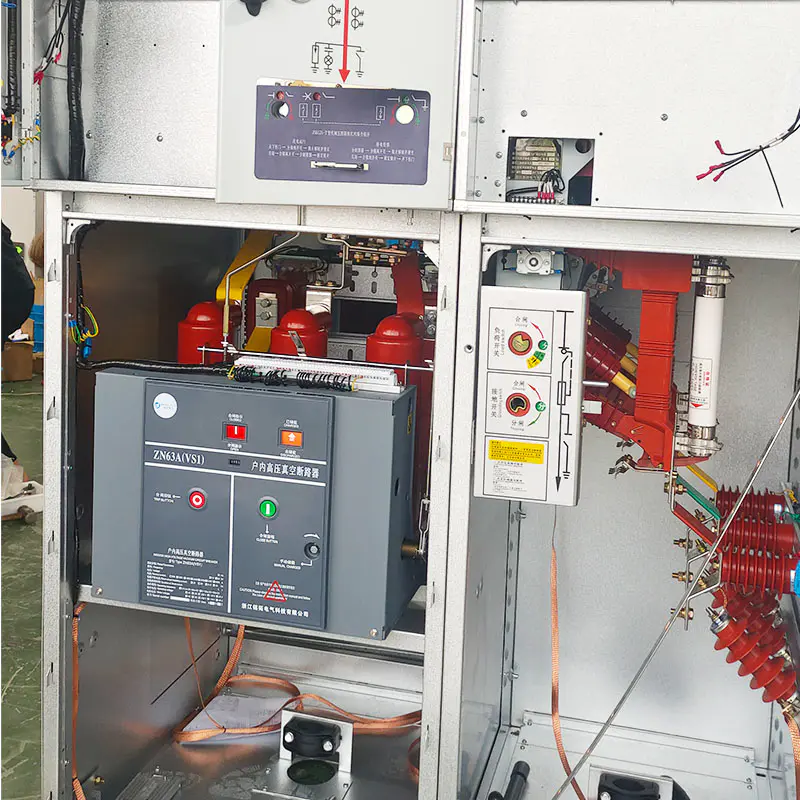

সম্পূর্ণরূপে সিল করা স্টেইনলেস স্টিলের গ্যাস ট্যাঙ্কটি ভ্যাকুয়াম সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্নকারী, আর্থিং সুইচ, গ্যাসের চাপ গেজ এবং বিস্ফোরণ-প্রমাণ চাপ ত্রাণ যন্ত্রকে সংহত করে। বাহ্যিক আর্দ্রতা এবং ধূলিকণা বিচ্ছিন্ন করার জন্য সমস্ত লাইভ উচ্চ-ভোল্টেজ উপাদানগুলি শুষ্ক বায়ু/নাইট্রোজেন মাধ্যমের ভিতরে সিল করা হয়। চাপ পর্যবেক্ষণ এবং গ্যাস লিকেজ সনাক্তকরণ ইন্টারফেসগুলি অনলাইন পরিদর্শনের জন্য সংরক্ষিত। লোডের নিচে আর্থিং সুইচ বন্ধ হওয়া এবং প্রধান ক্যাবিনেটের দরজা লাইভ খোলার মতো বিপজ্জনক ভুল কাজ এড়াতে সম্পূর্ণ পাঁচ-প্রতিরোধের যান্ত্রিক ইন্টারলক দিয়ে সজ্জিত।
5.1 স্বাধীন লো-ভোল্টেজ আউটগোয়িং কম্পার্টমেন্ট (ডান দিক)
ইস্পাত পার্টিশন দ্বারা উচ্চ-ভোল্টেজ গ্যাস ট্যাঙ্ক থেকে শারীরিকভাবে পৃথক করা হয়। স্ট্যান্ডার্ডাইজড রেল লেআউট MCCB, মাল্টি-ফাংশন মিটার, ATS, প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ এবং বুদ্ধিমান যোগাযোগ মডিউল ইনস্টল করার অনুমতি দেয়। স্বাধীন সেকেন্ডারি তারের টার্মিনাল বগি পরিপাটি তারের এবং সুবিধাজনক রক্ষণাবেক্ষণ নিশ্চিত করে।
5.2 অপারেশন এবং মনিটরিং কম্পার্টমেন্ট (বাম দিকে)
অপারেটিং হ্যান্ডলগুলির কেন্দ্রীভূত বিন্যাস, লাইভ ডিসপ্লে সূচক, গ্যাসের চাপ পর্যবেক্ষণ গেজ এবং তাপমাত্রা ও আর্দ্রতা নিয়ন্ত্রক। ভিজ্যুয়াল অবজারভেশন উইন্ডো 5.3 বাইরের ইন্টিগ্রেটেড ক্যাবিনেট না খুলেই সুইচ বন্ধ/খোলার অবস্থা সরাসরি দেখার অনুমতি দেয়
দ্রুত বৃষ্টির জল নিষ্কাশনের জন্য ঢালু শীর্ষ সহ এক-টুকরো ঠান্ডা-ঘূর্ণিত ইস্পাত ক্যাবিনেট। বিরোধী জং বিরোধী জারা ইলেক্ট্রোস্ট্যাটিক আবরণ সামগ্রিক প্রয়োগ. একাধিক স্বাধীনভাবে লকযোগ্য ক্যাবিনেটের দরজা নিরাপদ জোনযুক্ত রক্ষণাবেক্ষণের জন্য উচ্চ-ভোল্টেজ, লো-ভোল্টেজ এবং অপারেশন কম্পার্টমেন্টগুলিকে আলাদা করে।
অ্যাপ্লিকেশন দৃশ্যকল্প
মিউনিসিপ্যাল প্রজেক্ট: শহুরে পাওয়ার গ্রিড সংস্কার, হাইওয়ে টানেল, রেল ট্রানজিট, পৌর প্রকৌশলের জন্য অস্থায়ী নির্মাণ বিদ্যুৎ সরবরাহ, কেন্দ্রীভূত রাস্তার আলো বিদ্যুৎ বিতরণ
বাণিজ্যিক ও আবাসিক ভবন: আবাসিক সম্প্রদায়, স্কুল, হাসপাতাল, বাণিজ্যিক শপিং মল এবং অফিস ভবন
নতুন শক্তি শিল্প: বিতরণ করা ফটোভোলটাইক পাওয়ার স্টেশন, বায়ু খামার এবং শক্তি সঞ্চয় শক্তি বিতরণ সমর্থন করে
শিল্প পার্ক: কারখানা কর্মশালা, খনির উদ্যোগ এবং শিল্প অঞ্চল কেন্দ্রীভূত বিদ্যুৎ সরবরাহ
নিম্ন-কার্বন প্রদর্শনী প্রকল্প: সরকারী শূন্য-কার্বন পার্ক, বাধ্যতামূলক SF₆-মুক্ত প্রয়োজনীয়তা সহ কার্বন নিরপেক্ষতা সমর্থনকারী বিদ্যুৎ বিতরণ প্রকল্প
পল্লী বিদ্যুৎ বিতরণ নেটওয়ার্ক আপগ্রেড
