Name: উচ্চ-কারেন্ট পাওয়ার ডিস্ট্রিবিউশনের জন্য MT 6300A ড্র-আউট এয়ার সার্কিট ব্রেকার
Rating: 5 (99 reviews)

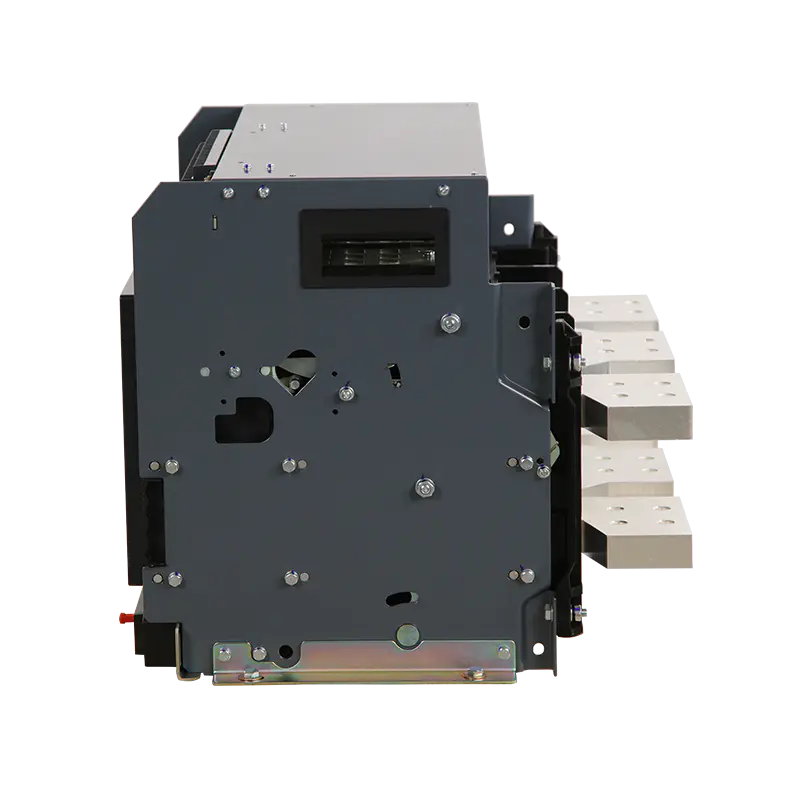

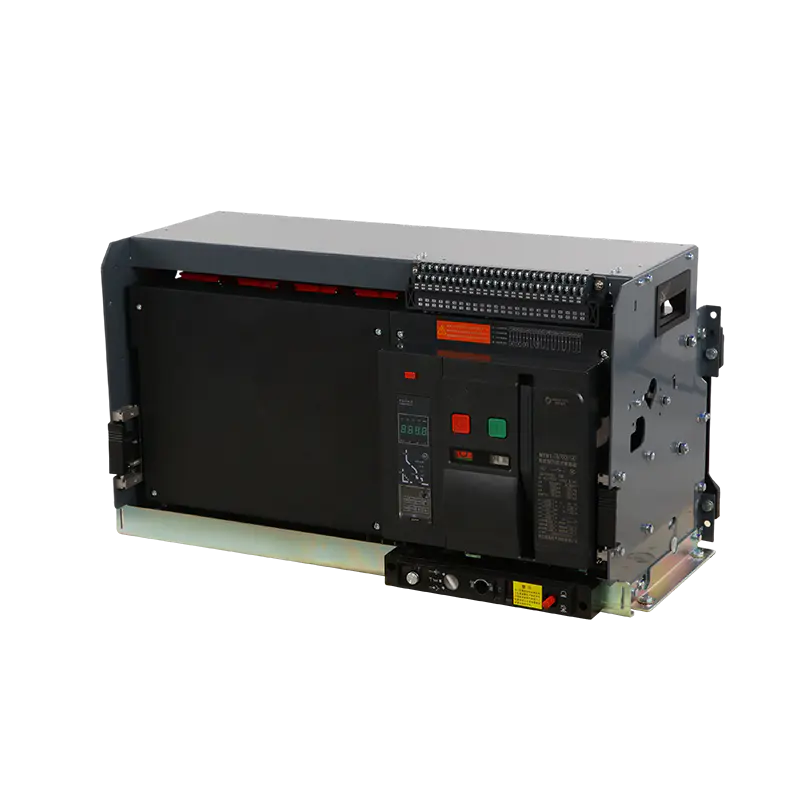

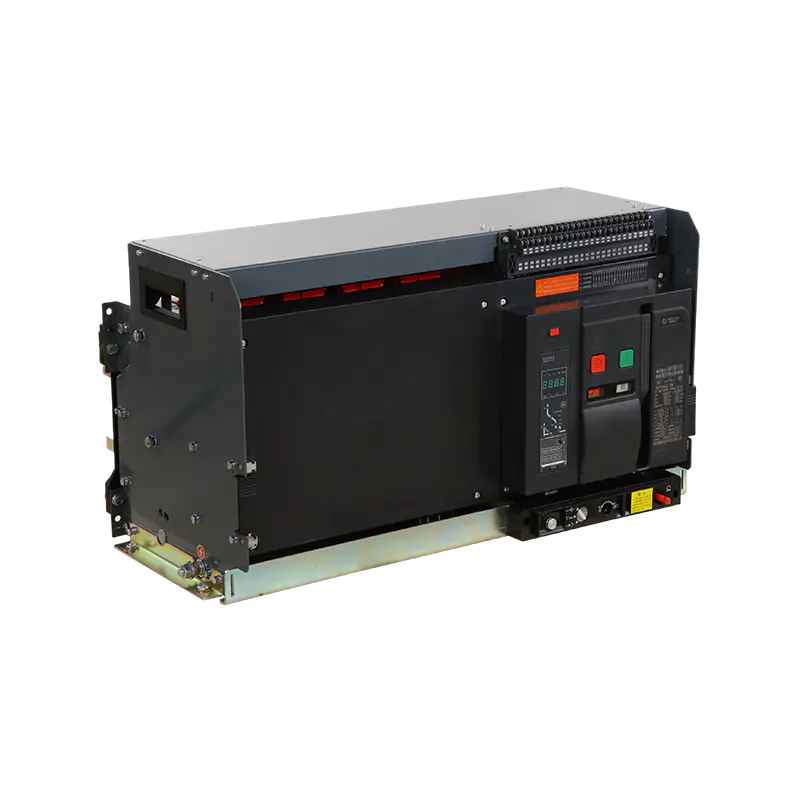

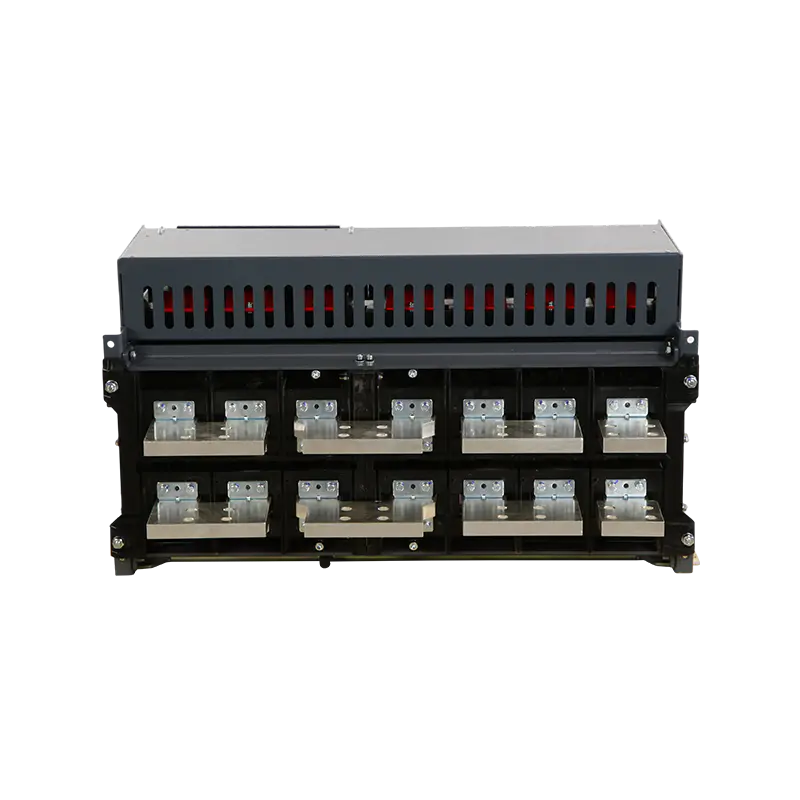

উচ্চ-কারেন্ট পাওয়ার ডিস্ট্রিবিউশনের জন্য MT 6300A ড্র-আউট এয়ার সার্কিট ব্রেকার

বর্ণনা: পণ্য ওভারভিউ

এমটি সিরিজ ড্র-আউট এয়ার সার্কিট ব্রেকারটি নিম্ন-ভোল্টেজের প্রধান বিতরণ সিস্টেমের জন্য ডিজাইন করা হয়েছে যার জন্য উচ্চ বর্তমান ক্ষমতা, অপারেশনাল নমনীয়তা এবং নির্ভরযোগ্য সুরক্ষা কর্মক্ষমতা প্রয়োজন। একটি প্রত্যাহারযোগ্য কাঠামোর সাথে, প্রধান তারের সংযোগ বিচ্ছিন্ন না করে, পরিদর্শন এবং রক্ষণাবেক্ষণকে আরও দক্ষ করে ব্রেকারটিকে নিরাপদে ঢোকানো, প্রত্যাহার করা বা বিচ্ছিন্ন করা যেতে পারে।

2000A থেকে 3200A পর্যন্ত একটি রেট করা বর্তমান পরিসর কভার করে, এই সিরিজটি শিল্প ও বাণিজ্যিক পাওয়ার সিস্টেমে প্রধান আগত ব্রেকার বা ভারী-শুল্ক ফিডার ব্রেকার হিসাবে ব্যবহারের জন্য উপযুক্ত। এর এয়ার আর্ক-নির্বাপক নকশা ওভারলোড এবং শর্ট-সার্কিট অবস্থার অধীনে স্থিতিশীল বাধা কার্যক্ষমতা সক্ষম করে, যা সিস্টেমের ধারাবাহিকতা এবং সরঞ্জাম সুরক্ষা বজায় রাখতে সহায়তা করে।

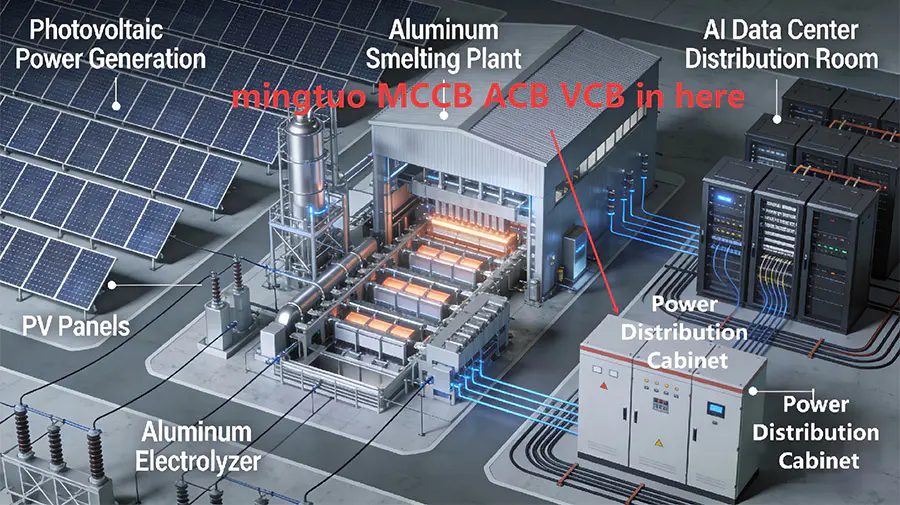

MT সিরিজটি প্রাসঙ্গিক লো-ভোল্টেজ সার্কিট ব্রেকার মান মেনে চলে, যার মধ্যে রয়েছে IEC 60947-2 এবং GB 14048.2, এটিকে মানসম্মত সুইচগিয়ার অ্যাসেম্বলি এবং পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটে একীকরণের জন্য উপযুক্ত করে তোলে। ফোটোভোলটাইক পাওয়ার জেনারেশন, নতুন এনার্জি ইন্ডাস্ট্রিয়াল এবং মাইনিং প্ল্যান্ট, মিনিং প্ল্যান্ট, এন্টারপ্রাইজ প্ল্যান্ট, নতুন শক্তি উৎপাদন কেন্দ্রে ব্যাপকভাবে ব্যবহৃত হয়।

অ্যাপ্লিকেশন:

এমটি সিরিজের ড্র-আউট এয়ার সার্কিট ব্রেকারগুলি লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় যেখানে উচ্চ বর্তমান রেটিং এবং অপারেশনাল নির্ভরযোগ্যতা প্রয়োজন। সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

শিল্প উত্পাদন গাছপালা

বাণিজ্যিক এবং মিশ্র-ব্যবহারের ভবন

ডেটা সেন্টার এবং গুরুত্বপূর্ণ সুবিধা

হাসপাতাল এবং পাবলিক অবকাঠামো

পাওয়ার ডিস্ট্রিবিউশন প্যানেল এবং সুইচগিয়ার সিস্টেম

তাদের প্রত্যাহারযোগ্য ডিজাইন এগুলিকে বিশেষ করে ইনস্টলেশনের জন্য উপযুক্ত করে তোলে যার জন্য রুটিন রক্ষণাবেক্ষণ, সিস্টেম আপগ্রেড বা কম ডাউনটাইম প্রয়োজন৷

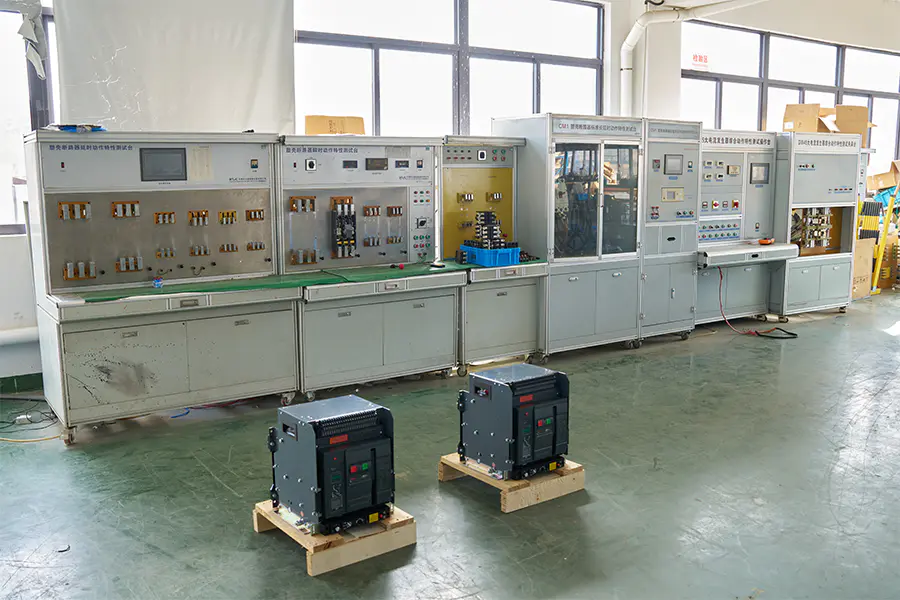

ACB installation And Test
ACB Installation
ACB
Double Circuit Breakerswitching Cabinet
Working Principle

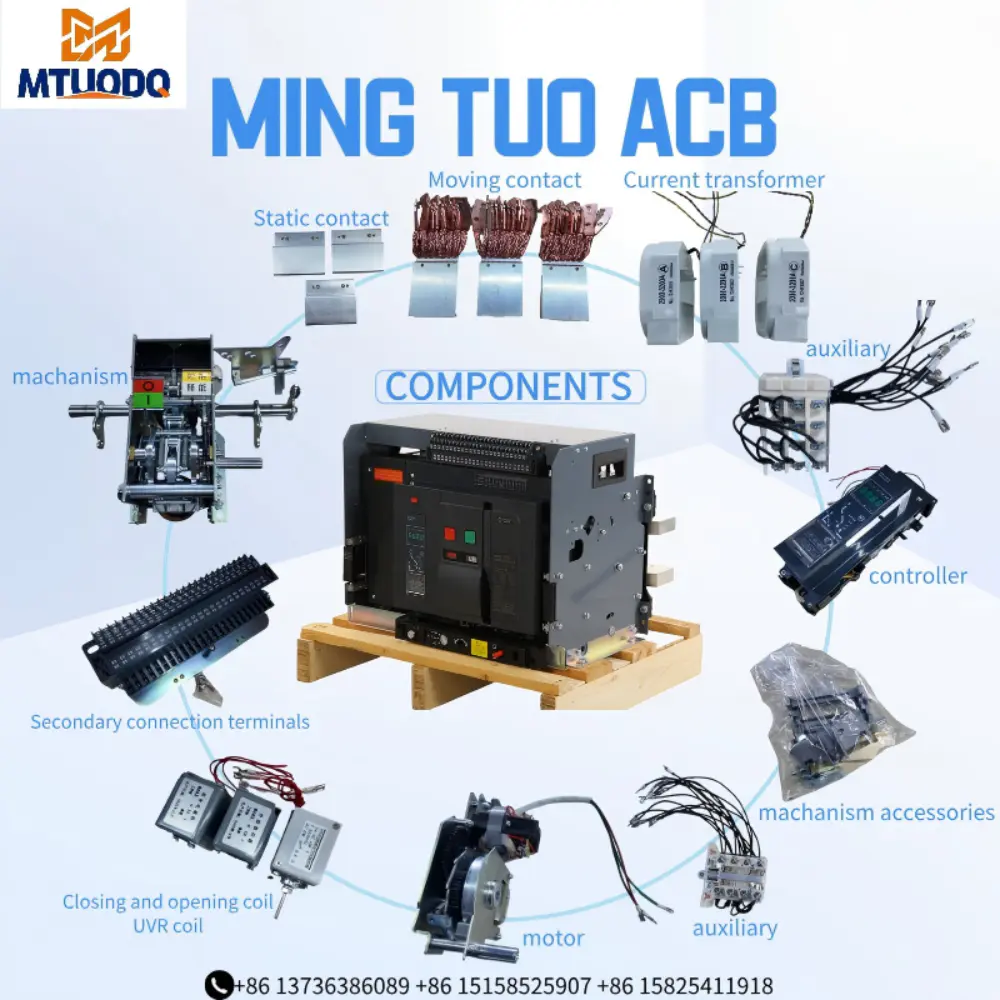

Moving And Static Contact

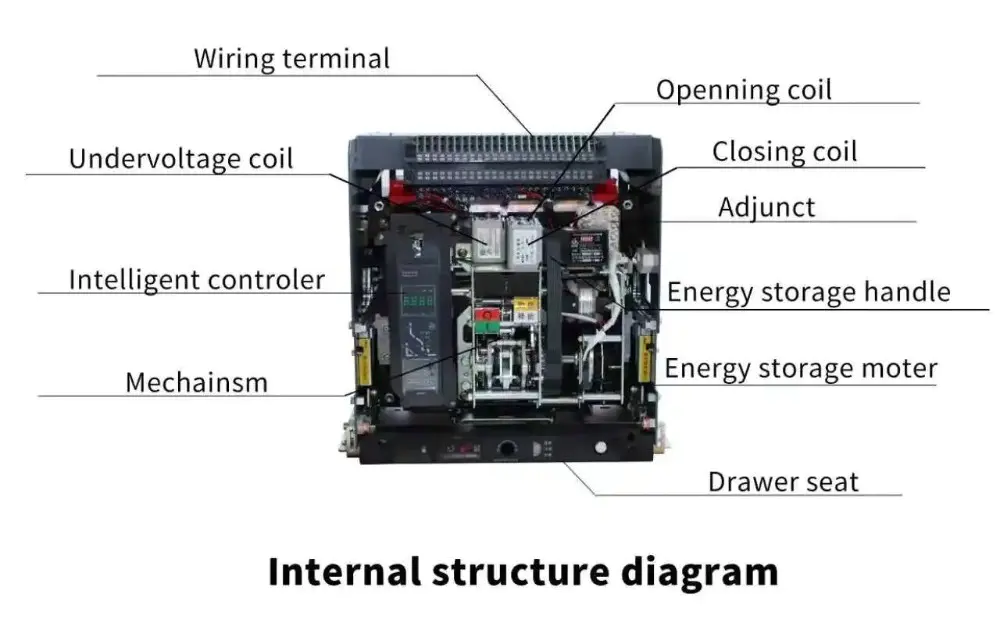

ACB Machanism

যখন পণ্যটি বন্ধ অবস্থায় থাকে এবং চালিত অবস্থায় থাকে, সার্কিটে ওভারলোড বা শর্ট সার্কিট, আন্ডারভোল্টেজ বা ফেজ লস থাকলে, ACB-এর বর্তমান ট্রান্সফরমার বর্তমান সংকেত সনাক্ত করবে, যা নিয়ামকের কাছে প্রেরণ করা হবে। কন্ট্রোলার তারপরে ট্রিপ করার মেকানিজমকে একটি কমান্ড পাঠাবে, যার ফলে গতিশীল এবং স্ট্যাটিক পরিচিতিগুলি আলাদা এবং সংযোগ বিচ্ছিন্ন হয়ে যাবে এবং পণ্যটি খুলবে, ব্যাকএন্ড লোড রক্ষা করার ফাংশন অর্জন করবে।

দ্বৈত পাওয়ার সাপ্লাই যান্ত্রিক এবং বৈদ্যুতিক ইন্টারলকিং উপলব্ধি করে, দুটি পাওয়ার সাপ্লাই লাইনের মধ্যে স্যুইচ করে। যখন মেইন পাওয়ার পাওয়া যায়, তখন মেইন পাওয়ারের সার্কিট ব্রেকার বন্ধ থাকে, কিন্তু বিদ্যুৎ উৎপাদন বন্ধ করা যায় না। মেইন পাওয়ার বন্ধ হয়ে গেলে, জেনারেটর বিদ্যুৎ উৎপন্ন করে, এবং পাওয়ার জেনারেশন লাইনের সার্কিট ব্রেকার বন্ধ থাকে, কিন্তু মেইন পাওয়ার বন্ধ করা যায় না। দুটি পাওয়ার উত্সের মধ্যে শুধুমাত্র একটি বন্ধ করা যেতে পারে৷৷

Product Debugging
Product Debugging
Product Debugging
ACB
ACB installation And Test
Working Principle
Moving And Static Contact
ACB Machanism
Double Circuit Breakerswitching Cabinet

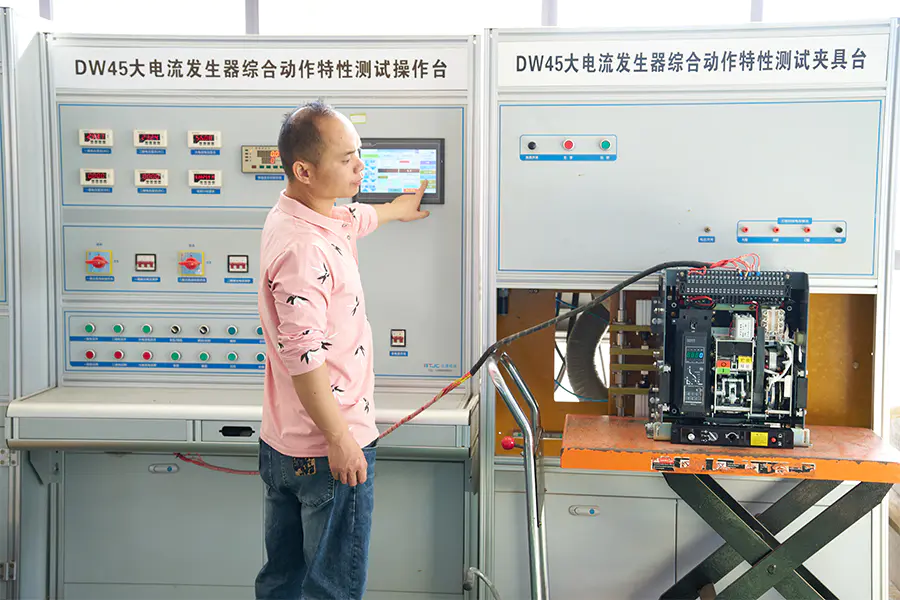

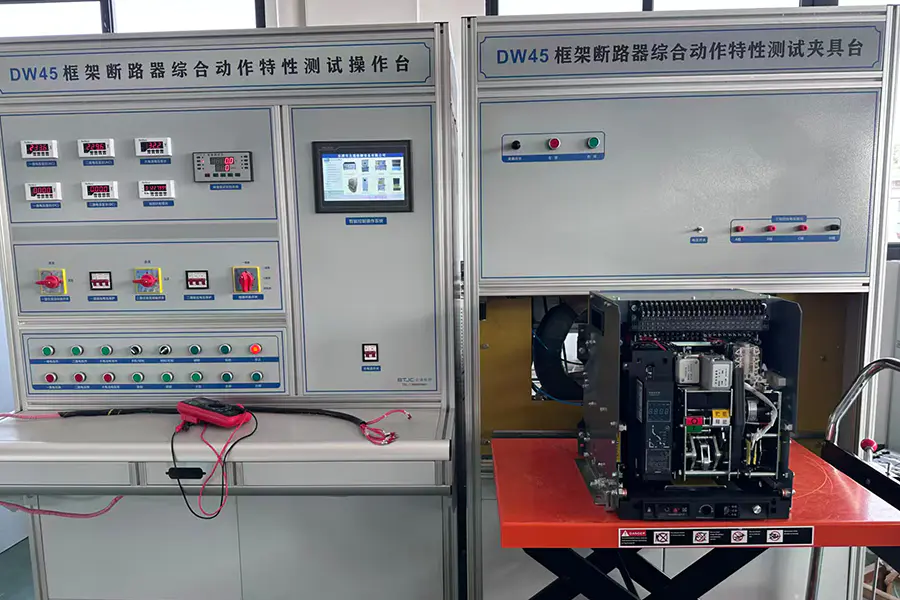

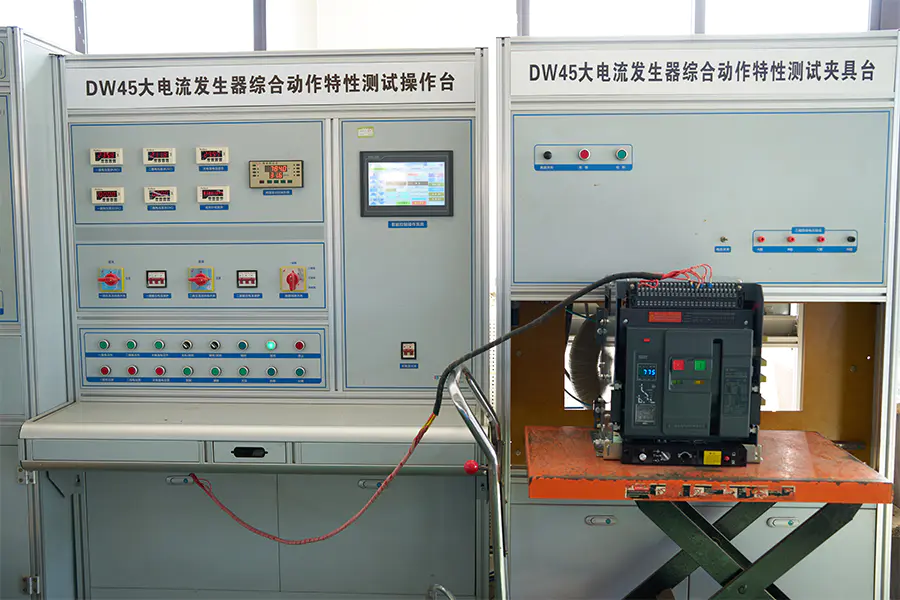

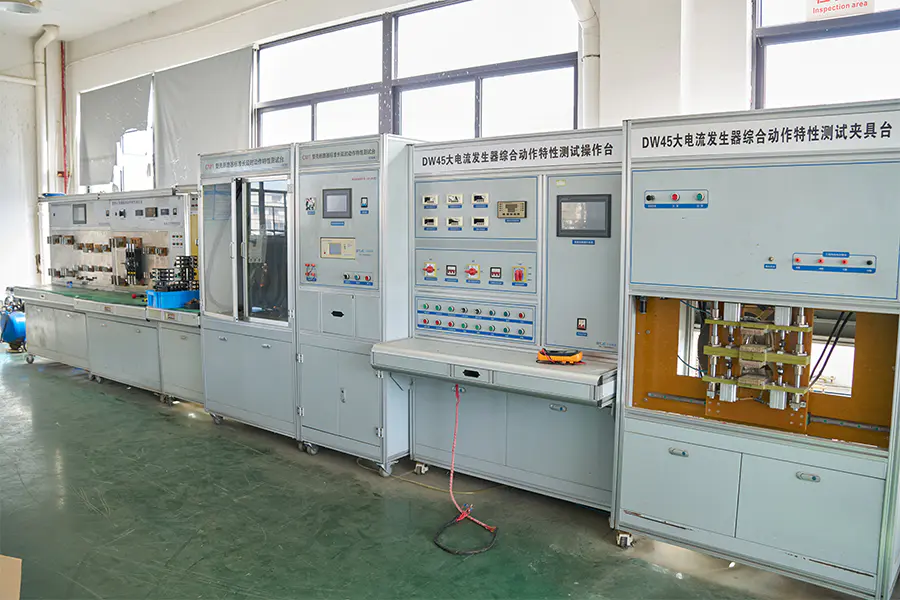

ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing

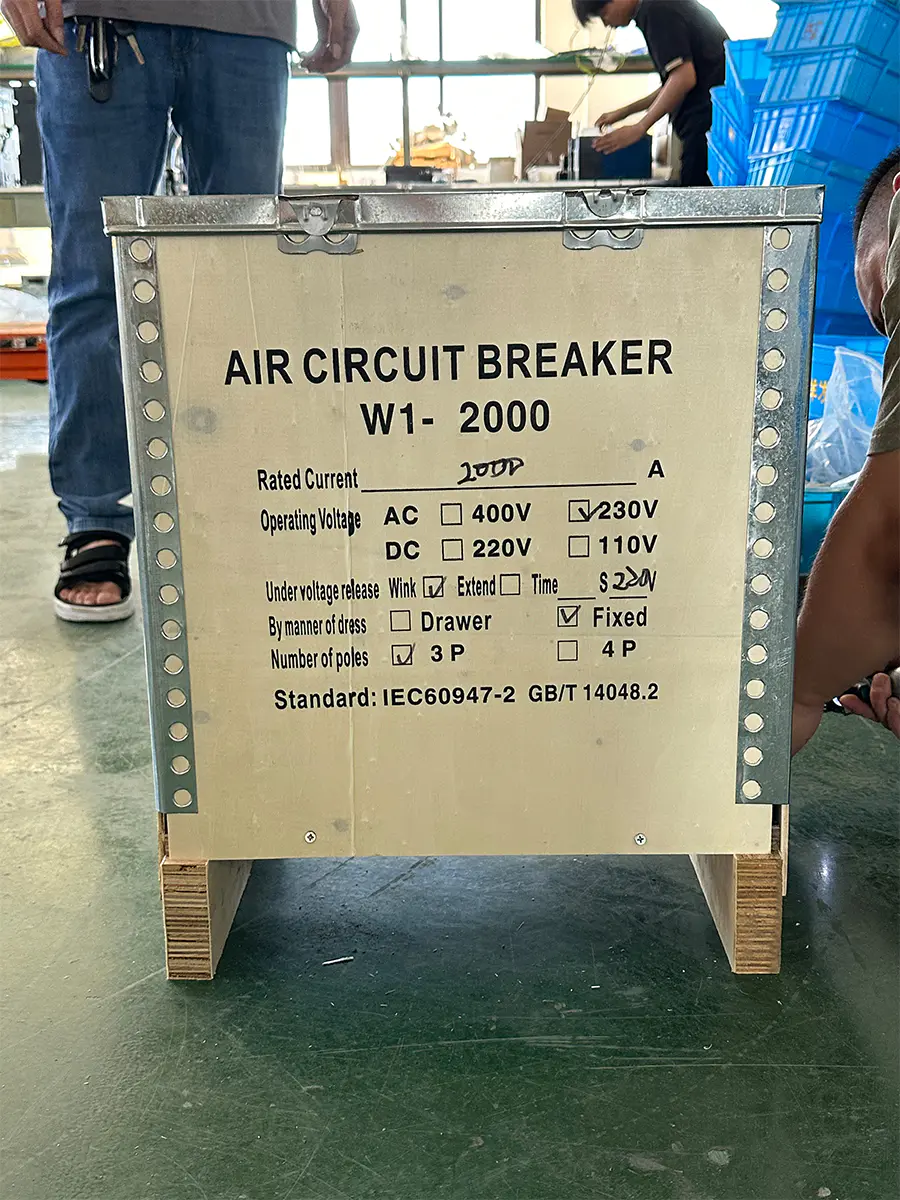

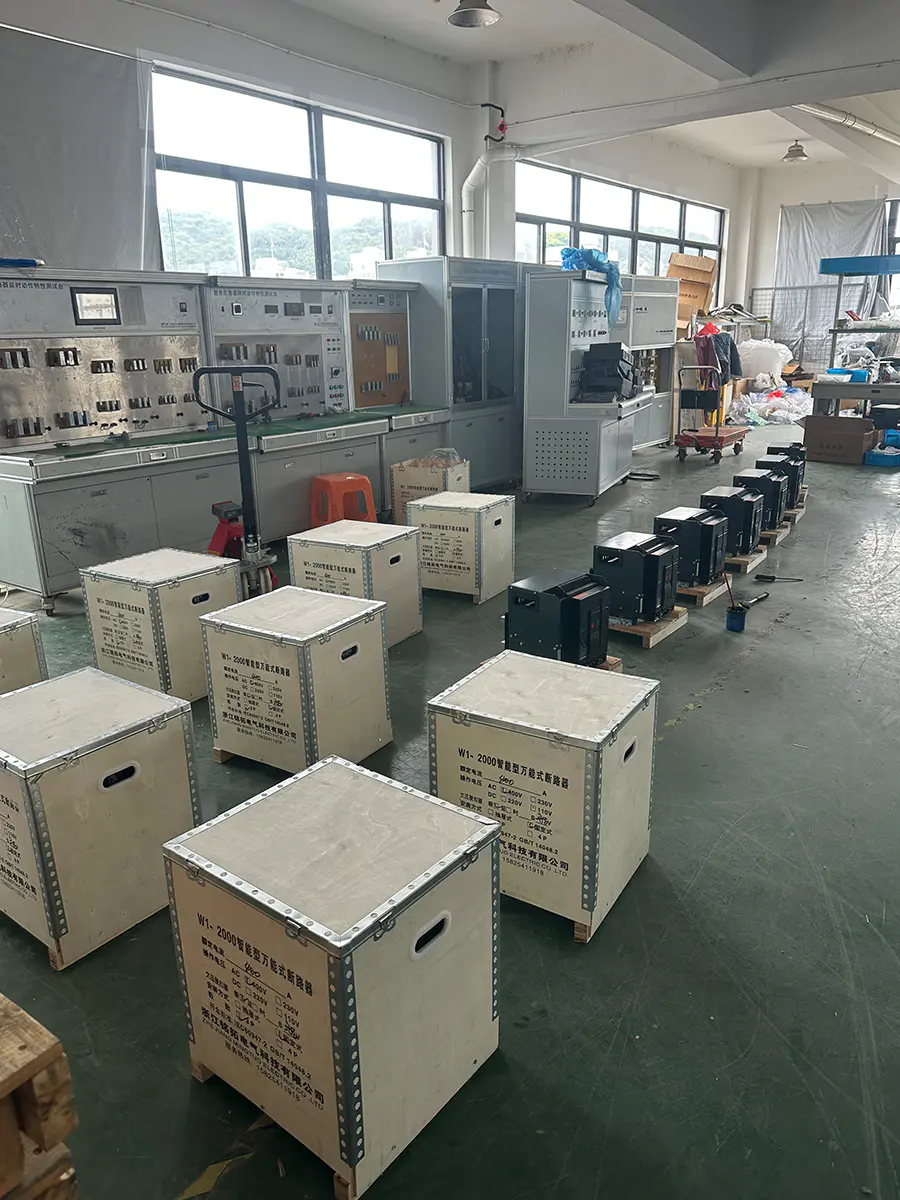

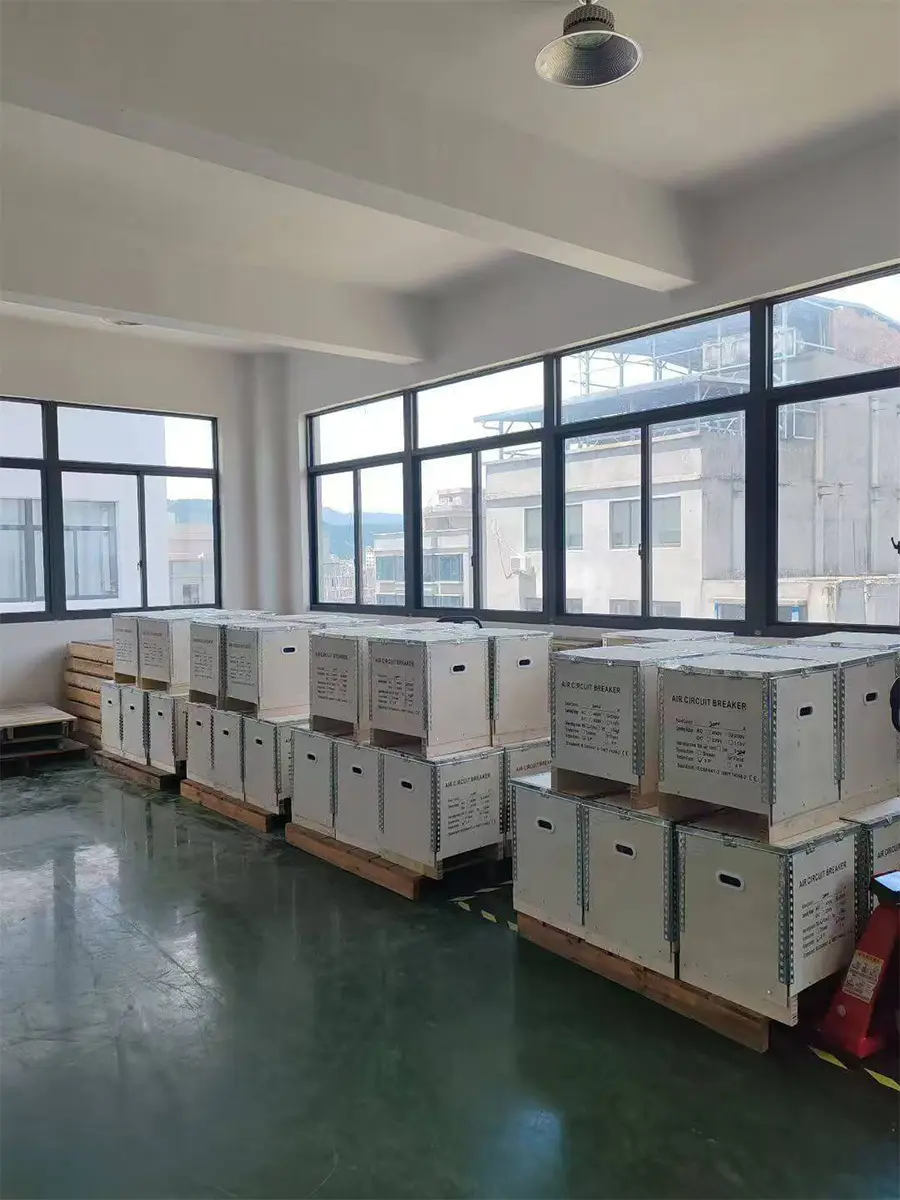

পরিবহন নিরাপত্তা নিশ্চিত করতে, আমাদের বৈদ্যুতিক পণ্যগুলি চাঙ্গা কাঠের ক্রেটে রপ্তানি করা হয়। ক্রেটগুলি তাপ চিকিত্সা করে এবং ISPM-15 চিহ্ন বহন করে, যা দ্রুত কাস্টমস ক্লিয়ারেন্স সক্ষম করে। উত্থিত বেস ডিজাইন ফর্কলিফ্ট অপারেশনের সুবিধা দেয়, যখন অভ্যন্তরীণ শক-শোষণকারী বেঁধে দেওয়া পণ্যগুলি অক্ষত অবস্থায় পৌঁছানো নিশ্চিত করে। সমস্ত বাহ্যিক ক্রেট স্পষ্টভাবে লেবেলযুক্ত এবং আন্তর্জাতিক লজিস্টিক মান মেনে চলে৷৷

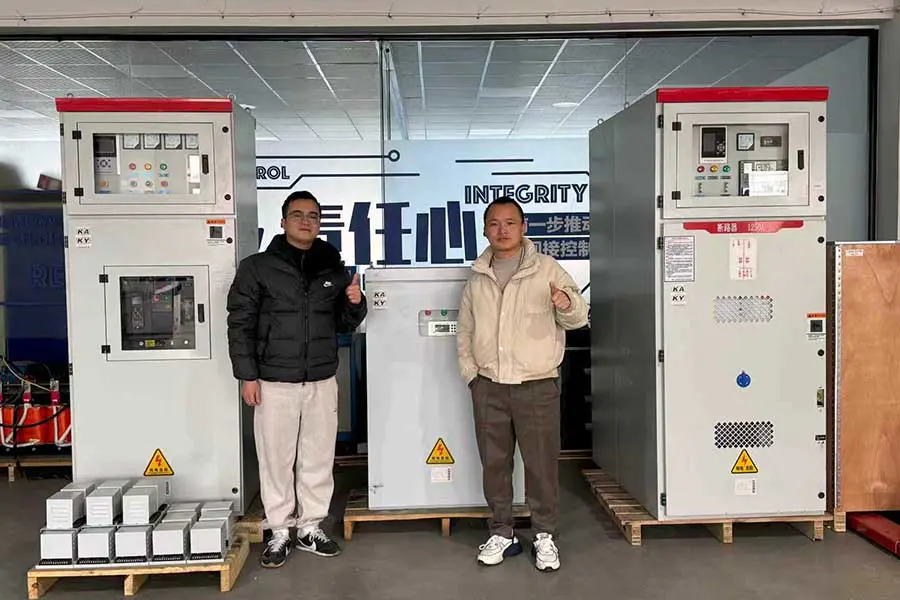

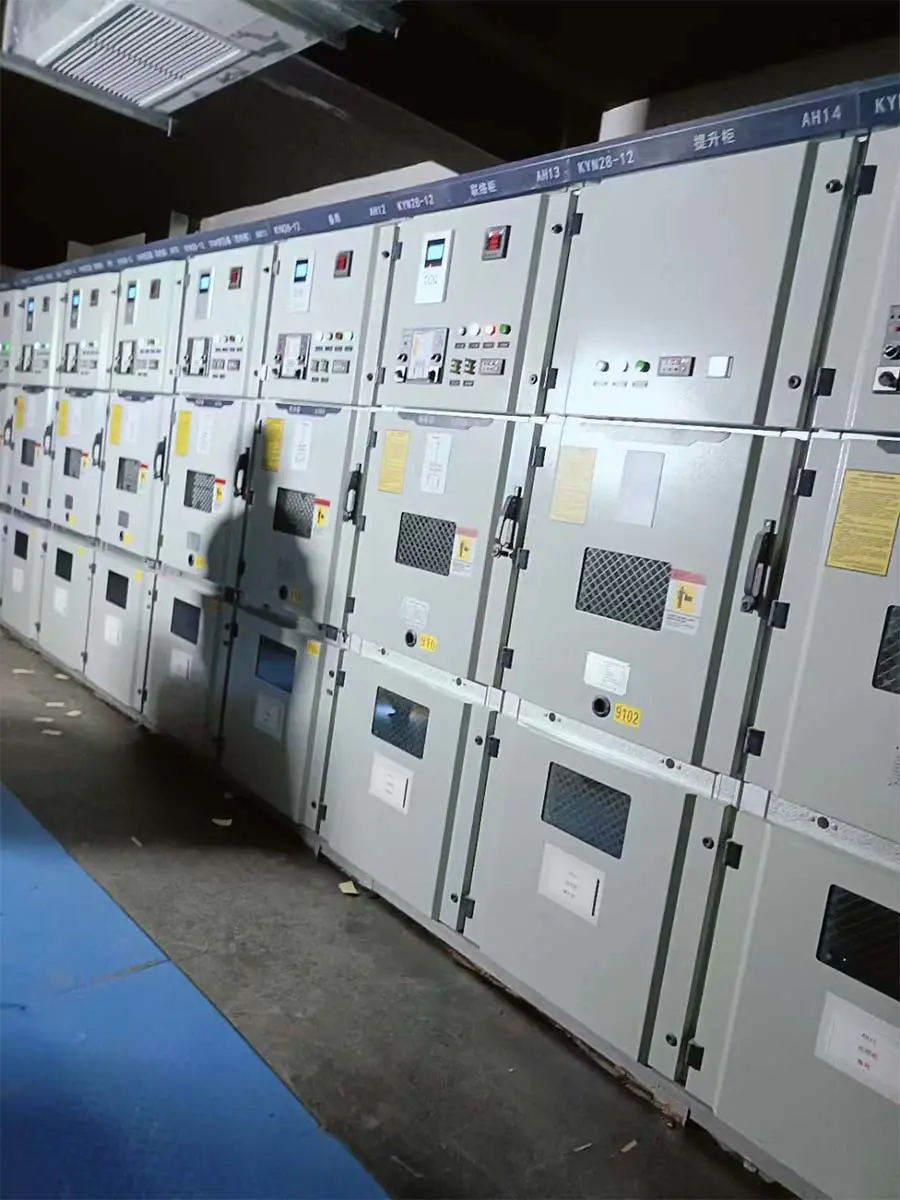

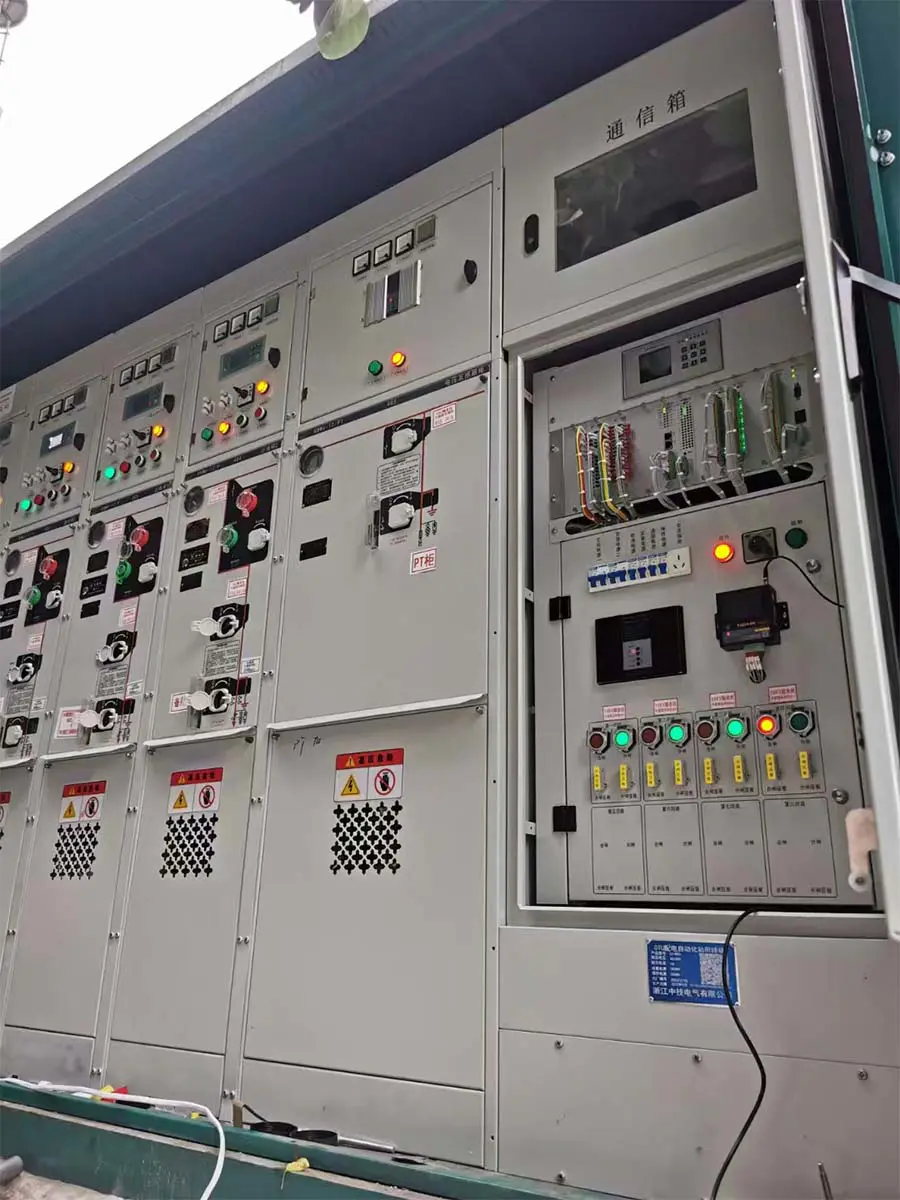

High And Low Voltage Switchgear ACB MCCB VCB
Box-Type Substation Uses Our VCB, MCCB, and ACB

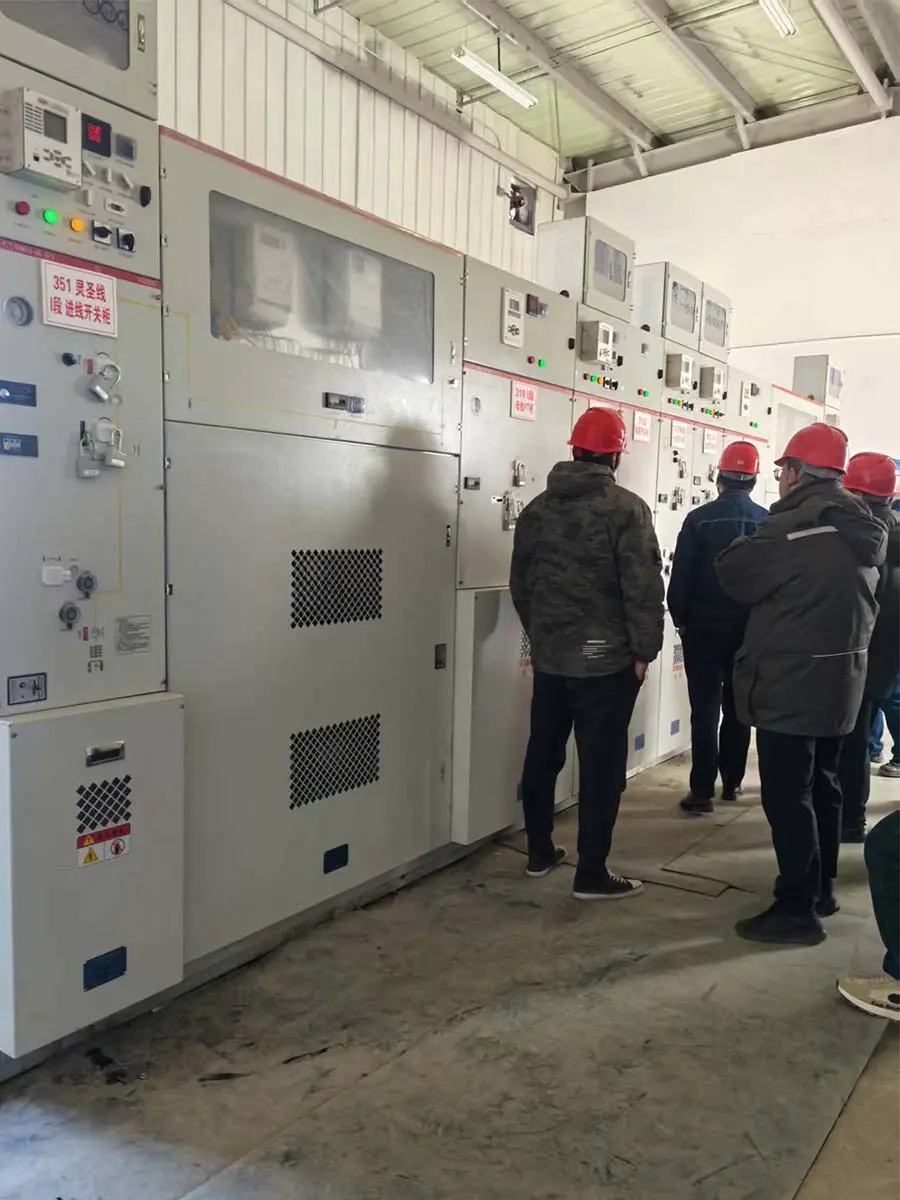

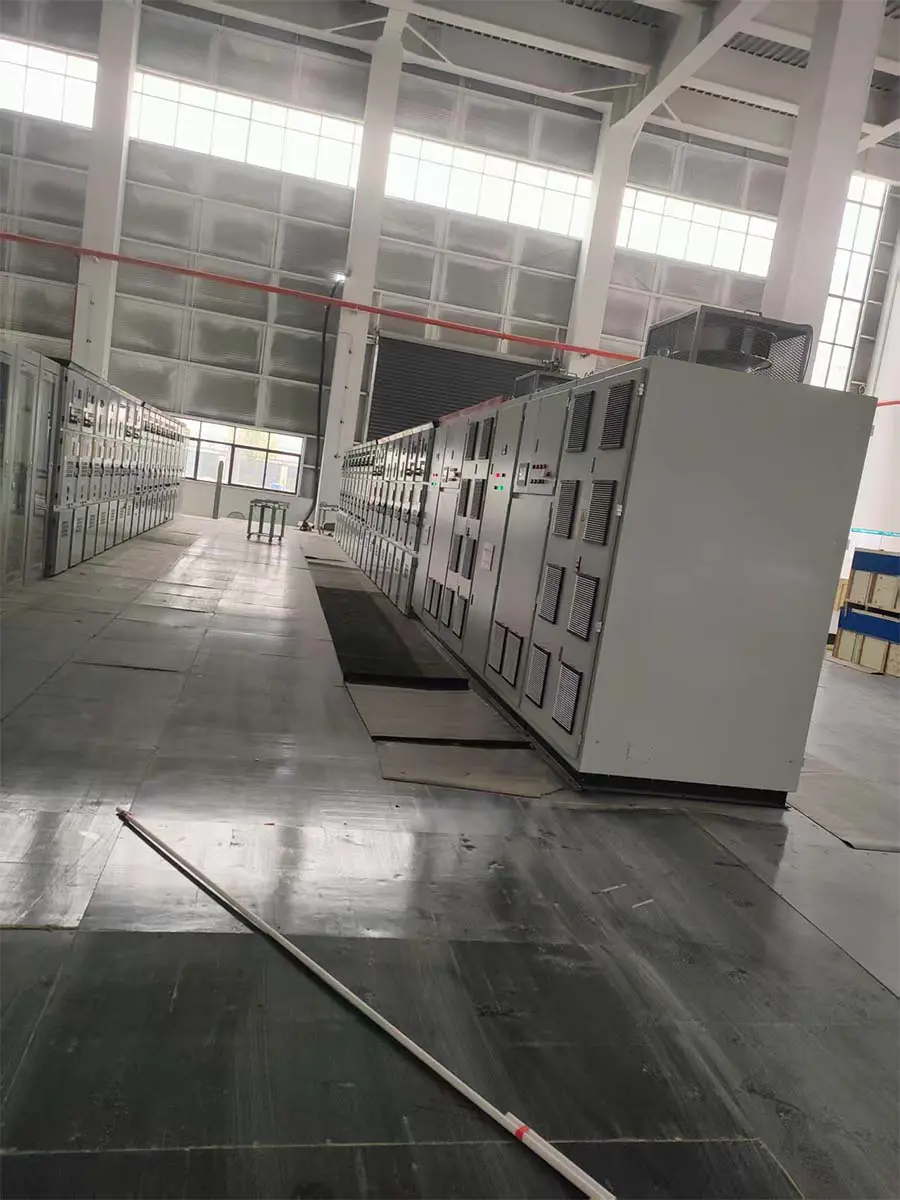

High And Low Voltage Cabinets Successfully Powered

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

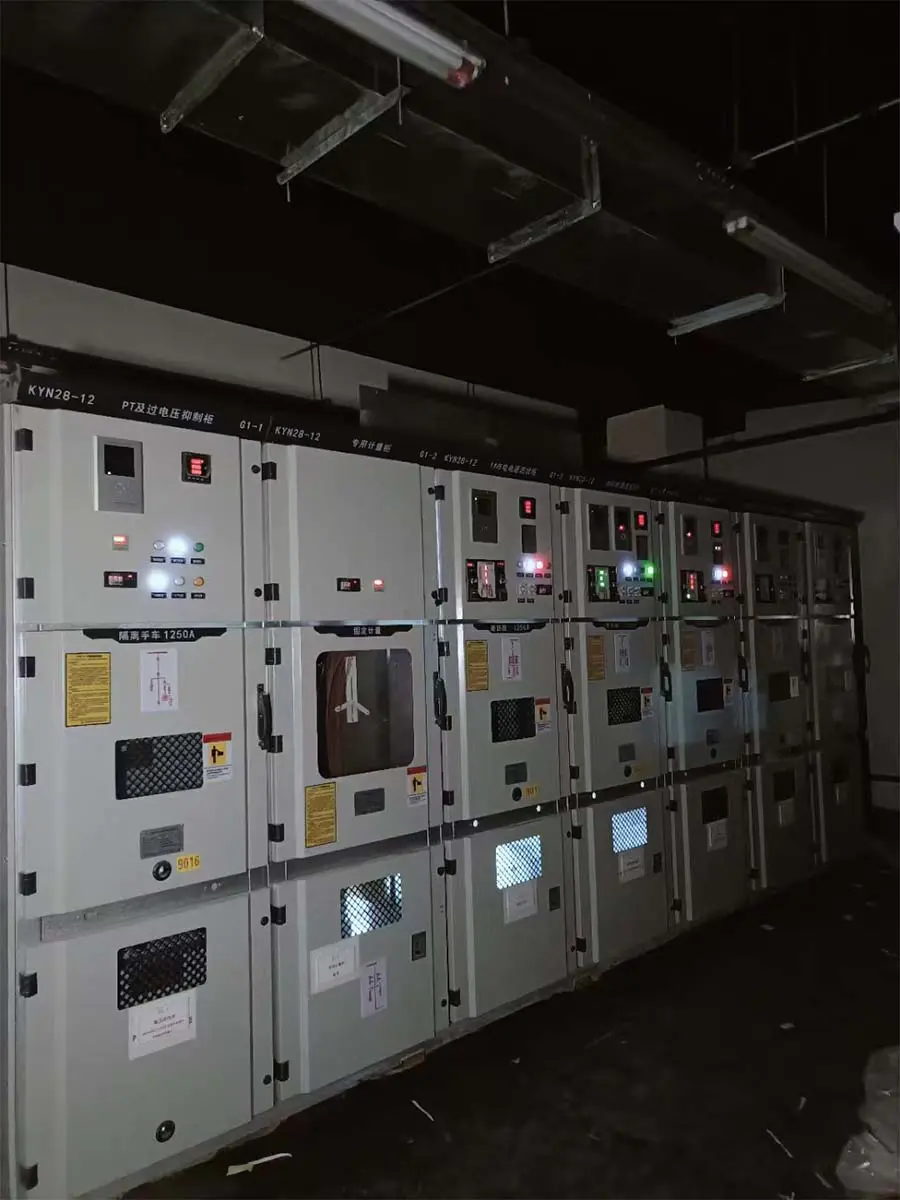

Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

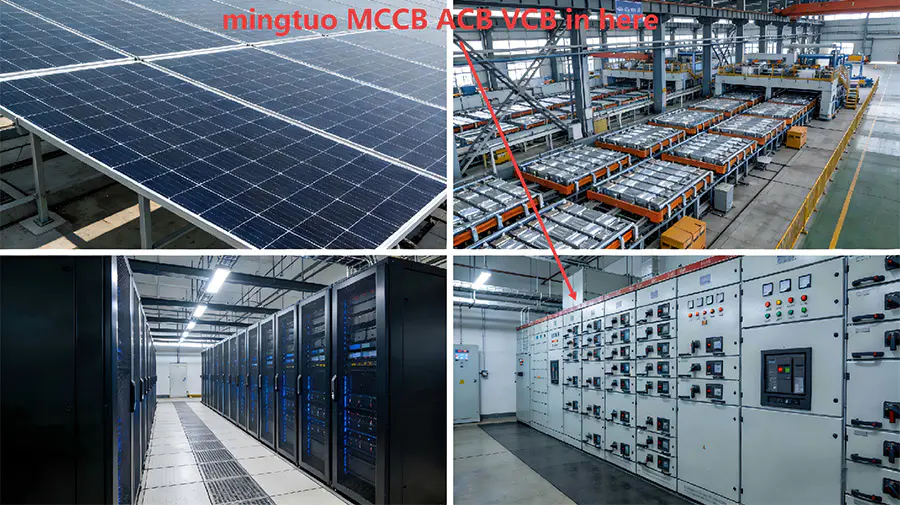

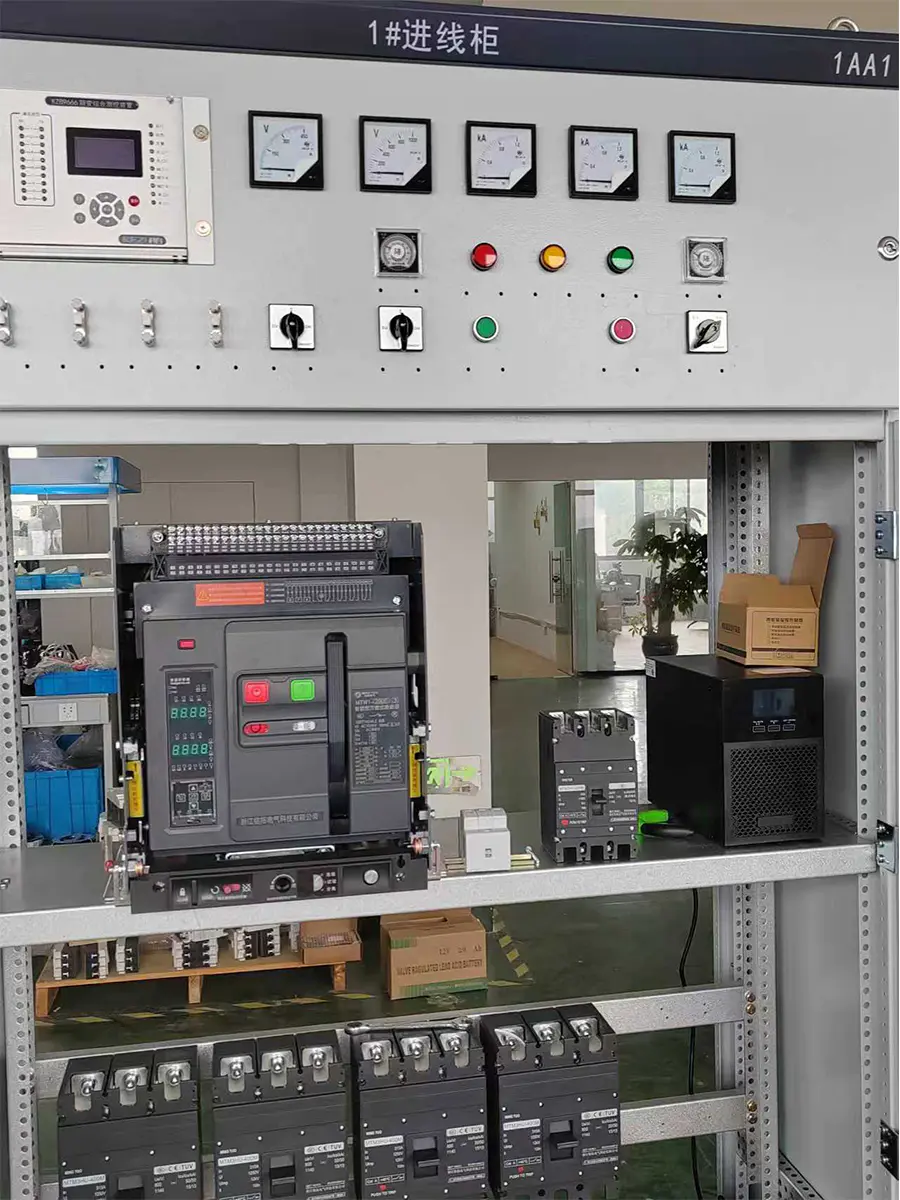

Application Scenario Footage
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB

মডেল			MTW1-2000	MTW1-3200	MTW1-4000	MTW1-6300	MTW1-7500
শেল কারেন্ট	Inm(A)		2000	3200	4000	6300	7500
খুঁটির সংখ্যা	-		3P / 4P	3P / 4P	3P / 4P	3P / 4P	3P / 4P
রেট ওয়ার্কিং ভোল্টেজ	Ue(v)		AC400/690	AC400/690	AC400/690	AC400/690	AC400/690
রেট করা বর্তমান	ইন(ক)		4.00601E 24	2.00025E 15	3.20036E 11	4.0005E 11	7500
রেট ইনসুলেশন ভোল্টেজ	Ui(v)		800	1000	1000	1000	1000
রেটেড ইমপালস ভোল্টেজ সহ্য করে	Uimp(kv)		8	12	12	12	12
কন্ট্রোলার মডেল	-		এল, এম, এইচ	এল, এম, এইচ	এল, এম, এইচ	এল, এম, এইচ	এল, এম, এইচ
অপারেটিং ফ্রিকোয়েন্সি	(Hz)		50	50	50	50	50
রেট সীমা শর্ট সার্কিট ব্রেকিং ক্ষমতা	Icu kA (o-co)	400V	65	100	100	120	120
রেট সীমা শর্ট সার্কিট ব্রেকিং ক্ষমতা	Icu kA (o-co)	690V	50	65	75	85	85
রেট চলমান শর্ট সার্কিট ব্রেকিং ক্ষমতা	Ics kA (o-co-co)	400V	40	65	80	100	100
রেট চলমান শর্ট সার্কিট ব্রেকিং ক্ষমতা	Ics kA (o-co-co)	690V	40	50	65	75	75
রেট সংক্ষিপ্ত সময় বর্তমান সহ্য করা	IcwkA(1s) সময় বিলম্ব 0.4s o-co		50	65	65	85	85
রেট সংক্ষিপ্ত সময় বর্তমান সহ্য করা	IcwkA(1s) সময় বিলম্ব 0.4s o-co		50	65	65	85	85
পাওয়ার লস	(ইন) ডব্লিউ	স্থির	40,60,90,140,170	170,260,320,420	430,440,450	1.22513E 11	1.22513E 11
পাওয়ার লস	(ইন) ডব্লিউ	ড্রয়ার	80,130,205,310	400,510,650,760	780,790,800	1.22513E 11	1.22513E 11
স্ট্যান্ডার্ড	-		GB-TGB14048.2/IEC60947-2	GB-TGB14048.2/IEC60947-2	GB-TGB14048.2/IEC60947-2	GB-TGB14048.2/IEC60947-2	GB-TGB14048.2/IEC60947-2
ইনস্টলেশন পদ্ধতি	-		স্থির Type (3/4)	স্থির Type (3/4)	স্থির Type (3/4)	স্থির Type (3/4)	স্থির Type (3/4)
ইনস্টলেশন পদ্ধতি			ড্রয়ার Type (3/4)	ড্রয়ার Type (3/4)	ড্রয়ার Type (3/4)	ড্রয়ার Type (3/4)	ড্রয়ার Type (3/4)
